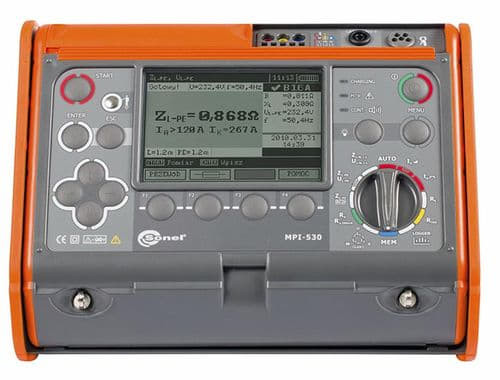

MPI-530 Измеритель параметров электробезопасности электроустановок (с поверкой датчика люксметра)

Описание измерителя параметров электробезопасности электроустановок MPI-530 (с поверкой датчика люксметра):

Многофункциональный цифровой измеритель MPI-530 предназначен для измерения: параметров петли короткого замыкания (полного, активного и реактивного сопротивления); тестирования параметров УЗО (АС, А и В-типов); измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В; измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом; измерение сопротивления заземляющих устройств трехполюсным методом; измерение и регистрация действующего значения переменного тока и напряжения, частоты, мощности (полной, активной и реактивной), cos ; контроль последовательности чередования фаз и перекоса фаз по напряжению; память результатов измерений 990 ячеек; интерфейс USB для передачи данных в компьютер.

Измеритель MPI-530 применяется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Отличительные особенности MPI-530:

Измерители параметров электробезопасности электроустановок MPI-530 предназначены для:

• Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
• Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
• Вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
• Измерение силы тока и времени отключения УЗО типов AC, A, B;
• Автоматический режим измерения параметров УЗО;
• Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
• Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
• Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
• Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
• Измерение сопротивления заземляющих устройств методом двух клещей;
• Измерение удельного сопротивления грунта;
• Измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
• Измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
• Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
• Измерение освещенности с использованием адаптера LP1;
• Проверка последовательности чередования фаз;
• Обновленная структура памяти прибора и передача результатов измерений в компьютер;
• Действующего значения напряжения переменного тока;
• Частоты переменного тока;
• Действующего значения силы переменного тока;
• Полной мощности;
• Среднеквадратического значения гармонических составляющих напряжения и силы тока;
• Суммарного коэффициента гармонических составляющих напряжения и силы тока;

Технические характеристики измерителя MPI-530:

Измерение напряжения переменного тока (True RMS)

Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
0...299,9 В	0,1 В	± (2% и.в. + 4 е.м.р.)
300...500 В	1 В	± (2% и.в. + 2 е.м.р.)
Диапазоны измерений
0...299,9 В

Измерение частоты

Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
45...65 Гц	0,1 Гц	±(0.1% и.в. + 1 е.м.р.)
Диапазон напряжения
50...500 В

Режим регистратора. Измерение тока (True RMS)

Диапазон	Разрешение	Основная погрешность*
С измерительными клещами C-6
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...999 мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
С измерительными клещами C-3
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
10,0...99,9 А	0,1 А	± (5 % и.в. + 5 е.м.р.)
100...999 А	1 А	± (5 % и.в. + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
1...9,99 А	0,01 А	± (0,1 % Inom + 2 е.м.р.)
10,0...99,9 А	0,1 А	± (0,1 % Inom + 2 е.м.р.)
100...999 A	1 А	± (0,1 % Inom + 2 е.м.р.)
1,00...3,00 кA	0,01 кA	Не нормируется

Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.

Измерение активной P, реактивной Q и полной S мощности, а также cos φ.

Диапазон	Разрешение	Основная погрешность
Клещи C-6
0...999 ВА	1 ВА	± (10%∙Sизм + 3 е.м.р.)
1...5,00 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
Клещи C-3
0...999 ВА	1 ВА	± (10%∙Sизм + 5 е.м.р.)
1...9,99 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
10...99,9 кВА	0,1 кВА	± (8%∙Sизм + 5 е.м.р.)
100...500 кВА	1 кВа	± (8%∙Sизм + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
0...999 ВА	1 ВА	± (10%∙Sизм + 9 е.м.р.)
1...9,99 кВА	0,01 кВА	± (10%∙Sизм + 6 е.м.р.)
10...кВА	0,1 кВА	± (10%∙Sизм + 5 е.м.р.)
100...кВА	1 кВа	± (10%∙Sизм + 5 е.м.р.)
501...999 кВА	1 кВа	Не нормируется
1,00...1,50 МВА	0,01 МВа	Не нормируется

Измерение гармоник напряжения

Диапазон		Разрешение	Основная погрешность
(h=1...15)	0...299,9 В	0,1 В	± (5% UH,hизм + 3 е.м.р.)
	300...500 В	1 В
(h=16...40)	0...299,9 В	0,1 В
	300...500 В	1 В

Измерение гармоник тока

Диапазон	Разрешение	Основная погрешность
В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3)	В зависимости от диапазона измерения тока	± 0,1 × IH,h изм

Коэффициент гармонических составляющих напряжения THDU ( h = 2...40)

Диапазон	Разрешение	Основная погрешность
От 0 до 999,9 % (для Uизм > 1%· Unom)	0,1 %	± 5% × THDI изм

Комплект поставки MPI-530:

• Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт.
• Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт.
• Адаптер автомобильный (12В) - 1 шт.
• Датчик люксметра LP1 с адаптером WS-06 - 1 шт.
• Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
• Зажим «Крокодил» изолированный красный K02 - 1 шт.
• Зарядное устройство для аккумуляторов Z7 - 1 шт.
• Зонд измерительный для забивки в грунт 30 см - 2 шт.
• Зонд острый с разъёмом «банан» голубой - 1 шт.
• Зонд острый с разъёмом «банан» красный - 1 шт.
• Зонд острый с разъемом «банан» желтый - 1 шт.
• Кабель последовательного интерфейса USB - 1 шт.
• Кабель сетевой WAPRZLAD230CZ - 1 шт.
• Комплект ремней «свободные руки» - 1 шт.
• Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
• Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
• Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
• Провод измерительный 15 м на катушке с разъёмами «банан» голубой - 1 шт.
• Провод измерительный 30 м на катушке с разъёмами «банан» красный - 1 шт.

Дополнительная комплектация измерителя MPI-530:

• Адаптер WS-04 - 1 шт.
• Адаптер AutoISO-1000C - 1 шт.
• Измерительные клещи C-3 - 1 шт.
• Измерительные клещи C-6 - 1 шт.
• Измерительные клещи F-1 - 1 шт.
• Измерительные клещи F-2 - 1 шт.
• Измерительные клещи F-3 - 1 шт.
• Передающие клещи N-1 - 1 шт.
• Датчик люксметра LP1 с адаптером WS-06 WACEGN1BB - 1 шт.
• Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J - 1 шт.
• Отсек для батареек LR14 - 1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Свидетельство СИ (MPI-530).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Описание типа СИ (MPI-530).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Руководство по эксплуатации (MPI‐530 MPI‐530IT).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Декларация о соответствии ЕАС MPI-502, MPI-505, MPI-508, MPI-520, MPI-525, MPI-530, MPI-530IT.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители параметров электрических сетей. MPI-530 Измеритель параметров электробезопасности электроустановок (с поверкой датчика люксметра), артикул 314968 по цене 265 440 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
