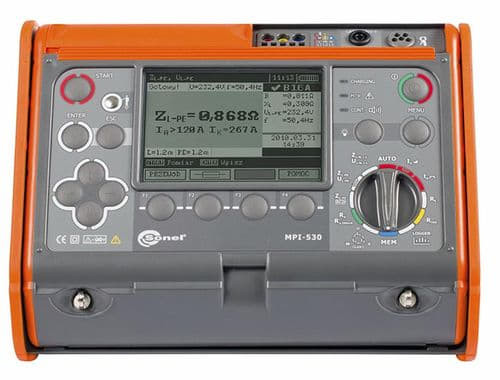

Измеритель параметров электробезопасности электроустановок MPI-530-IT (с поверкой датчика люксметра)

Описание измерителя параметров электробезопасности электроустановок MPI-530-IT:

Многофункциональный цифровой измеритель MPI-530-IT предназначен для измерения: параметров петли короткого замыкания (полного, активного и реактивного сопротивления); тестирования параметров УЗО (АС, А и В-типов); измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В; измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом; измерение сопротивления заземляющих устройств трехполюсным методом; измерение и регистрация действующего значения переменного тока и напряжения, частоты, мощности (полной, активной и реактивной), cos ; контроль последовательности чередования фаз и перекоса фаз по напряжению; память результатов измерений 990 ячеек; интерфейс USB для передачи данных в компьютер.

Отличительные особенности MPI-530-IT:

Измерители параметров электробезопасности электроустановок MPI-530-IT предназначены для:

• измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
• измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
• вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
• измерение силы тока и времени отключения УЗО типов AC, A, B;
• автоматический режим измерения параметров УЗО;
• измерение параметров УЗО (ток и время отключения) типа AC, A, и B в сетях с изолированной нейтралью (IT);
• измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
• измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
• измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
• измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
• измерение сопротивления заземляющих устройств методом двух клещей;
• измерение удельного сопротивления грунта;
• измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
• измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
• измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
• измерение освещенности с использованием адаптера LP1;
• проверка последовательности чередования фаз;
• обновленная структура памяти прибора и передача результатов измерений в компьютер.

Технические характеристики измерителя MPI-530-IT:

Измерение напряжения переменного тока (True RMS)

Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
0...299,9 В	0,1 В	± (2% и.в. + 4 е.м.р.)
300...500 В	1 В	± (2% и.в. + 2 е.м.р.)
Диапазоны измерений
0...299,9 В

Измерение частоты

Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
45...65 Гц	0,1 Гц	±(0.1% и.в. + 1 е.м.р.)
Диапазон напряжения
50...500 В

Режим регистратора. Измерение тока (True RMS)

Диапазон	Разрешение	Основная погрешность*
С измерительными клещами C-6
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...999 мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
С измерительными клещами C-3
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
10,0...99,9 А	0,1 А	± (5 % и.в. + 5 е.м.р.)
100...999 А	1 А	± (5 % и.в. + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
1...9,99 А	0,01 А	± (0,1 % Inom + 2 е.м.р.)
10,0...99,9 А	0,1 А	± (0,1 % Inom + 2 е.м.р.)
100...999 A	1 А	± (0,1 % Inom + 2 е.м.р.)
1,00...3,00 кA	0,01 кA	Не нормируется

Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.

Измерение активной P, реактивной Q и полной S мощности, а также cos φ.

Диапазон	Разрешение	Основная погрешность
Клещи C-6
0...999 ВА	1 ВА	± (10%∙Sизм + 3 е.м.р.)
1...5,00 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
Клещи C-3
0...999 ВА	1 ВА	± (10%∙Sизм + 5 е.м.р.)
1...9,99 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
10...99,9 кВА	0,1 кВА	± (8%∙Sизм + 5 е.м.р.)
100...500 кВА	1 кВа	± (8%∙Sизм + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
0...999 ВА	1 ВА	± (10%∙Sизм + 9 е.м.р.)
1...9,99 кВА	0,01 кВА	± (10%∙Sизм + 6 е.м.р.)
10...кВА	0,1 кВА	± (10%∙Sизм + 5 е.м.р.)
100...кВА	1 кВа	± (10%∙Sизм + 5 е.м.р.)
501...999 кВА	1 кВа	Не нормируется
1,00...1,50 МВА	0,01 МВа	Не нормируется

Измерение гармоник напряжения

Диапазон		Разрешение	Основная погрешность
(h=1...15)	0...299,9 В	0,1 В	± (5% UH,hизм + 3 е.м.р.)
	300...500 В	1 В
(h=16...40)	0...299,9 В	0,1 В
	300...500 В	1 В

Измерение гармоник тока

Диапазон	Разрешение	Основная погрешность
В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3)	В зависимости от диапазона измерения тока	± 0,1 × IH,h изм

Коэффициент гармонических составляющих напряжения THDU ( h = 2...40)

Диапазон	Разрешение	Основная погрешность
От 0 до 999,9 % (для Uизм > 1%· Unom)	0,1 %	± 5% × THDI изм

Комплект поставки MPI-530-IT:

• Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт
• Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт
• Адаптер автомобильный (12В) - 1 шт
• Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
• Зажим «Крокодил» изолированный красный K02 - 1 шт
• Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт
• Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт
• Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт
• Зонд измерительный для забивки в грунт 30 см - 2 шт
• Зонд острый с разъёмом «банан» голубой - 1 шт
• Зонд острый с разъёмом «банан» красный - 1 шт
• Зонд острый с разъемом «банан» желтый - 1 шт
• Зонд острый с разъемом «банан» красный 5кВ - 1 шт
• Кабель последовательного интерфейса USB - 1 шт
• Кабель сетевой - 1 шт
• Комплект ремней «Свободные руки» - 1 шт
• Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
• Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт
• Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
• Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт
• Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
• Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт
• Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт
• Футляр L2 - 1 шт.

Дополнительная комплектация измерителя MPI-530-IT:

• Зажим «Крокодил» изолированный желтый К09 11 кВ - для MPI-525;
• Отсек для батареек LR14 - для MRU-120/200, MPI-52X/530;
• Аккумуляторная батарея NiMH SONEL-07 4,8V - для MRU-120/200, MPI-520/525;
• Футляр для двух зондов 80 см - для ТЕ-30, LKZ-700/720, MRU-XXX, MPI-52X и MPI-530;
• Провод измерительный 50 м на катушке с разъемами «банан» желтый - для MRU-XXX, MPI-52X/530, ТЕ-30;
• Провод измерительный 25 м на катушке с разъёмами «банан» голубой - для ТЕ-30, MRU-XXX и MPI-52X/530;
• Зонд измерительный для забивки в грунт 80 см - для ТЕ-30, MRU-XXX, MPI-52X/530, LKZ-700/720;
• Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J - для MPI-502/505/511/52X/530/530-IT;
• Адаптер AutoISO-2500 - для MIC-2510, MPI-525;
• Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ;
• Провод измерительный 5 м с разъемами «банан» красный - аксессуар;
• Зажим «Крокодил» изолированный голубой K02 - для ТМ-2501, LKZ-720, MIC-10/30, MRU-20, MPI-52X, MZC-305, PQM-7XX;
• AGT-32C - адаптер;
• AGT-16P - адаптер;
• AGT-63P - адаптер;
• AGT-32T - адаптер;
• AGT-32P - адаптер;
• AGT-16T - адаптер;
• AGT-16C - адаптер.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Свидетельство СИ (MPI-530).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Описание типа СИ (MPI-530).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Руководство по эксплуатации (MPI‐530 MPI‐530IT).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Декларация о соответствии ЕАС MPI-502, MPI-505, MPI-508, MPI-520, MPI-525, MPI-530, MPI-530IT.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители параметров электрических сетей. Измеритель параметров электробезопасности электроустановок MPI-530-IT (с поверкой датчика люксметра), артикул 314969 по цене 315 960 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
