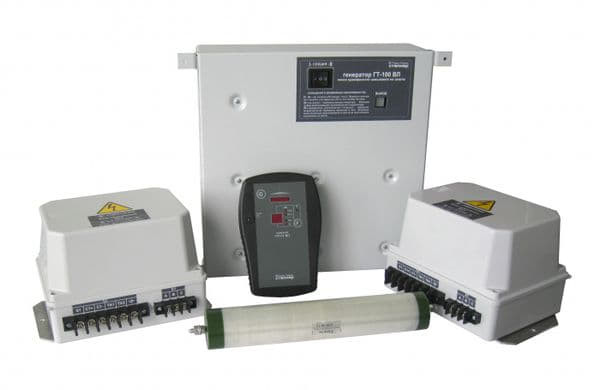

Дефектопоисковый комплекс Сталкер ВЛ на 2 секции шин

Краткое описание дефектопоискового комплекса Сталкер ВЛ на 2 секции шин:

 Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

• Запатентованный метод определения поврежденного фидера с применением генератора;
• Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
• Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
• Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
• Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
• Диапазон рабочих температур от – 30 до + 55 º С.

Отличительные особенности дефектопоискового комплекса Сталкер ВЛ на 2 секции шин:

• Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
• Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
• Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
• Применение одного генератора на 2 секции;
• Высокая помехоустойчивость.

Технические характеристики дефектопоискового комплекса Сталкер ВЛ на 2 секции шин:

Параметр		Значение
Генератор ГТ-100ВЛ
Выходное напряжение, не более, В		400*
Формируемые рабочие частоты, Гц		Двухчастотный, основная частота 526
Отклонение от рабочей частоты, Гц, не более		±1
Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В		от 198 до 242
Максимальная потребляемая мощность, не более, ВА		150*
Габаритные размеры, не более, мм		370х320х135
Масса, не более, кг		8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
Номинальные значения рабочих частот, Гц	при работе с генератором	526
	при работе без генератора	50, 550
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА		400
Динамический диапазон входных сигналов, не менее, дБ		92
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц		по уровню минус 3 дБ	по уровню минус 60 дБ
		9	24
Диапазон напряжений питания постоянного тока, В		от 4,4 до 6,0
Габаритные размеры, не более, мм		175x115x40
Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч		7
Масса, не более, кг		0,9
Блок согласования БС-3
Ограничение входного напряжения переменного тока, не более, В		700
Габаритные размеры, не более, мм		225x175x145
Масса, не более, кг		1,5

Внешний вид передней панели генератора

Внешний вид передней панели приемника

1. Цифровой индикатор уровня поисковых сигналов.

2. Кнопка включения и выключения приёмника.

3. Линейный индикатор направления на ВЛ. Также служит для отображения информации о состоянии элементов питания и индикации перегрузки входных каскадов.
4. Индикаторы режимов поиска.

5. Кнопка «F» переключает режим работы прибора.

Учебный фильм дефектопоискового комплекса Сталкер ВЛ на 2 секции шин:

Комплект поставки:

№	Наименование	Количество
1	Генератор "ГТ - 100 ВЛ”	1 - шт.
2	Приемник "ПТ - 01 ВЛ”	1 - шт.
3	Блоки согласования БС-3	1 - шт.
4	Конденсаторы высоковольтные	3 - шт.
5	Хомуты для крепления конденсаторов	12 - шт.
6	Сумка для переноски приёмника	1 - шт.
7	Руководство по эксплуатации на комплекс	1 - шт.
8	Блок питания БПН-А 12-0,5	1 - шт.
9	Ni-MH аккумулятор типоразмера АА	4 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/global/Декларация ВЛ до 2024.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/Руководство по эксплуатации Сталкер ВЛ.pdf

Мы предлагаем для поставки электроизмерительные устройства дефектопоисковые комплексы. Дефектопоисковый комплекс Сталкер ВЛ на 2 секции шин, артикул 23697 по цене 201 300 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
