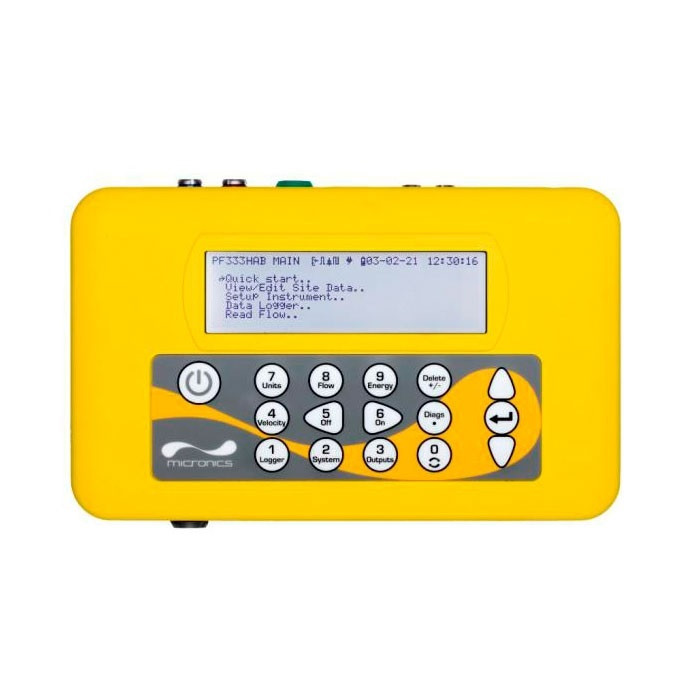

Расходомер ультразвуковой Portaflow PF333 HM HT

Описание смарт-зонда Portaflow PF333 HM HT:

Расходомер жидкости ультразвуковой Portaflow PF333 (далее – расходомер) предназначен для измерений объемного расхода и объема жидкости, протекающей по напорным трубопроводам.

Принцип действия расходомера основан на время-импульсном методе определения разности времен прохождения ультразвуковых волн по направлению и против направления движения потока жидкости. Измеряемая разность времен пропорциональна скорости жидкости. По измеренной скорости потока и введенным параметрам трубопровода определяют объемный расход и объем жидкости.

Расходомер состоит из одной или двух пар ультразвуковых преобразователей (далее – УП), в зависимости от модификации, соединительных кабелей и электронного блока (далее – ЭБ). УП являются накладными и устанавливаются на трубопровод с помощью специального быстросъемного приспособления. УП попеременно выполняют функции излучателя и приемника ультразвуковых волн. ЭБ формирует ультразвуковые импульсы для работы УП, обеспечивает прием и обработку сигнала, отображает на дисплее результаты измерений, передает измерительную информацию в виде токового 4-20 мА, частотно-импульсного сигналов.

Технические характеристи Portaflow PF333 HM HT:

Параметры	Значение
Диапазон измерений температуры, °С	-20…+200 ˚С
Диаметр условного прохода трубопровода Ду, мм	13 … 2000
Диапазон измерений объемного расхода, м3/ч	до 80000
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, %	при скорости потока от 0,1 до 0,25 включительно м/с - ±2,0 при скорости потока от 0,25 до 10 включительно м/с - ±1,0 при скорости потока от 10 до 20 м/с - ±1,0
Напряжение питания постоянного тока от аккумуляторной батареи, В	6
Степень защиты ЭБ по ГОСТ 14254-2015	IP54
Степень защиты УП по ГОСТ 14254-2015	IP54, IP68*
Габаритные размеры ЭБ (ВхШхД), мм, не более	50 х 168 х 264
Масса ЭБ, кг, не более	1,5
Средняя наработка на отказ, ч	27000
Средний срок службы, лет	10
Условия эксплуатации
Температура поверхности трубопро- вода, ºС	от -20 до +135
Температура окружающей среды, ºС	от -20 до +50 от -20 до +200**
Относительная влажность воздуха при 35 ºС, %, не более	95
Атмосферное давление, кПа	от 66 до 106,7

* В зависимости от заказа.
** В зависимости от исполнения УП.

Комплект поставки Portaflow PF333 HM HT:

№		Количество
1	Расходомер Portaflow PF333	-
2	Расходомер Portaflow PF333 HM	1
3	Датчики A-ST	1
4	Датчики B-ST	1
5	Датчики A-HT	1
6	Датчики B-HT	1
7	Блок питания	1
8	Отрезок цепи 3,3 м	2
9	Тестовый блок	1
10	Кабель аналоговых выходов 2 м	1
11	Кабель для подключения датчиков	2
12	Датчик температуры PT100 (с хомутами 2 шт и термопастой 1 шт)	2
13	Магнитный крепеж датчиков	1
14	Разделительная линейка	1
15	Смазка для датчиков	1
16	Кейс IP68	1
17	Руководство по эксплуатации	1
18	Свидетельство о поверке	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Micronics/Описание типа СИ 83687-21.pdf
