Портативный расходомер для безнапорных каналов SLD-850P

Описание портативного расходомера для безнапорных каналов SLD-850P:

Расходомеры Streamlux SLD-850 предназначены для измерения расхода безнапорных сточных вод промышленных предприятий и ЖКХ. Они могут применяться на открытых каналах любого типа, а также в ручьях и реках с шириной от 150мм до 10 метров и глубиной от 20мм до 6 метров. При определенных условиях возможно проведение измерений на каналах с шириной до 100 метров.

Расходомеры серии Streamlux SLD-850 могут поставляться, как в стационарной версии настенного крепления для непрерывного контроля расхода сточных вод, так и в виде портативного прибора с батареей на 50 часов работы. Для удаленных от электросетей объектов существует специальная версия с автономным питанием до 1 года.

Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485 по протоколу Modbus.

Отличительные особенности расходомера:

• Учет сточных вод

Расходомеры Streamlux SLD-850 отлично подходят для учета сточных вод, так как они практически нечувствительны к подпорам. С помощью алгоритма кросскорреляции интеллектуальные алгоритмы расходомеров Streamlux SLD-850 автоматически вычисляют среднюю скоростей движения частиц в разных слоях потока и всегда выдают точный результат.

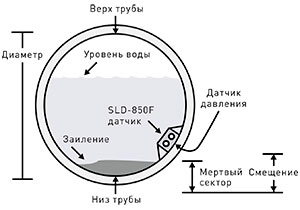

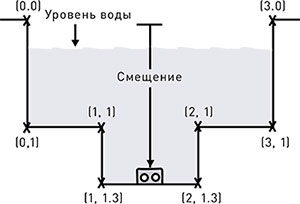

Ультразвуковой датчик расходомера может быть установлен, как на самом дне трубы / канала, так и со смещением по высоте. Это помогает проводить измерения также в сетях с большим уровнем загрязнения или заиливания. Длинна кабеля до погружного датчика может достигать 100м.



При этом расходомеры Streamlux SLD-850 не требуют специального лотка или водослива. Ввод параметров трубы/канала осуществляется прямо через меню. Это самые простые в установке и настройке приборы учета сточных вод. У них полностью отсутствуют движущиеся элементы в измерительной части и поэтому их легко обслуживать.

• Высокая точность

Расходомеры Streamlux SLD-850 являются высокоточными приборами. Их погрешность измерения составляет всего 1%. Это достигается с помощью снятия показаний сразу с нескольких датчиков глубины, наклона, температуры и проводимости.

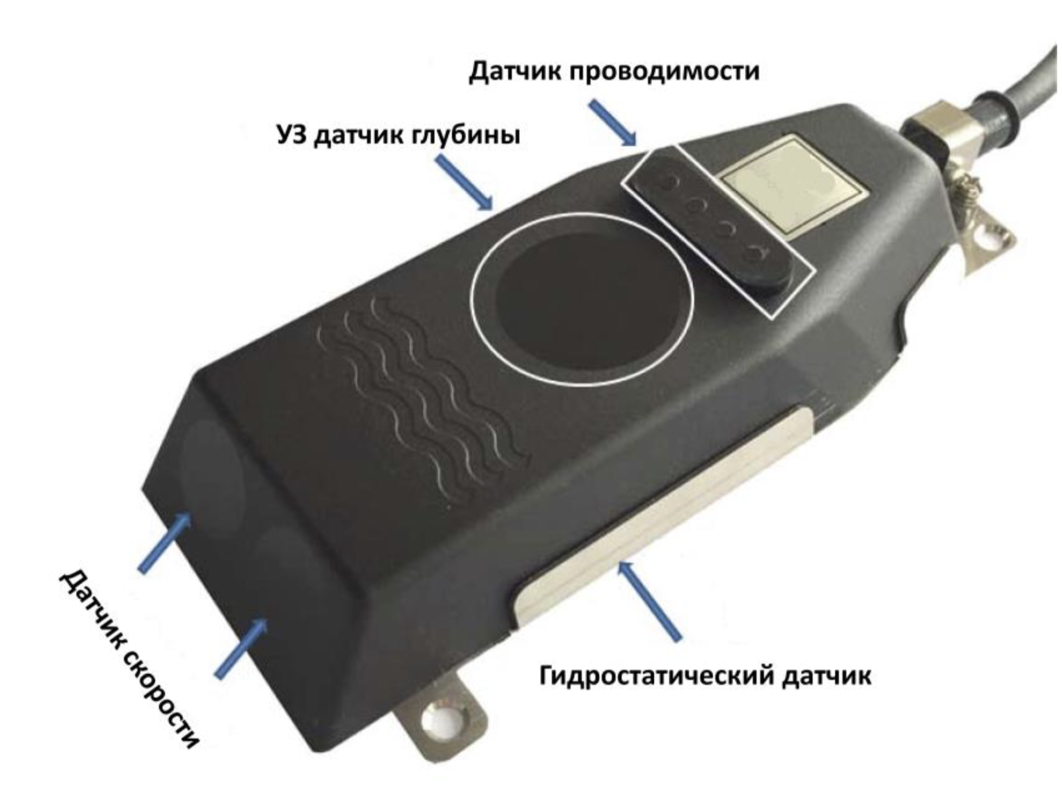

Показатели, измеряемые датчиком:

• Скорость потока
• Глубина (ультразвуковым методом)
• Глубина (методом давления)
• Температура жидкости
• Атмосферное давление
• Удельная электропроводность
• Наклон (угол наклона прибора)

После каждого измерения выполняется анализ и интеллектуальная обработка данных, в том числе, усреднение, кросскореляция и фильтрация экстремумов по каждому параметру.

Технические характеристики SLD-850P:

Характеристика	Значение
ø трубопровода	150 —6000 мм
ø канала	200 —6000 мм
Глубина канала	До 5 м
Погрешность измерения расхода	2%
Доля примесей	От 100 ppm	Как минимум 20% частиц должны быть более 100 мкм
Расстояние от датчика до прибора	15 метров
Диапазон измерения скоростей потока	0.02 — 4,5 м/с	в обе стороны
Типы каналов	Любые	В том числе: Заполненные трубопроводы Частично-заполненные трубопроводы Хозяйственно-бытовая канализация Ливневая канализация Ручьи Реки
Класс защиты	IP66
Дисплей	ЖК с подсветкой, 2х8 символов
Выходные сигналы (для съема и передачи информации по каналам связи)	Цифровой	RS-485 (ModBus)
	Токовый	4 — 20 мА
Количество точек привязки	20
Архив	Записи результатов измерений за сутки/месяц/год • накопительный расход  • отключения питания  • изменения статуса прибора
Облачный сервис	• Бесплатное ПО • Доступ к показаниям из любой точки мира
Диапазон температур	Датчики	-17° — +60°
	Основной блок	-20° — +60
Питание прибора	Переменное	220 В
	Постоянное	24 В
	Автономное (1 год)	12 В

Принцип работы:

Измерение скорости потока:

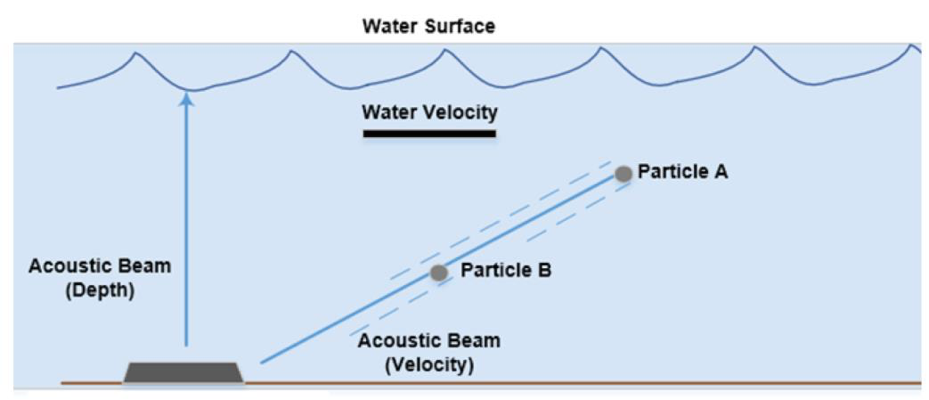

Для измерения скорости потока датчик использует непрерывный доплеровский режим. В целях определения скорости воды ультразвуковой сигнал передается в поток воды, и отражения, возвращаемые от взвешенных в потоке частиц, принимаются и анализируются для получения доплеровского сдвига скорости. Передача ведется одновременно с приемом отраженного сигнала.

Во время цикла измерений датчик испускает непрерывный сигнал и измеряет сигналы, возвращающиеся от рассеивающих объектов, расположенных повсюду вдоль хода луча. Приемник прибора обнаруживает отраженные сигналы и анализирует их с помощью методов обработки цифрового сигнала. Усредняя скорости движения частиц, расходомер рассчитывает среднюю скорость потока.

Измерение глубины воды — ультразвуковой метод:

Для измерения глубины SLD-850F использует время-проходной принцип. При этом вверх до поверхности воды передается пучок ультразвуковых сигналов и измеряется время, которое необходимо для приема прибором эха, отраженного от поверхности. Расстояние (глубина воды) пропорционально времени прохода и скорости звука в воде (с поправкой на температуру и плотность)

Максимальная глубина, измеряемая ультразвуковым методом, составляет 5м.

Компенсация барометрического давления:

При использовании датчиков давления для измерения глубин изменения атмосферного давления будут вызывать погрешность измерений глубины. Эта погрешность исправляется путем вычитания атмосферного давления из измеренного давления столба жидкости. В этих целях следует применять датчик барометрического давления. Модуль компенсации давления встроен в вычислитель расходомера, который будет автоматически компенсировать изменения атмосферного давления, обеспечивая точность выполнения измерений глубины.

Благодаря этому SLD-850F способен регистрировать фактическую величину глубины (давления) вместо суммы барометрического давления и гидростатического давления.

Температура:

Для измерения температуры воды используется полупроводниковый датчик температуры. Температура оказывает влияние на скорость звука в воде и ее удельную электропроводность. Прибор использует измеренное значение температуры для автоматической компенсации данных изменений.

Удельная электропроводность:

SLD-850F способен измерять удельную электропроводность воды. Для измерений используются четыре электрода, расположенных на одной линии. Небольшой заряд тока пропускается через воду, и измеряется напряжение этого тока. Прибор использует полученные значения для расчета предварительного значения удельной электропроводности без поправок.

Удельная электропроводность зависит от температуры воды. Прибор использует измеренное значение температуры для компенсации значения удельной электропроводности. Доступны оба значения удельной электропроводности: и предварительное, и компенсированное с учетом температуры.

Акселерометр:

SLD-850F оборудован встроенным акселерометром, который определяет значения углов наклона датчика в продольной и поперечной осях (в градусах). Данная информация может потребоваться для проверки правильности положения датчика, а также для определения возможного перемещения прибора (от удара или воздействия потока) в ходе проверки после установки.

Удельная электропроводность:

SLD-850F способен измерять удельную электропроводность воды. Для измерений используются четыре электрода, расположенных на одной линии. Небольшой заряд тока пропускается через воду, и измеряется напряжение этого тока. Прибор использует полученные значения для расчета предварительного значения удельной электропроводности без поправок.

Комплект поставки SLD-850P:

• Вычислитель SLD-850
• Аккумулятор на 50 мАч

Датчики:

• Доплеровский датчик скорости
•  Датчик глубины (ультразвук)
• Датчик глубины (давление)
• Датчик температуры жидкости
• Датчик электропроводимости
• Датчик атмосферного давления
• Датчик наклона первичного преобразователя

Коммуникационные порты:

• Токовый 4…20 мА
• RS-485 (ModBus-RTU)

Прочее:

• Кабель 15м

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/streamlux/Руководство по эксплуатации SLD-850F.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/streamlux/Описание типа СИ Расходомеры-счетчики Streamlux 86179-22.pdf
