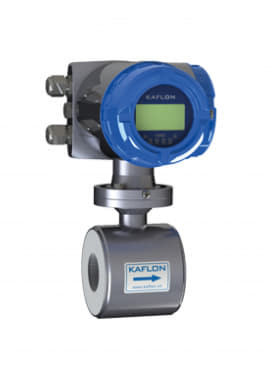

Антикризисный расходомер KFL-DC MAG 2000

Описание антикризисного расходомера KFL-DC MAG 2000:

KFL-DC MAG 2000 - это самые доступные электромагнитные расходомеры среди высокоточных приборов с погрешностью не более 0,5%. Они используются для измерения расхода, как чистой воды, так и сточных вод с любым содержанием примесей. Идеально подходят для предприятий с ограниченным бюджетом.

Их основной особенностью является соединение типа "сэндвич", которое позволяет монтировать расходомер в самых стесненных условиях помещений узлов учета. Конструктивная взаимозаменяемость между различными стандартами фланцевых соединений делает расходомер KL-DC MAG 2000 по-настоящему универсальным.

Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Защита корпуса - IP65. Доступны комплектации с автономным питанием от литиевой батареи. Широкий набор коммуникационных интерфейсов позволяет легко встроить прибор в любую систему автоматизированной диспетчеризации и удалённого съёма показаний расхода.

Отличительные особенности расходомера:

• Проточная часть расходомера не имеет движущихся частей;

• Высокая защита от воздействия внешних вибраций и помех;

• Применим для жидких рабочих сред с высокой температурой (до +80°С; +180°С покрытие ФЭП с установленными ребрами охлаждения);

• Компактное или раздельное исполнение;

• Расходомер имеет широко распространенные выходные сигналы (4.. .20 мА, импульсный, RS-485 и т.д.).

Технические характеристики:

Характеристика	Значение
Диаметр номинальный, мм	DN25…DN200
Материал корпуса	Алюминий (DN10…DN100) Сталь (DN125…DN2200) Нержавеющая сталь (DN125…DN2200)
Материал электродов	Нержавеющая сталь AISI 316L Титановый сплав Монель (никелевый сплав)
Внутреннее покрытие (футеровка)	Фторопласт PTFE (DN25…DN200)
Диапазон измерения, м3/ч	0,14…14 (скорость 0,5 м/с)
Диапазон измерения, м3/ч	2,8…283 (скорость 10 м/с)
Температура рабочей среды, °C	-25…+180
Температура окружающей среды, °C	-10…+50
Влажность относительная, %	≤ 75
Давление рабочей среды, бар	1,6-4,0 МПа
Погрешность, %	±0,5
Электропроводность, мкСм/см	От 5 и более
Класс защиты	IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь)
Напряжение, В	85-240/АС 20…36/DC
Автономное питание	Литиевая батарея
Импульсный сигнал вых., л/имп	0,001…1000 (настраиваемый)
Токовый сигнал вых., мА	4…20 (HART)
Цифровой выход	RS485 (MODBUS, PROFIBUS)
Длинна кабеля	В базе - 5м Максимум - 100м (выносной тип)

Принцип работы:

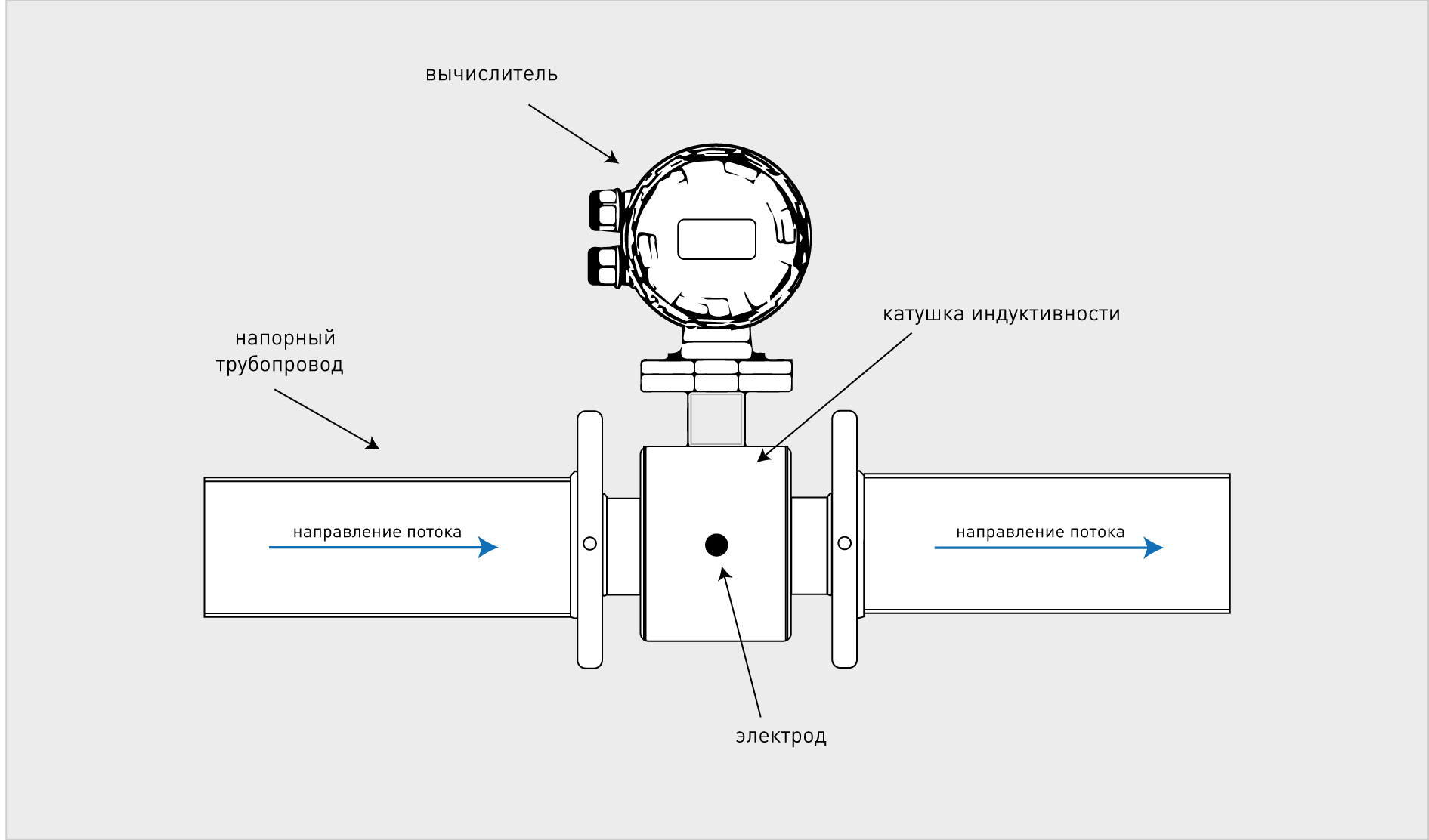

Принцип измерения электромагнитных расходомеров серии KFL-DC MAG основан на законе Фарадея.

Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.

Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.

На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.

Комплект поставки:

Принадлежность	Характеристика
Материал электродов	Нержавеющая сталь AISI 316
Футеровка	FEP (Т жидкости до +180°С)
Фланцы	Сталь
Давление	1.6 МПа
Степень защиты корпуса	IP65
Конструкция	Моноблок
Источник питания	85…240В/АС
Выходные сигналы	4…20 мА Импульсный RS485 (MODBUS)

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/KAFLON/Руководство по эксплуатации KFL-DC MAG 2000.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/KAFLON/Описание типа СИ KFL-DC MAG.pdf
