СТГ-3-И-SO2 ИБЯЛ.413411.051-22 Сигнализатор стационарный шлейфовый
Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели сигнализаторов СТГ-3.
За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж:
info@geekprom.ru
+7 800 600 95 36 (бесплатный по РФ)
+7 495 647 95 36 (многоканальный)

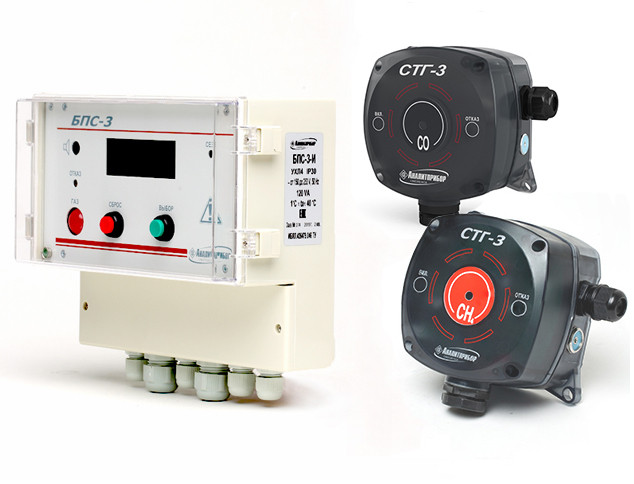

Внимание! Сигнализаторы СТГ-3-И-SO2 невозможно подключить в систему без коробок соединительных (КСИ) и блоков питания и сигнализации БПС-3-И. БПСы необходимы для питания датчиков и приема/обработки сигнала от них. Коробки соединительные - части датчика, стационарно устанавливающиеся в точках отбора пробы в шлейф, к которым подключаются сверху сами сигнализаторы с измерительным модулем.
Назначение сигнализаторов СТГ-3-И-SO2 ИБЯЛ.413411.051-22
Сигнализаторы СТГ-3-И-SO2 - датчики адресного исполнения, использующиеся для контроля концентрации диоксида серы (SO2) в воздухе рабочей зоны. Это означает, что они работают с блоком питания БПС-3-и, у которого есть цифровой дисплей, на котором отображается информация с датчиков. И при срабатывании какого-либо датчика системы, пользователь сразу видит в какой точке отбора пробы произошло превышение концентрации диоксида серы. Устанавливаются стационарно с помощью соединительных коробок. Способ объединения в систему - шлейфовое соединение. Благодаря размыкающимся соединительным коробкам (стационарно установленным в точке отбора пробы) и съемным корпусам сигнализаторам, позволяют производить демонтаж измерительного блока и ремонт без остановки работы все системы в целом.
Область применения
Контроль оксида серы (IV) - крайне важная задача на предприятиях и объектах химической промышленности, пищевой, сооружениях водоканалов и прочих, там где потенциально вероятна утечка данного токсичного вещества. Риски превышения ПДК (предельно допустимых концентраций) связаны с негативным воздействием диоксида серы (SO2) на здоровье и жизнь сотрудников в зоне утечки. При вдыхании человеком высокой концентрации появляется удушье, затруднение глотания, рвота. Также проявляется расстройство речи. Возможен отек легких.
Для измерения SO2 используется исключительно электрохиимический метод (ЭХД датчики).
Способ отбора пробы - диффузионный.
В чем разница между СТГ-3 и СТГ-3-И?
Буква "И" в названии модификации означает адресный тип исполнения. Если упростить, то в системе с датчиками "И" при срабатывании сигнализации, пользователь будет знать какой конкретно датчик сработал. В системе без "И", пользователь будет знать, что "какой-то из датчиков системы сработал". СТГ-3-SO2 - безадресный датчик. Работает с БПС-3 (без дисплея).
Достоинства шлейфовых сигнализаторов
- Низкая стоимость
- Сокращение длины кабельной линии
- Возможность перепрограммирования пороговых значений
- Замена датчика без прерывания работы всей системы
- Соединение датчиков - шлейфовое (4х-проводная или 3х-проводная линия)
- Длина линии - не более 1000 метров
- Свето-звуковая сигнализация
- Степень защиты IP65
- Калибровка датчиков на месте без демонтажа
- 3 года - срок службы

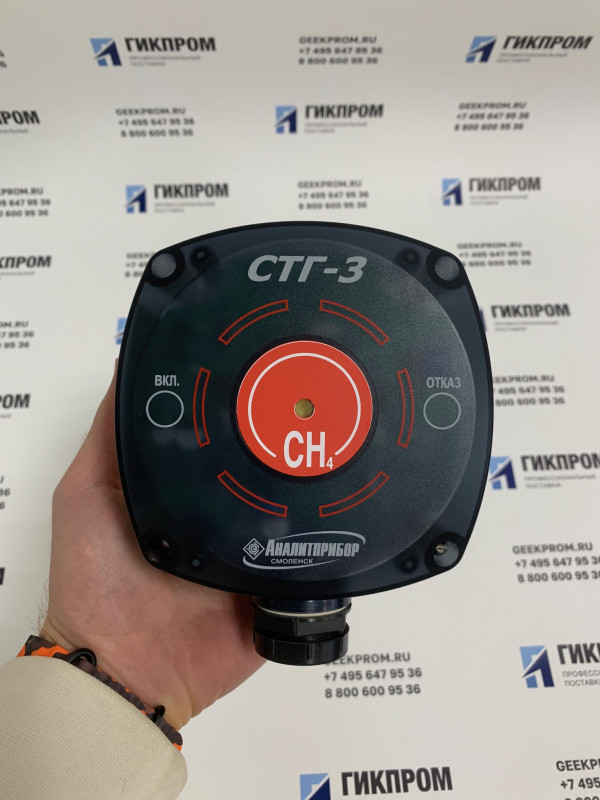

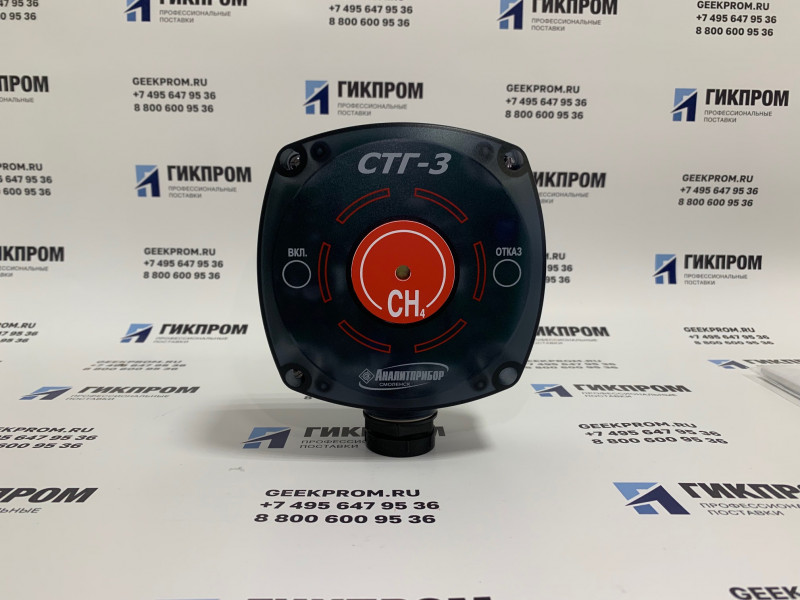

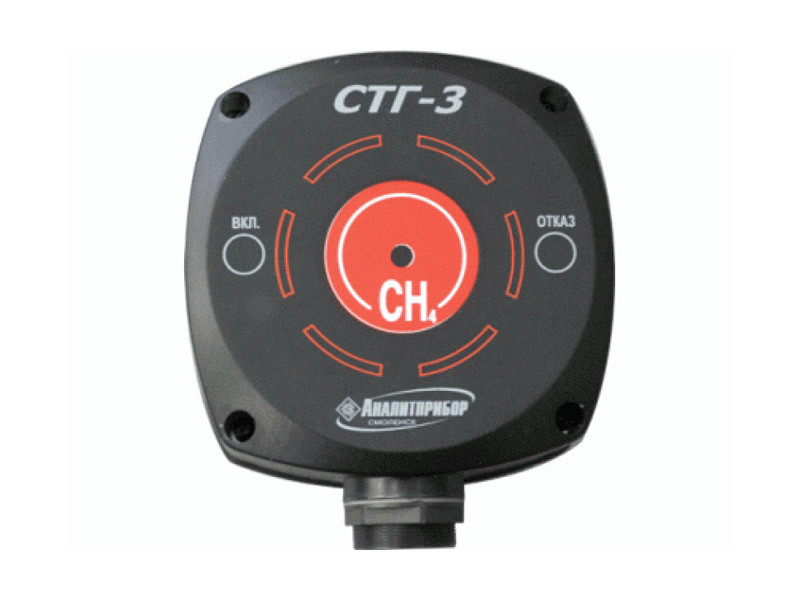

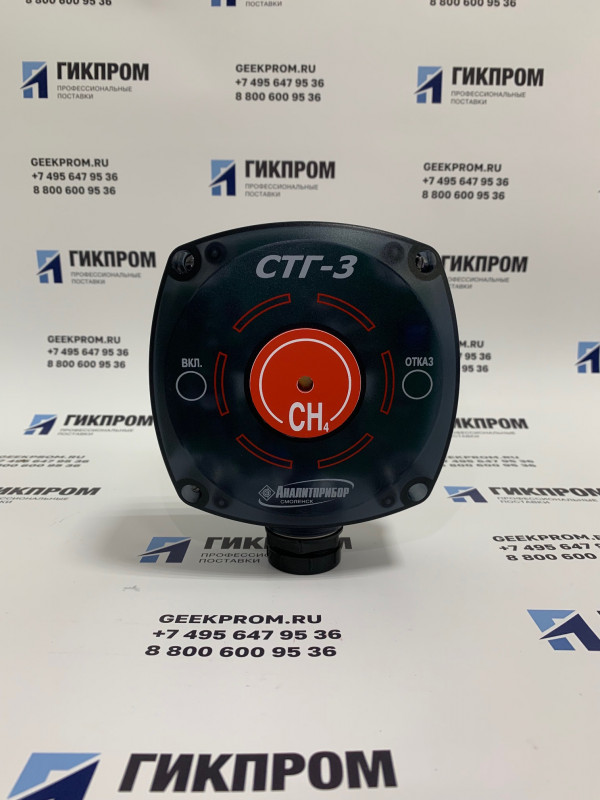

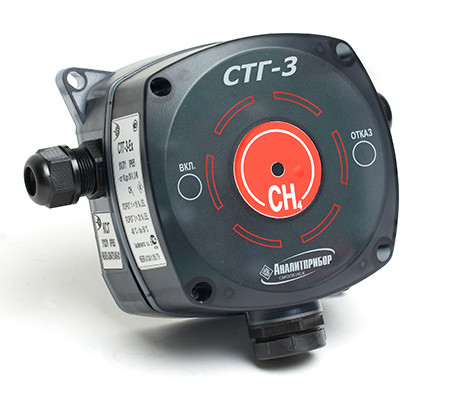

Внешний вид СТГ-3
  |
1 - индикаторы ГАЗ 2 - индикатор ВКЛ 3 - индикатор ОТКАЗ 4 - ЭХЯ 5 - ТХД 6 - разъем для подключения внешних стройств 7 - индикатор режимов меню 8 - кнопки для градуировки 9 - защитная крышка 10 - пломба ОТК 11 - пломба поверителя 12 - табличка 13 - табличка с обозначением определяемого вещества |
Монтаж газосигнализаторов газов СТГ-3 и СТГ-3-И
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. СТГ-3-И-SO2 ИБЯЛ.413411.051-22 Сигнализатор стационарный шлейфовый, артикул ИБЯЛ.413411.051-02 по цене 26 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Характеристика | Значение |
| Напряжение питания | 10 до 36 В от блока питания и сигнализации БПС-3, БПС-3-И |
| Потребляемая мощность | 3 Вт |
| Способ передачи данных |
посредством RS485 (протокол Modbus) |
| Диапазон температуры окружающей среды |
от -40 ºС до +50 ºС |
| Степень защиты от влаги и пыли | IP65 (в сборе с соединительной коробкой) |
| Габаритные размеры, мм / масса | 200х135х180 / 0,8 кг |
| Длина линии связи | до 1000 м |
| Кабель для монтажа |
МКЭШВ 2х2х1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) |
| Срок службы датчика | 3 года |
Метрологические характеристики СТГ-3
| Наименование | Контролируемый компонент |
Диапазон измерения, мг/м3 | Порог 1, мг/м3 |
Порог 2, мг/м3 |
Время срабатывания сигнализации, с |
| СТГ-3-СО СТГ-3-И-СО |
СО | 0 – 200 | 20 | 100 | 30 |
| СТГ-3-H2S СТГ-3-И-H2S |
H2S | 0 – 40 | 10 | 40 | 30 |
| СТГ-3-SO2 СТГ-3-И-SO2 |
SO2 | 0 – 20 | 10 | 20 | 30 |
| СТГ-3-Cl2 СТГ-3-И-Cl2 |
Cl2 | 0 – 25 | 1 | 5 | 30 |
| СТГ-3-NH3-20 СТГ-3-И-NH3-20 |
NH3 | 0 – 600 | 20 | 60 | 60 |
| СТГ-3-NH3-500 СТГ-3-И-NH3-500 |
NH3 | 200 – 2000 | - | 500 | 60 |
| СТГ-3-O2 СТГ-3-И-O2 |
O2 | 0 – 30 % об | 18 %об | 23 %об | 30 |
| СТГ-3-NO2 СТГ-3-И-NO2 |
NO2 | 0 – 10 | 2 | 10 | 30 |
| СТГ-3-HCl СТГ-3-И-HCl |
HCl | 5 – 30 | 5 | 5 | 60 |
| СТГ-3-Eх СТГ-3-И-Eх |
* | 0 – 50 % НКПР | 10 | 20 | 15 |
Комплектация
- сигнализатор СТГ-3-И-SO2;
- ЗИП;
- документация;
- поверочный колпачок.
По дополнительному заказу поставляется:
- датчик электрохимический;
- датчик термохимический;
- вентиль ВТР;
- индикатор расхода ИР;
- генератор ПГС ГДП-102;
- блок БПС;
- ключи (таблетки) iButton;
- источник микропотока на сероводород, диоксид серы, хлор, диоксид азота;
- баллоны с поверочными газовыми смесями.
