Влагомер поточный Фауна-ПМД1 с датчиком просыпного типа
Описание поточного влагомера Фауна-ПМД1 с датчиком просыпного типа:
Влагомер Фауна-ПМД1 с датчиком просыпного типа реализует диэлькометрический (емкостной) метод измерения влажности и представляет собой микропроцессорный прибор, обеспечивающий вывод на дисплей значений:
- Влажности;
- Температуры и названия контролируемой зерновой или масличной культуры от датчика;
- Введение автоматической термокомпенсации;
- Ручной коррекции результатов измерений влажности для компенсации влияния внешних воздействующих факторов;
- Выбор контролируемых культур;
- Формирование аналогового сигнала, пропорционального значению влажности, измеряемой выбранным датчиком, для построения систем автоматического контроля, регистрации и регулирования процесса сушки.

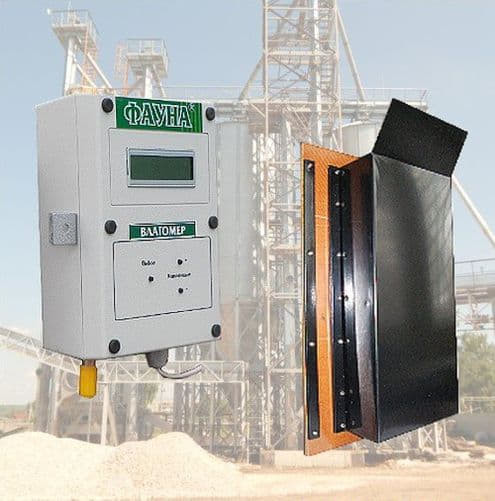

Конструктивно влагомер состоит из датчика (Д1), и блока индикации и управления (БИУ), соединенных кабелями через расширитель входа (РВ).
Каждый датчик представляет собой две параллельные металлические полосы, образующие конденсатор, и измерительный блок. Изменение электрической емкости конденсатора (датчика) функционально связано с изменениями величины влажности контролируемой культуры. Измерительный блок датчика (Д1) преобразует значения емкости конденсатора в сигнал измерительной информации, который по соединительному кабелю через расширитель входа (РВ) передается вблок индикации и управления (БИУ).
Блок индикации и управления (БИУ) содержит микропроцессор и элементы измерительного преобразователя. На передней панели находится дисплей, кнопка «Выбор» и две кнопки «Коррекция» « + » и « - » для установки режимов работы влагомера. На правой стенке блока находится тумблер включения электропитания. На нижней стенке – разъем сигнального кабеля и ввод шнура питания.
Технические характеристики Фауна-ПМД1:
| Параметр | Значение |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 1 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 % |
| Диапазоны измерений влажности зерновых культур | см. таблицу ниже |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 % |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С |
| Пределы основной абсолютной погрешности измерений температуры | плюс-минус 1,0 °С |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10°С от основной (20 плюс-минус 2) °С | плюс-минус 0,5 % |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу | 0-1,0 В |
| Рабочая температура | |
| - датчиков | от 5 до 80°С |
| - блока индикаторного | от 5 до 50°С |
| Ручная коррекция показаний влажности с шагом 0,2 % | + 8,0 % |
| Питание от сети переменного тока напряжением (220 плюс-минус 22) В, частотой (50 плюс-минус 1) Гц, потребляемая мощность | 5 В·А |
| Время установления рабочего режима | 15 мин |
| Режим работы | непрерывный |
| Габаритные размеры | |
| - датчика погружного | 170 х 285 х 100 мм |
| - блока индикаторного | 185 х 124 х 64 мм |
| Масса | |
| - датчика погружного | 1110 г |
| - блока индикаторного | 455 г |
| Длина соединительного кабеля | не менее 10 м |
| Средняя наработка на отказ | не мене 25000 ч |
| Полный средний срок службы | не менее 12 лет |
Таблица диапазонов измерений влажности зерновых культур:
| Культура | Диапазон измерений влажности, % | |||
|---|---|---|---|---|
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Комплект поставки поточного влагомера Фауна-ПМД1:
- Влагомер поточный Фауна-ПМД1 с датчиком просыпного типа - 1 шт.
Документы:
Мы предлагаем для поставки температура и влажность влагомеры. Влагомер поточный Фауна-ПМД1 с датчиком просыпного типа, артикул 151227 по цене 57 153,60 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
