Фауна-ПЛМДР4 - Поточный влагомер
Описание поточного влагомера "Фауна-ПЛМДР4" с датчиками просыпного типа:
Влагомер зерна поточный «Фауна–ПЛМДР4» предназначен для измерения массовой доли влаги (влажности) и температуры в потоке зерновых или масличных культур в четырех точках измерения.
Влагомер может применяться для непрерывного контроля влажности в процессе уборки (в зерноуборочных комбайнах), сушки в сушилках (карусельных, шахтных, барабанных и других) и переработке культур на предприятиях агропромышленного комплекса и пищевой промышленности.
Программное обеспечение (ПО) позволяет производить регистрацию на запоминающих устройствах персонального компьютера (ПК) измеренных значений влажности и температуры в местах установки датчиков, а также отображать эти значения в цифровом и графическом виде на экране ПК.
Влагомер реализует диэлькометрический (емкостной) метод измерения влажности и представляет собой микропроцессорный прибор, обеспечивающий вывод на дисплей значений влажности, температуры и названия контролируемой зерновой или масличной культуры от всех установленных датчиков, введение автоматической термокомпенсации и ручной коррекции результатов измерений влажности для компенсации влияния внешних воздействующих факторов, выбор контролируемых культур, формирование аналогового сигнала, пропорционального значению влажности, измеряемой выбранным датчиком, для построения систем автоматического контроля, регистрации и регулирования процесса сушки.

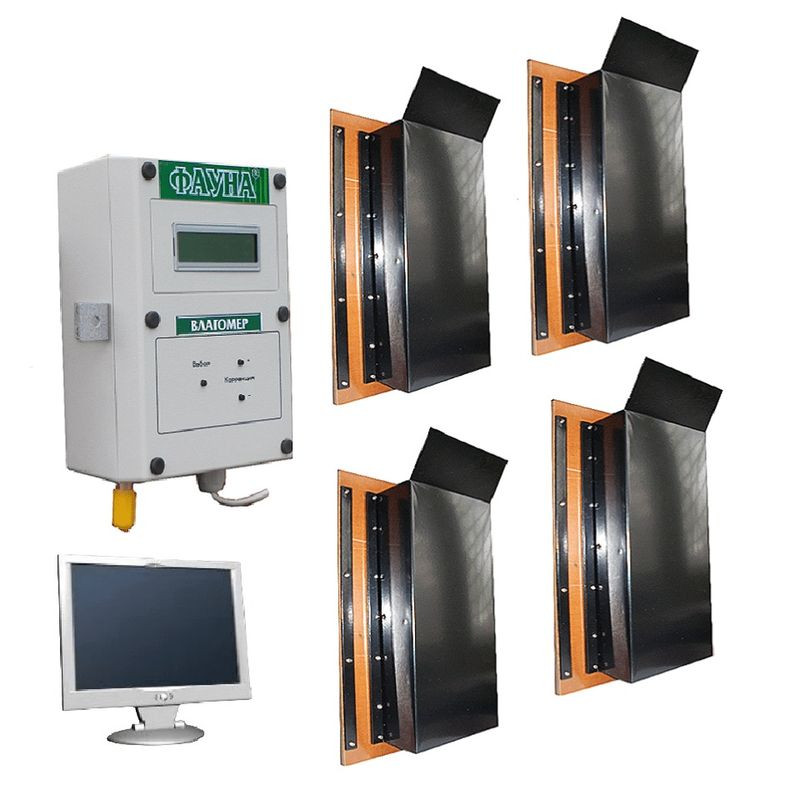

Конструктивно влагомер состоит из датчиков, и блока индикации и управления (БИУ), соединенных кабелями через расширитель входа, и преобразователя интерфейса RS485 в USB для связи с ПК.
Каждый датчик представляет собой две параллельные металлические полосы, образующие конденсатор, и измерительный блок. Изменение электрической емкости конденсатора (датчика) функционально связано с изменениями величины влажности контролируемой культуры. Измерительный блок преобразует значения емкости конденсатора в цифровой код, который по соединительному кабелю через расширитель входа передается в блок индикации и управления (БИУ).
Блок индикации и управления (БИУ) содержит микропроцессор и элементы измерительного преобразователя. На передней панели находится дисплей, кнопка «Выбор» и две кнопки «Коррекция» « + » и « - » для установки режимов работы влагомера. На правой стенке блока находится тумблер включения электропитания. На нижней стенке – разъемы кабеля расширителя входа, сигнального кабеля и ввод шнура питания, а на левой боковой стенке – разъём преобразователя интерфейса RS485 в USB тип В.
Отличительные особенности:
- Может применяться для непрерывного контроля влажности в процессе уборки (в зерноуборочных комбайнах), сушки в сушилках (карусельных, шахтных, барабанных и других) и переработке культур на предприятиях агропромышленного комплекса и пищевой промышленности.
- Программное обеспечение (ПО) позволяет производить регистрацию на запоминающих устройствах персонального компьютера (ПК) измеренных значений влажности и температуры в местах установки датчиков, а также отображать эти значения в цифровом и графическом виде на экране ПК.
- Влагомер Фауна-ПЛМДР4 представляет собой микропроцессорный прибор, обеспечивающий вывод на дисплей значений:
- Влажности;
- Температуры и названия контролируемой зерновой или масличной культуры от датчика;
- Введение автоматической термокомпенсации;
- Ручной коррекции результатов измерений влажности для компенсации влияния внешних воздействующих факторов;
- Выбор контролируемых культур;
- Формирование аналогового сигнала, пропорционального значению влажности, измеряемой выбранным датчиком, для построения систем автоматического контроля, регистрации и регулирования процесса сушки.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Система компенсации наведённой ёмкости после монтажа влагомера на зерносушилку. | программно |
| Одновременное измерение влажности и температуры в независимых каналах |
(до четырех). |
| Разрешающая способность измерений влажности | 0,1 %. |
| Диапазоны измерений влажности зерновых культур | 5,0-40,0% |
| Пределы основной абсолютной погрешности измерений влажности |
+ 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу |
0 -1,0 В. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикаторного | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | + 8,0 %. |
| Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц, потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика просыпного | 170х285х 100 мм; |
| блока индикаторного | 185х 124 х 64 мм. |
| Масса: | |
| датчика просыпного | 1100 г; |
| блока индикаторного | 455 г. |
| Длина соединительного кабеля | не более 40 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
Таблица диапазонов измерений влажности:
| Зерновая культура | Диапазон измерения влажности, % | |||
|---|---|---|---|---|
| % | В | % | В | |
| Пшеница | 5,0 | 0,104 | 40,0 | 0,833 |
| Ячмень | 5,0 | 0,104 | 32,0 | 0,667 |
| Рожь | 5,0 | 0,104 | 40,0 | 0,833 |
| Овес | 8,0 | 0,167 | 30,0 | 0,625 |
| Гречиха | 5,0 | 0,104 | 40,0 | 0,833 |
| Подсолнечник | 5,0 | 0,104 | 27,0 | 0,562 |
| Рапс | 5,0 | 0,104 | 31,0 | 0,646 |
| Соя | 8,0 | 0,167 | 28,0 | 0,583 |
| Лен | 5,0 | 0,104 | 22,0 | 0,458 |
| Рис | 5,0 | 0,104 | 40,0 | 0,833 |
| Горох | 5,0 | 0,104 | 40,0 | 0,833 |
| Кукуруза | 8,0 | 0,167 | 32,0 | 0,667 |
