ТермопреобразовательТ.п/п-420-DIN43650.I-5х30-(-40... +125°С) М20х1,5
Описание датчика температуры Т.п/п-420-DIN43650.I-5х30-(-40... +125°С) М20х1,5:
Датчики констуктивного исполнения 420-DIN с универсальным токовым выходом 4-20 мА предназначены для измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20 мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4...20 мА.
Датчики 420-DIN предназначены для замены импортных аналогов.
В датчиках температуры используется клеммная головка диаметра 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали датчиков температуры изготовлены из пищевой нержавеющей стали 12х18хH10T.
В датчиках температуры Т.п/п-420-DIN43650 используется полупроводниковый элемент ТС 1047 фирмы Microchip.
Расшифровка датчика:
Отличительные особенности:
- Измерение температуры жидких, парогазообразных сред, сыпучих материалов и др.;
- Диапазон преобразования температур: 40...+125°С; -40...+100°С; 0...+100°С.

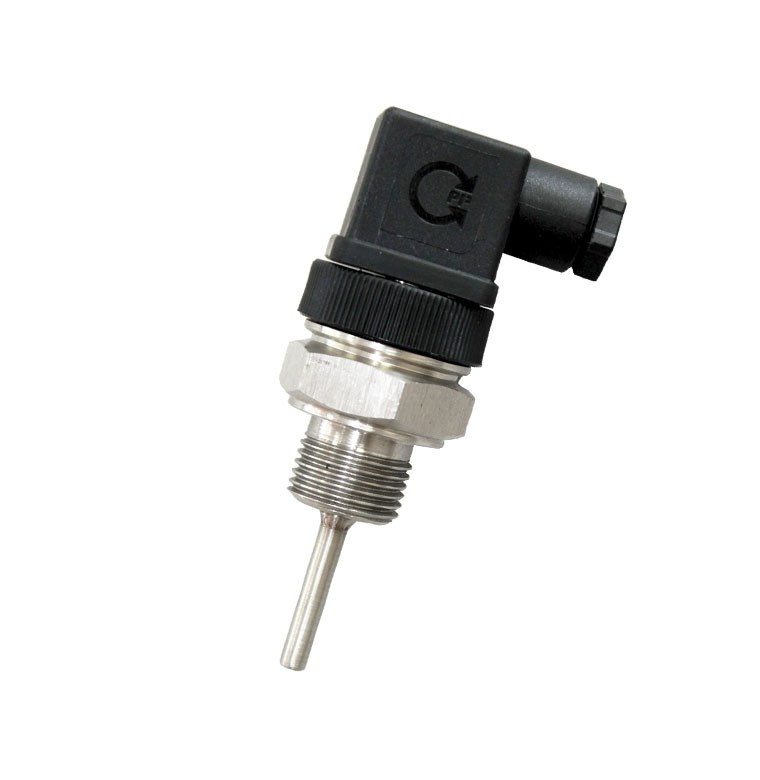

Внешний вид:
Схема подключения:
Rн – нагрузки не более 1,0 кОм
Перечень стадартных размеров:
| Параметр | Значения |
|---|---|
| Диаметр монтажной части, D, мм | 5; 6; 8 |
| Диаметр резьбы, М | М20 х 1.5; G 1/2 |
| Длина монтажной части, l, мм | 30; 60; 80; 100; 120; 160; 200; 250; 300 |
Технические характеристики Т.п/п-420-DIN43650:
| Параметр | Значения | |
|---|---|---|
| Тип чувствительного элемента | полупроводниковый датчик ТС1047 | |
| Напряжение питания, В | 7,5…36 | |
| Диапазоны преобразования температуры,°C | 4 мА | 20 мА |
| -40 | +125 | |
| -40 | +100 | |
| 0 | +100 | |
| Предел допускаемой абсолютной погрешности | не более плюс-минус ,5 % от диапазона преобразования | |
| Максимальное сопротивление нагрузки,кОм | 1 | |
| Степень защиты от воздействия воды и пыли | IP44 | |
Комплект поставки:
- Датчик температуры Т.п/п-420-DIN43650 с токовым выходом 4…20 мА - 1 шт.;
- Паспорт.
Дополнительная комплектация:
- Индикатор сигналов тока ИТС 4-20 для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины;
- Бобышка Б1 для присоединения к трубам, емкостям и т.д.;
- Бобышка Б2 для присоединения к воздуховодам;
- Гильза защитная Гз1 для присоединения к трубам, емкостям и т.д.;
- Гильза защитная Гз2 для присоединения к трубам, емкостям и т.д. с внутренней резьбой;
- Гильза защитная Гз3 для присоединения к трубам, емкостям и т.д.
