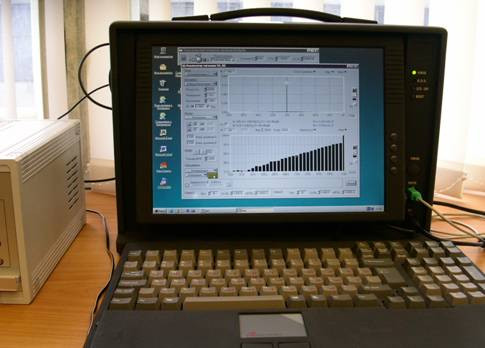

Анализатор акустических и вибрационных сигналов СА-02М на базе офисного ПК

Описание двухканальные анализаторы сигналов СА-02М:

Двухканальные анализаторы сигналов СА-02/03 являются многофункциональными прибороми на базе персонального компьютера. Анализаторы ориентированы на решение различных задач в акустическом и вибрационном диапазонах частот.

Применение двухканальные анализаторы сигналов СА-02М:

• измерение и анализ параметров шума и вибрации в реальном масштабе времени;
• исследование виброакустических свойств конструкций, машин и механизмов;
• диагностика механического оборудования для оценки его технического состояния, поиска неисправностей и предупреждения отказов;
• экологический контроль

Особенности двухканальные анализаторы сигналов СА-02М:

нализатор обеспечивает измерение и цифровую обработку измеряемых сигналов одновременно по двум каналам. Эти измерения могут быть проведены в соответствии с выбранными методом: «Спектральное накопление», «Синхронное накопление», «Распределения»,«Собственные спектры».

Каждому из перечисленных методов измерений соответствует набор измеряемых функций.

Так, «Спектральное накопление» обеспечивает измерение:

- авто и взаимных корреляционных функций и спектров;
- функции частотной когерентности, когерентной и некогерентной мощности;
- комплексных передаточных функций;
- отношение сигнал/шум;
- временное развитие сигнала и отношение сигналов двух измерительных каналов;
- проведение кепстрального анализа.

«Синхронное накопление» - для исследуемых сигналов, предварительно сглаженных во временной области, дает возможность определить:

- авто и взаимные корреляционные функции;
- автоспектры;
- когерентную и некогерентную мощность;
- отношение сигнал/шум;
- временное развитие сигнала и отношение сигналов двух измерительных каналов;
- провести кепстральный анализ.

Характер проведения измерений - «Распределения» - предполагает построение функции плотности распределения и функции распределения вероятностей измеряемых сигналов.

«Собственные спектры» - октавный и одна треть октавный анализ.

Указанные характеристики могут быть получены как при непосредственном измерении сигналов и обработке в реальном масштабе времени, так и при обработке файлов данных.

Анализатор снабжен многофункциональным стартовым модулем, обеспечивающим различные режимы запуска измерений:

- свободный;
- по внешнему ТТЛ уровню;
- по уровню сигнала одного из каналов;
- при превышении заданного уровня сигнала;
- если сигнал ниже уровня;
- если сигнал находится внутри заданного региона;
- отрабатываются верхний и нижний гистерезисы.

Характеристики двухканальные анализаторы сигналов СА-02М:

Параметр	Значения
ОБЩИЕ ДАННЫЕ
Количество измерительных каналов	2 из 16 каналов;
Тип АЦП	последовательного приближения;
Разрешение АЦП	14 бит;
Диапазоны входных напряжений, В:	10, 5, 2.5, 1, 0.5, 0.25, 0.1;
Полосы пропускания, Гц	80000, 40000, 20000, 12800, 10000, 6400, 5000,3200, 2500, 1600, 800, 400, 200, 100, 50, 25;
Суммарный динамический диапазон	118 дБ;
Пульсация в полосе пропускания	0.3 дБ;
Перекрестный шум	-80 дБ;
Межканальные искажения (с цифровой коррекцией):	Модуль: 0,1 дБ; Фаза: < 0.3;
Цифровой триггер	ТТЛ совместимый
ICP питание на каждый канал(на внешней коммутационной коробке)	24В, 4 мА;
Параметры анализа
Количество полос анализа выбирается пользователем	до 6400
Режимы сглаживания результатов измерений	Лин., Эксп.
Перекрытие данных	0 - 0.875%
Количество режимов запуска	9

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Руднев-Шиляев/Технические характеристики CA-02L_M.pdf
