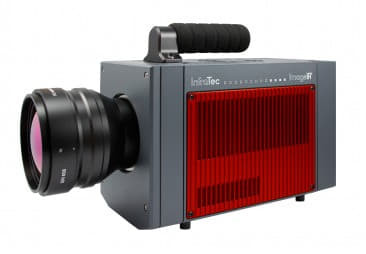

ImageIR 5300 тепловизор
Описание тепловизора InfraTec ImageIR 5300:
ImageIR – это серия профессиональных камер, которые были специально разработаны для решения сложных задач измерения и мониторинга тепловых процессов. Они устанавливают самый высокий стандарт для такого типа приборов, благодаря их исключительным техническим характеристикам.
Отличительные особенности тепловизора:
- Лучшее температурное разрешение
- Высокая частота кадров
- Модульная конструкция дает возможность построения
- индивидуальной конфигурации системы
- Долговечный охладитель Стирлинга, обеспечивающий
- Возможность непрерывной эксплуатации
- Прочный и легкий металлический корпус
- Прецизионное триггерное управление с высокой
- Воспроизводимостью переключений
- Полный спектр необходимой оптики
Модульность конструкции:
Модульный принцип построения конструкции этих камер позволяет легко адаптировать конфигурацию отдельной системы и ее технические характеристики к конкретной задаче.
| Модуль 1 | Модуль 2 | Модуль 3 |
|---|---|---|
|
|
|

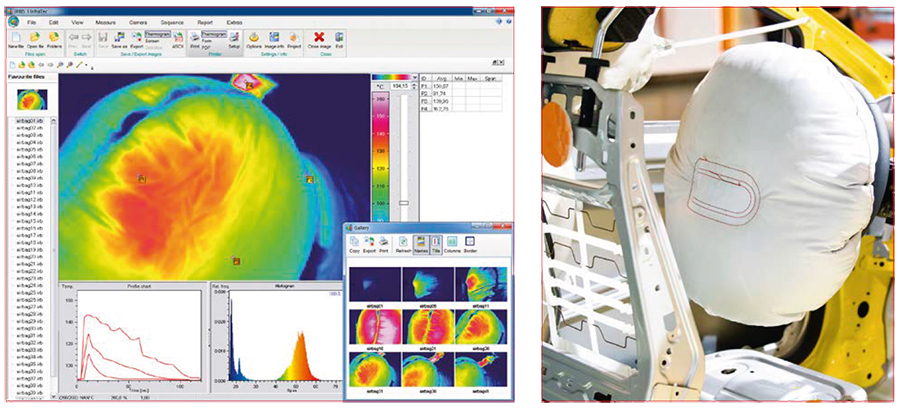

ПО IRBIS 3 для управления камерой и анализа данных:
Программное обеспечение семейства IRBIS 3, разработанное компанией InfraTec, входит в комплект тепловизоров серии ImageIR. С его помощью могут быть реализованы профессиональные решения для самых разных задач и областей применения в соответствии с требованиями заказчика. Удобное профессиональное программное обеспечение семейства IRBIS 3 предлагает широкий спектр инструментов для анализа и обработки термографических изображений.
Программы IRBIS 3 online / IRBIS 3 process
Удобное ПО для управления, получения и высокоскоростной регистрации термографических изображений и данных
позволяет настраивать запуск тепловизионной съемки по
времени или действию, а также осуществлять управление
процессами по температуре с помощью цифровых или аналоговых входов и выходов.
Программа IRBIS 3 active
Специальная программа для неразрушающего контроля позволяет производить анализ термограмм с помощью алгоритмов активной термографии – "коэффициентный", "фазово-импульсный" "метод синхронизации". Все эти алгоритмы работают независимо от уровня излучающей способности.
Комплект разработчика ПО (SDK)
Этот SDK обеспечивает простое управление интеграцией ImageIR в существующие программные модули пользователя. Он поддерживает несколько языков программирования и предоставляет дополнительные возможности работы с программами Matlab и Labview.
Технические характеристики ImageIR 5300:
| Характеристика | Значение |
|---|---|
| Спектральный диапазон | (2.0 ... 5.7) мкм |
| Шаг пикселя | 30 мкм |
| Детектор | MCT или InSb |
| Формат детектора (ИК элементы) | (320 x 256) |
| Режим считывания детектора | ITR |
| Охлаждение детектора | Охладитель Стирлинга |
| Диапазон измерения температуры | (-40 ... 1500) °C (доп. до 3000 °C) |
| Погрешность измерения | ± 1 °C или ± 1 % |
| Температурное разрешение при 30 °C | 0.015 K |
| Частота кадров (режим: полноэкранный/половина экрана/ четверть экрана/субкадр) * | До 450 / 1500 / 4500 / 25000 Гц |
| Оконный режим | Да |
| Фокусировка | Ручная или моторизированная в зависимости от выбранного объектива |
| Динамический диапазон | От 13 до 16 бит в зависимости от модели и выбранной частоты кадров |
| Время интегрирования | (1 ... 20000) мкс с шагом до 1 мкс |
| Обтюратор с фильтрами | До 5 положений |
| Обтюратор с диафрагмами | До 5 положений |
| Функция MTI | Да |
| Интерфейсы | GigE, CAMLink, USB |
| Триггер | 2 входа / 2 выхода, TTL |
| Аналоговые сигналы, IRIG B | 1 вход, нет |
| Адаптер для штатива | 1/4 и 3/8 дюйма, резьба как фотоштатива, 2 × M5 |
| Температура хранения | (-40 ... 70) °C |
| Рабочая температура | (-20 ... 50) °C |
| Степень защиты | IP54, IEC 529 |
| Размеры, мм | (244 × 120 × 160) |
| Масса | 3.3 кг |
| Объектив | Фокусное расстояние / Поле зрения |
| Сверхширокоугольный | 12 мм / (43.6 × 35.5) |
| Стандартный | 25 мм / (21.7 × 17.5) |
| Телеобъектив | 50 мм / (21.7 × 17.5) |
| Телеобъектив | 100 мм / (5.5 × 4.4) |
| Телеобъектив | 200 мм / (2.7 × 2.2) |
| Макро и микроскопические объективы | Пиксель (мкм) поле зрения (mm) |
| Макронасадка для телеобъектива 50 мм | 180 / (58 × 46) |
| Макронасадка для телеобъектива 100 мм | 150 / (48 × 38 |
| Микроскопический объектив М=1.0 | 30 / (9.6 × 7.7) |
| Микроскопический объектив М=3.0 | 10 / (3.2 × 2.6) |
| Микроскопический объектив М=8.0 | 3.8 / (1.2 × 0.96) |
* Фокусное расстояние 13 мм
Комплект поставки профессионального тепловизора:
- Прочный, герметичный кейс с проушинами под замок.
- Кабели, адаптеры, специальный штатив.
- Пакеты различных программ.
- Установочный диск и руководство по эксплуатации.
- Съемные объективы для ручной и моторизованной фокусировки
- Устройство нагрева (лампа, индукция) и контроллер для активной термографии
- Крышки объективов и монтажная арматура
Документы:
Мы предлагаем для поставки термография и оптика тепловизоры. ImageIR 5300 тепловизор, артикул 10007590 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
