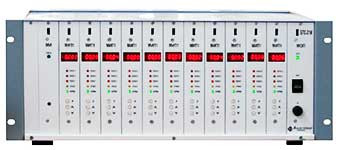

БПС-21М-11ВЦ ИБЯЛ.411111.042-08 блок питания и сигнализации
Официальный дилер.
 |
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки блоков питания и сигнализации БПС-21М-11ВЦ ИБЯЛ.411111.042-08 на условиях не хуже условий, которые предлагает сам производитель. Всегда в наличии или с минимальным сроком поставки наиболее ходовые модификации БПС-21М За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
Блок питания и сигнализации БПС-21М-11ВЦ - контролер для датчиков-газоанализаторов, производства Аналитприбор (и сторонних производителей) с 11 каналами для подключения датчиков (первичных преобразователей), с наличием интерфейса RS485 и звуковой сигнализацией. БПС-21М - контроллер щитового исполнения.
БПС-21М-11ВЦ применяется главным образом для:
- Обеспечения питания и приема сигнала с датчиков-сигнализаторов ДАХ-М, ДАТ-М, ДАК, ДАМ, СТМ-30-10 - СТМ-30-16.
- Обработки сигнала от первичных измерителей (датчиков) и преобразование их в результаты измерения, которые за тем отображаются в цифровом виде на ЖК-дисплее.
- Выдачи свето-звуковой сигнализации при достижении установленных пороговых значений концентраций.
- Замыкание/размыкание сухих контактов реле и управление тем самым внешними устройствами (вентиляция, сирена и т.д.).
Область применения блока питания и сигнализации БПС-21М-11ВЦ ИБЯЛ.411111.042-08
Данные блоки питания и сигнализации применяются в составе газоаналитических систем, для измерения концентрации веществ в нескольких точках одновременно. БПС-21М питает и принимает сигнал с информацией об измерении от датчиков, установленных в точках контроля. Данные системы применяются на нефтехимических, химических и нефтеперерабатывающих производствах. А также на предприятиях электро- и теплоэнергетике, металлургической, химической, нефтеперерабатывающей, целлюлозно-бумажной, пищевой, фармацевтической и др. отраслях промышленности.
Блоки питания являются стационарными автоматическими приборами непрерывного действия.
Отличительные особенности
- Прием поканального токового выходного сигнала (4-20) мА
- Световая-звуковая сигнализация по каждому каналу;
- Индикация неисправности и обрыва цепи по каждому каналу;
- "Сухие" контакты для подключения внешних устройств.
Блоки модульного исполнения обрамлены металлическим корпусом и состоят из каркаса с кросс-платой и установленными модулями. Выпускаются в общепромышленном и взрывозащищенном исполнении ([Exib]IIC) с степенью защиты от внешних воздействий IP20.
Методика поверки
Поверка проводится в соответствии с документацией «Блоки питания и сигнализации БПС-21М. Методика поверки», которая является приложением А к руководству по эксплуатации ИБЯЛ.411111.042 РЭ, утвержденным ГЦИ СИ ВНИИМС в 2007 г.
Основное оборудование для поверки: миллиамперметр М2015, вольтметр универсальный В7-22, класс точности 0,2.
Межповерочный интервал для блоков БПС-21М - 12 мес.
Основные технические характеристики
| Наименование | Значение | Примечание |
|---|---|---|
| Количество токовых выходов |
11 | |
| Цифровые интерфейсы передачи данных |
RS485 | протокол MODBUS RTU |
| Количество релейных выходов |
45 | |
| Сигнализация | звуковая | |
| Напряжение питания |
16 В | |
| Потребляемая мощность, ВА, не более | от 30 до 90 | в зависимости от числа каналов |
| Температура окружающей среды, °С | 1 – 50 |
Габаритные размеры
Длина - 485 мм
Ширина - 210 мм
Высота - 190 мм
Вес - 15 кг.

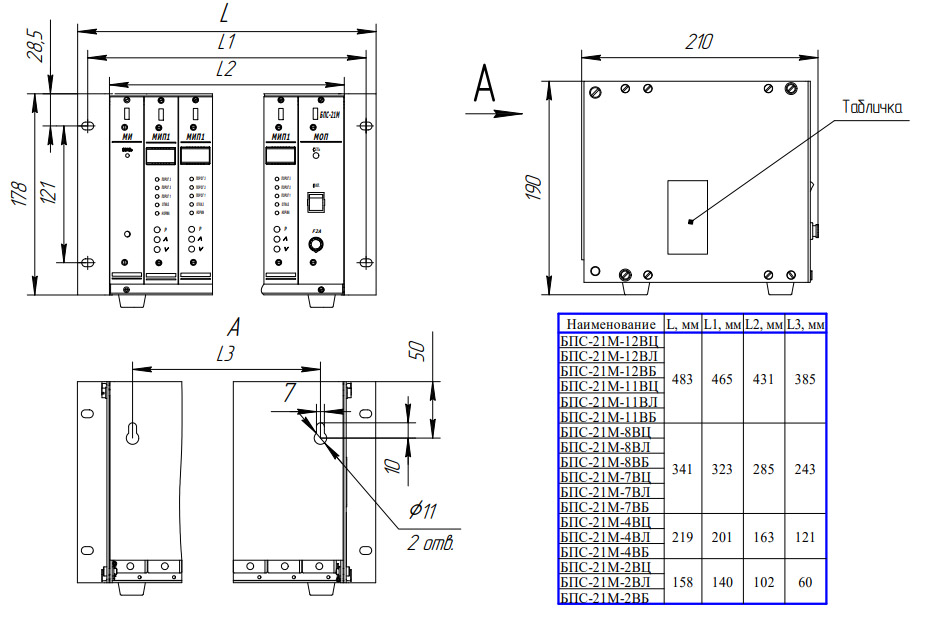

Монтажный чертеж
Модификации
| Наименование | Количество токовых выходов | Взрывозащита (подгруппа оборудования) | RS-485 Modbus RTU | Количество релейных выходов | Звуковая сигнализация | Цифровая индикация |
|---|---|---|---|---|---|---|
| БПС-21М-11ВЦ |
11 | IIC | + | 45 | + | + |
| БПС-21М-11ВЛ |
11 | IIB | + | 45 | + | + |
| БПС-21М-11ВБ |
11 | IIC | + | 45 | + | - |
| БПС-21М-11Ц |
11 | - | + | 45 | + | + |
| БПС-21М-11Б |
11 | - | + | 45 | + | - |
Примечание:
- В – взрывозащищенное исполнение
- Б – без индикации
- Ц – цифровая индикация
- Л – "линейная" индикация (выполнена на единичных индикаторах в одну линию)
Мы предлагаем для поставки стационарные газоанализаторы контроллеры для анализаторов газов. БПС-21М-11ВЦ ИБЯЛ.411111.042-08 блок питания и сигнализации, артикул ИБЯЛ.411111.042-08 по цене 401 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Параметр | Значение |
|---|---|
| Режим работы | Непрерывный |
| Рабочее положение | Вертикальное |
| Количество каналов | 11 |
| Цифровая индикация | Да |
| Взрывозащита | [Exib]IIC |
| Степень защиты корпуса | IP20 |
| Интерфейс RS-485 | Да |
| Количество релейных выходов | 45 |
| Количество аналоговых выходов (4-20мА) | 11 |
| Звуковая сигнализация | Да |
| Напряжение питания | от 150 до 253 В (50 ± 1) Гц |
| Выходное напряжение, Вольт | 16 |
| Климатическое исполнение | УХЛ4.2 (от 1 до 50 °С) |
| Устойчивость к воздействию температуры и влажности | В4 |
| Диапазон атмосферного давления | от 84 до 106,7 кПа |
| Высота установки над уровнем моря | до 1000 м |
| Максимальная нагрузка по выходу, на один канал, не более | 5 Ватт |
| Диапазон измерений входного токового сигнала по каждому каналу | от 4 до 20 мА |
| Диапазон показаний входного токового сигнала по каждому каналу | от 3 до 25 мА |
| Входное сопротивление, не более | 360 Ом |
| Номинальное время установления показаний Т0,9НОМ | не более 5 с |
| Параметры "сухих" контактов реле | |
| - постоянный ток | не более 30 Вольт, ток – не более 2,5 А, характер нагрузки – резистивная |
| - переменный ток | не более 250 В (действующее значение), ток – не более 2,5 А |
| Время прогрева блоков, минут, не более | 5 |
| Габаритные размеры, мм | 483х210х190 |
| Масса, кг | 15 |
| Время автоматической работы блоков без технического обслуживания, месяцев, не менее | 12 |
| Средняя наработка на отказ, часов, не менее | 30000 |
| Средний полный срок службы, лет | 10 |
Комплект поставки
- Блок БПС-21М-11ВЦ;
- Руководство по эксплуатации;
- Техническая и эксплуатационная документация прибора;
- Комплект принадлежностей и запасных частей.
За отдельную плату поставляются:
- датчики-сигнализаторы ДАТ-М (ИБЯЛ.413216.044);
- датчики-газоанализаторы ДАХ-М (ИБЯЛ.413412.005);
- датчики ДАК (ИБЯЛ.418414.071);
- термомагнитные датчики-газоанализаторы ДАМ (ИБЯЛ.407111.002).
- сигнализатор СТМ-30 (ИБЯЛ.424339.001);
- CD с сервисным ПО ИБЯЛ.431214.217
Анализируемые компоненты
Перечень анализируемых веществ зависит от набора применяемых датчиков блоком БПС-21М-11ВЦ. Тип Датчика и его характеристики представлены в данной таблице:
| Датчик | Сенсор | Анализируемые вещества | Забор пробы | Маркировка взрывозащиты | Степень пылевлагозащиты корпуса |
|---|---|---|---|---|---|
ДАК |
Инфракрасный | Метан (СН4) Пропан (С3Н8) Объемная доля диоксида углерода (СО2) Сумма углеводородов (сумма CH) Пары нефтепродуктов и нефти |
диффузионный | 1ExdIIBT4 1Exd[ib]IIСT4X 1Exd[ib]IIBT4X 1ExdIIBT4 |
IP54 |
ДАМ |
Термомагнитный | Водород (H2) Кислород (O2) Диоксид углерода (CO2) Дейтерий |
диффузионный или принудительный | 1Exd[ib]IICT6X | IP54 |

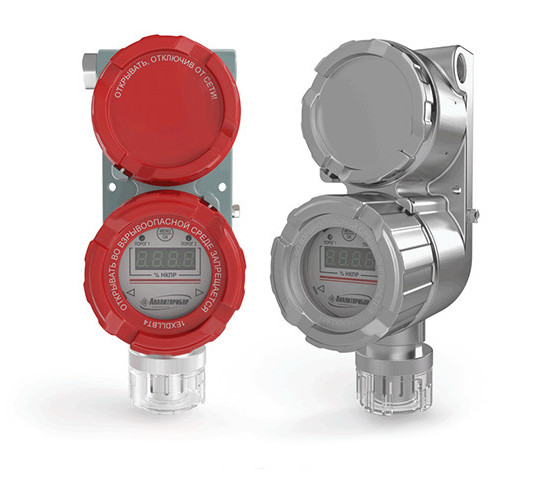

ДАТ-М |
Термохимический | Довзрывоопасные концентрации горючих газов | диффузионный или принудительный | 1ExibdIIСT6X 1ExdIICT6 1ExibdIIВT6X |
IP54 IP66 |

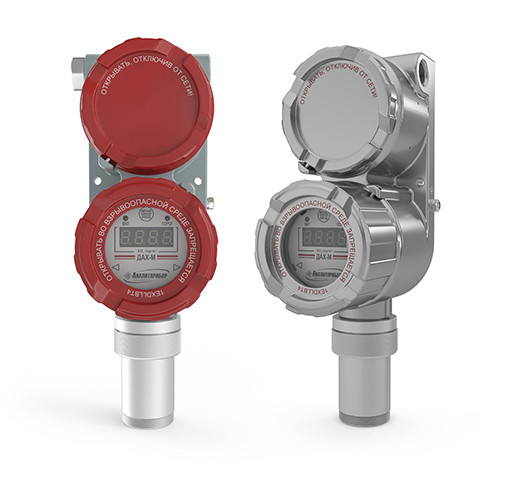

ДАХ-М |
Электрохимический | Окись углерода (CO) Диоксид серы (SO2) Диоксид азота (NO2) Сероводород (H2S) Хлор (Cl2) Хлороводород (HCl) Аммиак (NH3) |
диффузионный или принудительный | 1ExibIICT6 X 1Exd[ib]IICT6 |
IP54 IP65 |
