БПС-21М-11Ц ИБЯЛ.411111.042-25 блок питания и сигнализации
Официальный дилер.
 |
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки блоков питания и сигнализации БПС-21М-11Ц ИБЯЛ.411111.042-25 на условиях не хуже условий, которые предлагает сам производитель. Всегда в наличии или с минимальным сроком поставки наиболее ходовые модификации БПС-21М За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
Блок питания и сигнализации БПС-21М-11Ц - контролер для датчиков-газоанализаторов, производства Аналитприбор (и сторонних производителей) с 11 каналами для подключения датчиков (первичных преобразователей), с наличием интерфейса RS485 и звуковой сигнализацией. БПС-21М - контроллер щитового исполнения.
БПС-21М-11Ц применяется главным образом для:
- Обеспечения питания и приема сигнала с датчиков-сигнализаторов ДАХ-М, ДАТ-М, ДАК, ДАМ.
- Обработки сигнала от первичных измерителей (датчиков) и преобразование их в результаты измерения, которые за тем отображаются в цифровом виде на ЖК-дисплее.
- Выдачи свето-звуковой сигнализации при достижении установленных пороговых значений концентраций.
- Замыкание/размыкание сухих контактов реле и управление тем самым внешними устройствами (вентиляция, сирена и т.д.).
Область применения блока питания и сигнализации БПС-21М-11Ц ИБЯЛ.411111.042-25
Данные блоки питания и сигнализации применяются в составе газоаналитических систем, для измерения концентрации веществ в нескольких точках одновременно. БПС-21М питает и принимает сигнал с информацией об измерении от датчиков, установленных в точках контроля. Данные системы применяются на нефтехимических, химических и нефтеперерабатывающих производствах. А также на предприятиях электро- и теплоэнергетике, металлургической, химической, нефтеперерабатывающей, целлюлозно-бумажной, пищевой, фармацевтической и др. отраслях промышленности.
Блоки питания являются стационарными автоматическими приборами непрерывного действия.
Отличительные особенности
- Прием поканального токового выходного сигнала (4-20) мА
- Свето-звуковая сигнализация по каждому каналу;
- Индикация неисправности и обрыва цепи по каждому каналу;
- "Сухие" контакты для подключения внешних устройств.
Блоки модульного исполнения обрамлены металлическим корпусом и состоят из каркаса с кросс-платой и установленными модулями. Выпускаются в общепромышленном и взрывозащищенном исполнении ([Exib]IIC) с степенью защиты от внешних воздействий IP20.
Методика поверки
Поверка проводится в соответствии с документацией «Блоки питания и сигнализации БПС-21М-11Ц. Методика поверки», которая является приложением А к руководству по эксплуатации ИБЯЛ.411111.042 РЭ, утвержденным ГЦИ СИ ВНИИМС в 2007 г.
Основное оборудование для поверки: миллиамперметр М2015, вольтметр универсальный В7-22, класс точности 0,2.
Межповерочный интервал для блоков БПС-21М-11Ц - 12 мес.
Основные технические характеристики
| Характеристика | Значение | Примечание |
|---|---|---|
| Количество токовых выходов |
11 | |
| Цифровые интерфейсы передачи данных |
RS485 | протокол MODBUS RTU |
| Количество релейных выходов |
45 | |
| Сигнализация | звуковая | |
| Напряжение питания |
24 В | |
| Потребляемая мощность, ВА, не более | от 30 до 90 | в зависимости от числа каналов |
| Температура окружающей среды, °С | 1 – 50 |
Габаритные размеры БПС-21М-11Ц
Длина - 485 мм
Ширина - 210 мм
Высота - 190 мм
Вес - 15 кг.
Монтажный чертеж
Мы предлагаем для поставки стационарные газоанализаторы контроллеры для анализаторов газов. БПС-21М-11Ц ИБЯЛ.411111.042-25 блок питания и сигнализации, артикул ИБЯЛ.411111.042-25 по цене 346 800 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Анализируемые компоненты
Список веществ, анализируемых блоком БПС-21М-11Ц, зависит от набора применяемых датчиков, датчики со своими характеристиками представлены ниже в таблице:
| Датчик | Сенсор | Анализируемые вещества | Забор пробы | Взрывозащита | Защита корпуса |
|---|---|---|---|---|---|
ДАК |
Инфракрасный | Метан (СН4) Пропан (С3Н8) Сумма углеводородов (сумма CH) Пары нефтепродуктов и нефти Объемная доля диоксида углерода (СО2) |
диффузионный | 1ExdIIBT4 1Exd[ib]IIСT4X 1Exd[ib]IIBT4X 1ExdIIBT4 |
IP54 |
ДАМ |
Термомагнитный | Кислород (O2) Водород (H2) Диоксид углерода (CO2) Дейтерий |
диффузионный или принудительный | 1Exd[ib]IICT6X | IP54 |
ДАТ-М |
Термохимический | Довзрывоопасные концентрации горючих газов | диффузионный или принудительный | 1ExibdIIСT6X 1ExibdIIВT6X 1ExdIICT6 |
IP54 IP66 |
ДАХ-М |
Электрохимический | Окись углерода (CO) Сероводород (H2S) Диоксид серы (SO2) Хлор (Cl2) Диоксид азота (NO2) Хлороводород (HCl) Аммиак (NH3) |
диффузионный или принудительный | 1ExibIICT6 X 1Exd[ib]IICT6 |
IP54 IP65 |
Комплект поставки
- Блок БПС-21М-11Ц;
- Руководство по эксплуатации;
- Техническая и эксплуатационная документация прибора;
- Комплект принадлежностей и запасных частей.
Дополнительно по заказу поставляются:

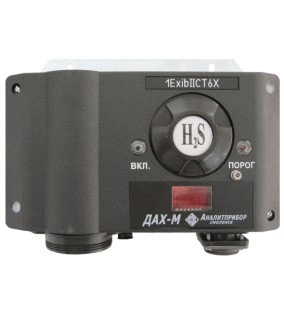

- Датчики ДАХ-М ИБЯЛ.413412.005;

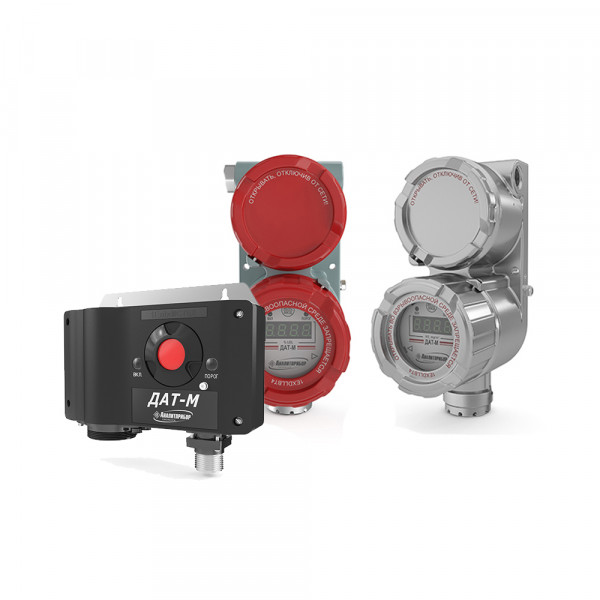

- Датчики ДАТ-М ИБЯЛ.413216.044;
- Сигнализатор СТМ-30 ИБЯЛ.424339.001;
- Датчики ДАК ИБЯЛ.418414.071;
- Термомагнитные датчики ДАМ ИБЯЛ.407111.002.
