Сигнализатор СТМ-10-0010ДЦ АПИ2.840.069
Официальный дилер.
 |
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки сигнализаторов СТМ-10 на условиях не хуже условий, которые предлагает сам производитель. Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели сигнализаторов СТМ-10. За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
Модель "10 ДЦ" - одна из самых популярных модификаций в серии сигнализаторов СТМ-10. Вообще кодировка "ДЦ", которая обозначает Диффузионный способ пробоотбора и наличие Цифровой индикации - наиболее востребованная, т.к. подобные приборы удовлетворяют требования подавляющего большинства пользователей и, наряду с этим, имеют доступную стоимость.
Именно поэтому, модели с кодировкой "ДЦ" на конце как правило имеются в наличии на складе.

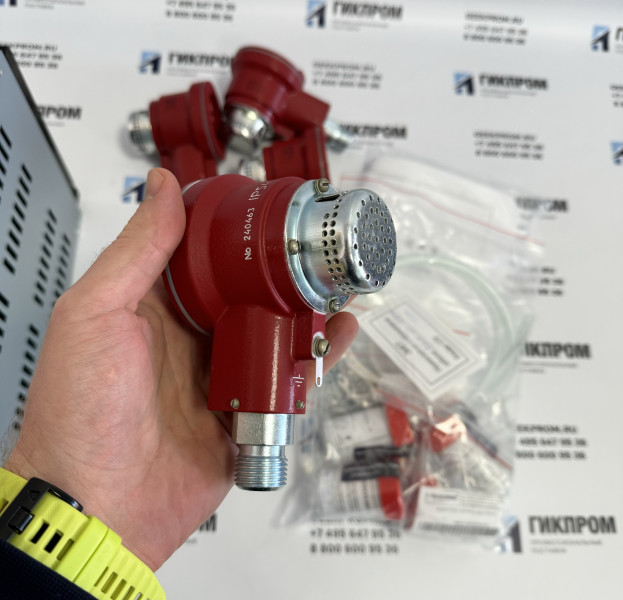

Сигнализатор СТМ-10-0010 ДЦ АПИ2.840.069 - стационарный прибор, используемый для постоянного автономного контроля довзрывных концентраций горючих газов, веществ и паров. При превышении пороговых значений по концентрации, прибор сигнализирует об этом событии и включает/выключает внешние устройства через реле. Таким образом, сигнализатор СТМ-10 обеспечивает безопасность на объектах химической и нефтехимической промышленности.
СТМ-10 - газоанализатор модульной архитектуры, который позволяет заказать то количество выносных датчиков и плат приема сигнала от них, сколько требуется для решения конкретной задачи. А также гибкая карта заказа, которая позволяет не переплачивать деньги за ненужные функции, такие как "цифровая индикация", "принудительный забор пробы", "калибровка по гексану", "низкотемпературное исполнение", "наличие резервного БПС" и исполнение в соответствие с требованиями речного и морского регистров. Сигнализаторы СТМ-10 - прогрессивное решение на рынке стационарных газоанализаторов от ведущего производителя.
СТМ-10 способен работать в тяжелейших погодных и температурных условиях (от -60 до +50) и контролировать более 140 различных горючих веществ. Прибор имеет модификацию, которая соответствует требованиям РМРС, поэтому СТМ-10 способен применяться на морских и речных судах.
Модель СТМ-10-0010 ДЦ (кодировка)
- СТМ-10 - наименование модели сигнализатора;
- 0010 - 10 каналов измерения;
- Д - диффузионный способ отбора пробы;
- Ц - с цифровой индикацией.
Функции сигнализатора
- Контроль концентрации горючий веществ и выдача сигнала при превышении пороговых значений ПОРОГ 1 и ПОРОГ 1;
- Функция самодиагностики на предмет обрыва цепи и/или короткого замыкания;
- управление внешними устройствами чеез замыкание/размыкание реле при определенных событиях (достижение концентрацией ПОРОГ1 или ПОРОГ2, обрыв цени или неисправность);
- Индикация концентрации онлайн (на датчике и/или на головном устройстве - в зависимости от модели).
Модификации датчиков сигнализатора СТМ-10
Сигнализатор СТМ-10 производятся в различных исполнениях, различаются они прежде всего по количеству каналов (от 1 до 10), наличия или отсутствия резервного канала, способа забора пробы (принудительный или диффузионный), наличия или отсутствия цифровой индикации, калибровке по гексану, соответствию требованиям РМРС.
Область применения сигнализатора СТМ-10-0010 ДЦ
- На предприятиях добычи, транспортировки и переработки нефти и газа
- На предприятиях газового хозяйства
- На автозаправочных станциях
- Окрасочные цеха
- Канализационные участки
- Промышленные котельные на газу и жидком горючем топливе
Монтажный чертеж
Схема электрических внешних подключений
Схема подключения для проверки сигнализаторов СТМ-10-0010 ДЦ (диффузионный отбор пробы)
- баллон с ПГС,
- ВТР - вентиль точной регулировки,
- ИР - индикатор расхода,
- трубка ПВХ или силиконовая,
- колпачок поверочный ИБЯЛ.735611.002-01,
- датчик, который проверяем,
- БПС - блок сигнализации и питания.
ЗИП и ремонтные компоненты для СТМ-10
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. Сигнализатор СТМ-10-0010ДЦ АПИ2.840.069, артикул АПИ2.840.069 по цене 598 600 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики СТМ-10-0010 ДЦ
| Характеристика сигнализаторов СТМ-10 | Значение |
|---|---|
| Диапазон измерения, % НКПР | 0 - 50 |
| Диапазон сигнальных концентраций, % НКПР | 5 - 50 |
Стандартные пороги сигнализаций, % НКПР (можно регулировать) - порог 1 - порог 2 |
11 |
Основная абсолютная погрешность, % НКПР, не более: - для измерения - для срабатывания сигнализации |
± 5 ± 1 |
| Время срабатывания сигнализации, с, не более | 10 |
| Время прогрева сенсоров, мин, не более | 5 |
Срабатывание «сухих» контактов реле при срабатывании сигнализации: - предварительной (на каждом канале) |
1 группа |
| Выходной унифицированный сигнал, В | 0 - 1 |
| Токовый выходной сигнал, мА | 4 - 20 |
Линия связи с блоком питания: - сечении жилы, мм2, не менее |
1,5 |
| Число проводников линии связи | 4 |
Питание сигнализатора СТМ-10, В: - переменное |
220 |
| Срок службы сигнализатора СТМ-10, лет, не менее, | 10 |
Степень пылевлагозащиты: - корпус датчик, - газопроницаемый стакан датчика - блок сигнализации и питания |
IP54 IP21 IP20 |
| Маркировка взрывозащиты | 1ExdIICT4 |
| Условия эксплуатации сигнализатора СТМ-10 | |
Температура окружающей среды: - для датчика |
|
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность воздуха | от 30 до 98 % при 25°С или при 35°С (для тропического исполнения) |
| Вибрация | частотой 25 Гц и амплитудой не более 0,1 мм |
| Содержание пыли не более | 10 мг/м3 |

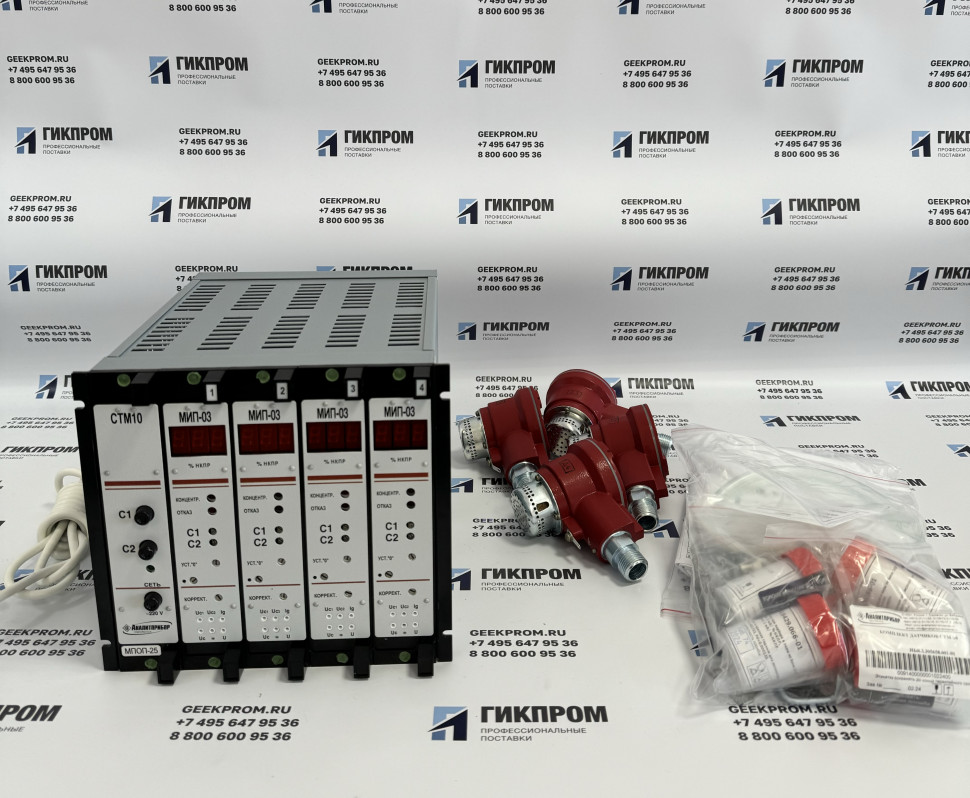

Комплект поставки СТМ-10-0010 ДЦ
- Сигнализатор СТМ-10 заказанной модификации.
- Датчики или (для принудительного забора) блоки датчиков в количестве, указанном в обозначении прибора.
- Блок питания и сигнализации.
- Эксплуатационная документация.
- Комплект ЗИП.
За отдельную плату для поверки сигнализаторов поставляются: смесь CH4 в воздухе в 4-х литровых баллонах, ИР - индикатор расхода, ВТР - вентиль точной регулировки.
Модификации СТМ-10
Кодировка названий моделей
Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где
N - количество каналов от 1 до 10;
(Р) - наличие резервного блока питания для нечетного количества каналов;
Д(П) - диффузионный (принудительный) забор пробы;
Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
(Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
(Г) - исполнение с поверочным компонентом гексаном;
(М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.
