Сигнализатор горючих газов стационарный СТМ-10-0004 ДБ
Официальный дилер.
Сигнализатор СТМ-10-0004 ДБ - стационарный прибор, используемый для постоянного автономного контроля довзрывных концентраций горючих газов, веществ и паров. При превышении пороговых значений по концентрации, прибор сигнализирует об этом событии и включает/выключает внешние устройства через реле. Таким образом, сигнализатор СТМ-10 обеспечивает безопасность на объектах химической и нефтехимической промышленности.
СТМ-10 - газоанализатор модульной архитектуры, который позволяет заказать то количество выносных датчиков и плат приема сигнала от них, сколько требуется для решения конкретной задачи. А также гибкая карта заказа, которая позволяет не переплачивать деньги за ненужные функции, такие как "цифровая индикация", "принудительный забор пробы", "калибровка по гексану", "низкотемпературное исполнение" и исполнение в соответствие с требованиями речного и морского регистров. Сигнализаторы СТМ-10 - прогрессивное решение на рынке стационарных газоанализаторров от ведущего производителя.
Специалисты компании ООО "ГИКПРОМ" всегда готовы подобрать нужную модификацию сигнализатора СТМ-10-0004 ДБ по минимальной стоимости на рынке. Мы сможем предложить оптимальную стоимость и условия поставки.
СТМ-10 способен работать в тяжелейших погодных и температурных условиях (от -60 до +50) и контролировать более 140 различных горючих веществ. Прибор имеет модификацию, которая соответствует требованиям РМРС, поэтому СТМ-10 способен применяться на морских и речных судах.
Модель СТМ-10-0004 ДБ (кодировка)
- СТМ-10 - наименование модели сигнализатора;
- 0004 - 4 канала измерения;
- Д - диффузионный способ отбора пробы;
- Б - без цифровой индикации.
Функции сигнализатора СТМ-10-0004ДБ
- Контроль концентрации горючий веществ и выдача сигнала при превышении пороговых значений ПОРОГ 1 и ПОРОГ 1;
- Функция самодиагностики на предмет обрыва цепи и/или короткого замыкания;
- управление внешними устройствами чеез замыкание/размыкание реле при определенных событиях (достижение концентрацией ПОРОГ1 или ПОРОГ2, обрыв цени или неисправность);
- Индикация концентрации онлайн (на датчике и/или на головном устройстве - в зависимости от модели).
Модификации датчиков сигнализатора СТМ-10
Сигнализатор СТМ-10 производятся в различных исполнениях, различаются они прежде всего по количеству каналов (от 1 до 10), наличия или отсутствия резервного канала, способа забора пробы (принудительный или диффузионный), наличия или отсутствия цифровой индикации, калибровке по гексану, соответствию требованиям РМРС.
Область применения сигнализатора СТМ-10-0004 ДБ
- На предприятиях добычи, транспортировки и переработки нефти и газа
- На предприятиях газового хозяйства
- На автозаправочных станциях
- Окрасочные цеха
- Канализационные участки
- Промышленные котельные на газу и жидком горючем топливе
Количество каналов и мощности по модификациям СТМ-10
| Варианты исполнения СТМ-10 | Количество каналов | Мощность, Вт | Габаритные размеры, мм |
| СТМ-10-0001 Д(П) Ц(Б) (Н) (Г),-0201ДЦ (Г) | 1 | 10 | 100х202х282 |
| СТМ-10-0001(Р)Д(П)Ц(Б)(Н)(М)(Г) | 1 | 10 | 140х202х282 |
| СТМ-10-0002 Д(П)Ц(Б)(Г) | 2 | 15 | 140х202х282 |
| СТМ-10-0003 (Р)Д(П)Ц(Б)(М)(Г) | 3 | 20 | 220х202х282 |
| СТМ-10-0004 Д(П)Ц(Б)(Н)(Г) | 4 | 25 | 220х202х282 |
| СТМ-10-0005 (Р)Д(П)Ц(Б)(М)(Г) | 5 | 30 | 300х202х282 |
| СТМ-10 -0006 Д(П)Ц(Б)(Г) | 6 | 36 | 300х202х282 |
| СТМ-10-0007 (Р)Д(П)Ц(Б)(М)(Г) | 7 | 42 | 380х202х282 |
| СТМ-10-0008 Д(П)Ц(Б)(Г) | 8 | 48 | 380х202х282 |
| СТМ-10-0009 (Р)Д(П)Ц(Б)(М)(Г) | 9 | 54 | 460х202х282 |
| СТМ-10-0010 Д(П)Ц(Б)(Г) | 10 | 60 | 460х202х282 |
| Датчик (для модификации Д) | ---- | ---- | 137х72х71 |
| Блок датчика (для модификации П) | ---- | ---- | 290х160х260 |
Схема подключения для проверки сигнализаторов СТМ-10-0004 ДБ (диффузионный отбор пробы)
- баллон с ПГС,
- ВТР - вентиль точной регулировки,
- ИР - индикатор расхода,
- трубка ПВХ или силиконовая,
- колпачок поверочный ИБЯЛ.735611.002-01,
- датчик, который проверяем,
- БПС - блок сигнализации и питания.
ЗИП и ремонтные компоненты для СТМ-10
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. Сигнализатор горючих газов стационарный СТМ-10-0004 ДБ, артикул 320406 по цене 228 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики СТМ-10-0004 ДБ
| Характеристика сигнализаторов СТМ-10 | Значение |
|---|---|
| Диапазон измерения, % НКПР | 0 - 50 |
| Диапазон сигнальных концентраций, % НКПР | 5 - 50 |
Стандартные пороги сигнализаций, % НКПР (можно регулировать) - порог 1 - порог 2 |
11 |
Основная абсолютная погрешность, % НКПР, не более: - для измерения - для срабатывания сигнализации |
± 5 ± 1 |
| Время срабатывания сигнализации, с, не более | 10 |
| Время прогрева сенсоров, мин, не более | 5 |
Срабатывание «сухих» контактов реле при срабатывании сигнализации: - предварительной (на каждом канале) |
1 группа |
| Выходной унифицированный сигнал, В | 0 - 1 |
| Токовый выходной сигнал, мА | 4 - 20 |
Линия связи с блоком питания: - сечении жилы, мм2, не менее |
1,5 |
| Число проводников линии связи | 4 |
Питание сигнализатора СТМ-10, В: - переменное |
220 |
| Срок службы сигнализатора СТМ-10, лет, не менее, | 10 |
Степень пылевлагозащиты: - корпус датчик, - газопроницаемый стакан датчика - блок сигнализации и питания |
IP54 IP21 IP20 |
| Маркировка взрывозащиты | 1ExdIICT4 |
| Условия эксплуатации сигнализатора СТМ-10 | |
Температура окружающей среды: - для датчика |
|
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность воздуха | от 30 до 98 % при 25°С или при 35°С (для тропического исполнения) |
| Вибрация | частотой 25 Гц и амплитудой не более 0,1 мм |
| Содержание пыли не более | 10 мг/м3 |

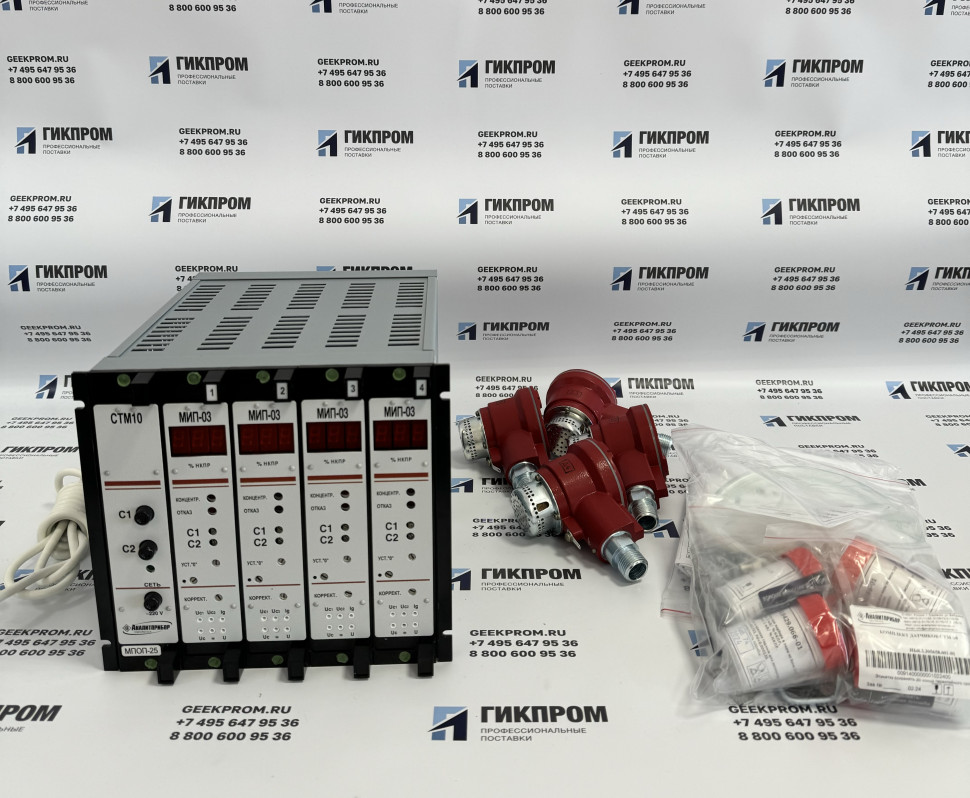

Комплект поставки СТМ-10-0004 ДБ
- Сигнализатор СТМ-10 заказанной модификации.
- Датчики или (для принудительного забора) блоки датчиков в количестве, указанном в обозначении прибора.
- Блок питания и сигнализации.
- Эксплуатационная документация.
- Комплект ЗИП.
За отдельную плату для поверки сигнализаторов поставляются: смесь CH4 в воздухе в 4-х литровых баллонах, ИР - индикатор расхода, ВТР - вентиль точной регулировки.
