Сигнализатор СТМ-30-01 ИБЯЛ.424339.001-01
Официальный дилер.
 |
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки сигнализаторов СТМ-30-01 на условиях не хуже условий, которые предлагает сам производитель. Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели датчиков СТМ-30. За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
Сигнализатор СТМ-30-01 (чертежный номер ИБЯЛ.424339.001-01) – это стационарный прибор непрерывного действия, предназначенные для обеспечения контроля за концентрацией горючих веществ в воздухе рабочей зоны помещений. СТМ-30 выполняет контроль довзрывоопасных концентраций горючих газов и паров и выдачу сигнализации о превышении установленных пороговых значений. А также управление внешними устройствами и передачу информацию на компьютер/диспетчерский блок.
Сигнализаторы СТМ-30 состоят из блока сигнализации и питания (БСП), блока датчика (БД) и/или выносного датчика (ВД).
Модель СТМ-30-01 имеет цифровую индикацию на блоке датчика (БД), на блоке сигнализации и питания (БСП). Способ забора пробы - диффузионный, встроенный.

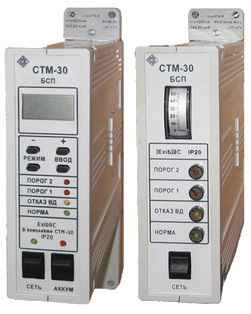

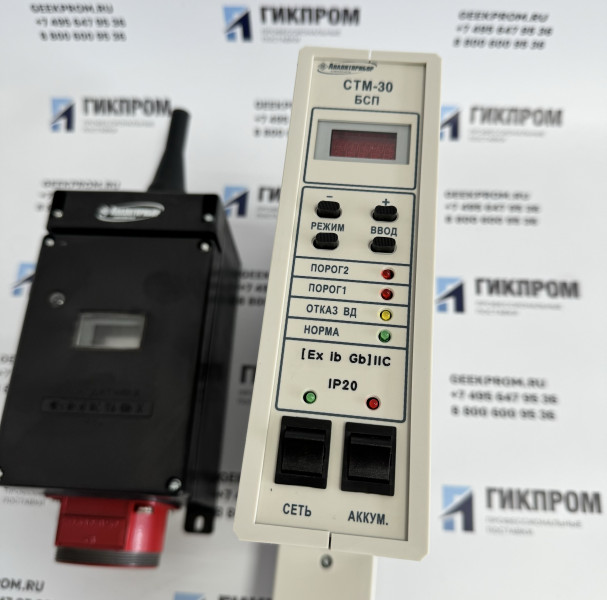

Внешний вид БСП СТМ-30-01
 |
|

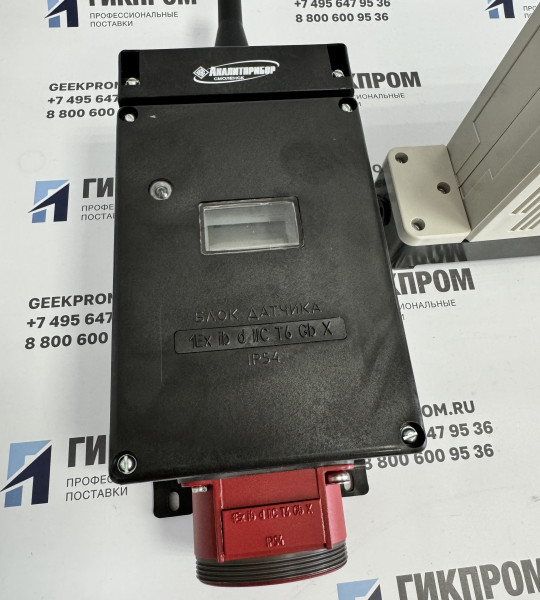

Внешний вид БД с диффузионной подачей пробы СТМ-30-01
 |
|
Отличительные особенности
- Возможность объединять приборы в информационные системы до 1584 точки контроля;
- Срок действия термохимического сенсора - 3 года;
- Взрывозащита;
- Диапазон рабочих температур для датчиков - от -60 до +150 гр. С в зависимости от исполнения;
- Степень пылевлагозащиты - IP54;
- Межкалибровочный интервал - 6 месяцев;
- Межповерочный интервал - 1 год.
Область применения
- нефте- и газодобыча;
- на заправках;
- на промышленных предприятиях;
- на производствах лаков и красок;
- на складах ГСМ;
- на танкерах и прочих судах речных и морских пароходств.
Сигнализатор горючих газов СТМ-30 - это устройство, предназначенное для обнаружения и предупреждения о наличии горючих газов в воздухе. Он используется в различных отраслях промышленности, где существует риск возникновения пожаров или взрывов, связанных с горючими газами. Принцип работы сигнализатора основан на измерении концентрации газа в воздухе и сравнении ее с пороговым значением. Если концентрация превышает порог, то сигнализатор выдает звуковой и световой сигнал, оповещая о наличии газа.Существуют различные типы сигнализаторов горючих газов, отличающиеся по принципу действия и чувствительности. Некоторые из них работают на основе инфракрасных датчиков, другие - на основе электрохимических сенсоров.
Важно отметить, что сигнализаторы горючих газов требуют регулярного обслуживания и проверки работоспособности. Это необходимо для обеспечения их надежной работы и предотвращения возможных аварий.
Все возможные модификации СТМ-30

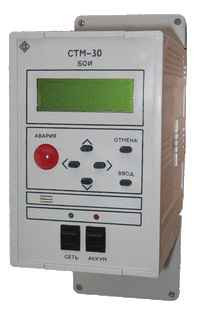

| Модификация | Цифровая индикация на блоке датчика (БД) | Наличие блока обработки информации (БОИ) | Индикация на БСП | Способ забора пробы, исполнение датчика | Наличие цифрового выхода RS 232 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Цифровая | стрелочная | Диффузный, встроенный | Диффузионный, выносной на 5 м | Диффузионный, высокотемпературный | Принудительный, встроенный | ||||
| СТМ-30 ИБЯЛ.424339.001 |
+ | + | + | + | + | ||||
| СТМ-30-01 ИБЯЛ.424339.001-01 |
+ | + | + | ||||||
| СТМ-30-02 ИБЯЛ.424339.001-02 |
+ | + | + | + | + | ||||
| СТМ-30-03 ИБЯЛ.424339.001-03 |
+ | + | + | ||||||
| СТМ-30-04 ИБЯЛ.424339.001-04 |
+ | + | + | + | + | ||||
| СТМ-30-05 ИБЯЛ.424339.001-05 |
+ | + | + | ||||||
| СТМ-30-06 ИБЯЛ.424339.001-06 |
+ | + | + | + | + | ||||
| СТМ-30-07 ИБЯЛ.424339.001-07 |
+ | + | + | ||||||
| СТМ-30-50 ИБЯЛ.424339.001-50 |
+ | ||||||||
| СТМ-30-51 ИБЯЛ.424339.001-51 |
+ | ||||||||
| СТМ-30-52 ИБЯЛ.424339.001-52 |
+ | ||||||||
| СТМ-30-53 ИБЯЛ.424339.001-53 |
+ | ||||||||
| СТМ-30-54 ИБЯЛ.424339.001-54 |
+ | + | |||||||
| СТМ-30-55 ИБЯЛ.424339.001-55 |
+ | + | |||||||
| СТМ-30-56 ИБЯЛ.424339.001-56 |
+ | + | |||||||
| СТМ-30-57 ИБЯЛ.424339.001-57 |
+ | + | |||||||
Датчики выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕхdibIICT(Т3).
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. Сигнализатор СТМ-30-01 ИБЯЛ.424339.001-01, артикул ИБЯЛ.424339.001-01 по цене 144 600 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
| Характеристики СТМ-30 | Значения |
|---|---|
| Диапазон измерения СТМ-30: - % НКПР - % об. по СН4 (для СТМ-30-30, СТМ-30-31) | 0 - 50 0 - 2,5 |
| Диапазон показаний СТМ-30, - % НКПР - % об. по СН4 (для СТМ-30-30, СТМ-30-31) | 0 - 100 0 - 5,0 |
| Диапазон настройки порогов: | от 1,5 до 51,2 %НКПР |
| Стандартная установка порогов: - % НКПР - %об. (для СТМ-30-30, СТМ-30-31) | 1-й 2-й 7 11 1 2 (пороги регулируемые) |
| Основная абсолютная погрешность, не более: - для измерения - для сигнализации | по метану ± 5 %НКПР ± 0,25 %об. (для СТМ-30-30, СТМ-30-31) ± 2,5 %НКПР ± 0,1 %об. (для СТМ-30-30, СТМ-30-31 ) |
| Маркировка взрывозащиты: - БСП - БД сигнализаторов СТМ-30, -05, -50, -51, -53…-55, -57 - ВД сигнализаторов СТМ-30, -05, -50, -51, -53…-55, -57 - БД сигнализаторов СТМ-30-06, -07, -52, -56 - ВД сигнализаторов СТМ-30-06, -07, -52, -56 | [Exib]IIС 1ExibIICT6 Х 1ExibdIICT6 1ExibIICT3 Х 1ExibdIICT3 |
| Степень пылевлагозащиты: - БСП - БД, ВД | IP20 IP54 |
| Время срабатывания сигнализации Т0,6, с, не более | 7 |
| Время прогрева сигнализатора СТМ-30, мин, не более | 10 |
| Время непрерывной работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее | 4320 |
| Расход контролируемой среды для сигнализаторов с принудительной подачей контролируемой среды, не менее, дм3/ч. | 48 |
| Выходные сигналы: - токовый - цифровой | 4-20 мА, нагрузка не более 500 Ом RS232, RS485 (с БОИ) |
| Срабатывание “сухих” контактов реле при срабатывании сигнализации: - предварительной - аварийной - неисправности | одна группа две группы одна группа |
| Длина линии связи БСиП с блоком датчика, м, не более: | 1 000, с R жилы не более 10 Ом |
| Число проводников линии связи | 3 2 (с цифровой индикацией) |
| Питание СТМ-30, В: - переменное - резервное постоянное (для модификации с цифровой индикацией) | 220 24 |
| Потребляемая мощность СТМ-30, не более - при питании от сети переменного тока - при питании от внешнего резервного источника постоянного тока | 10 ВА 10 Вт |
| Габаритные размеры СТМ-30, мм: - БОИ - БСиП - блок датчика для СТМ-30,-01, -50, -54 - блок датчика для СМТ-30-02, -03, -51, -55 - блок датчика для СТМ-30-04, -05, -53, -57 - блок датчика для СТМ-30-06,-07, -52, -56 - выносной датчик для СМТ-30-02, -03, -06, -07, -51, -52, -55, -56 - выносной датчик для СТМ-30-04, -05 | 303х118х230 303х56х230 270х130х105 264х100х105 200х180х155 266х100х205 130х65х205 200х180х155 |
| Масса СТМ-30, кг: - БОИ - БСиП - блок датчика для СТМ-30,-01, -50, -54 - блок датчика для СМТ-30-02, -03, -51, -55 - блок датчика для СТМ-30-04, -05, -53, -57 - блок датчика для СТМ-30-06,-07, -52, -56 - выносной датчик для СМТ-30-02, -03, -06, -07, -51, -52, -55, -56 - выносной датчик для СТМ-30-04, -05 | 2,2 1,9 1,5 2,0 2,9 2,4 1,0 2,9 |
| Средняя наработка на отказ сигнализаторов в условиях эксплуатации не менее, ч (при этом допускается замена ТХД или комплекта ЧЭ, выработавших свой ресурс) | 30000 |
| Срок службы СТМ-30, лет, не менее* (при условии своевременной замены комплекта ЧЭ ТХД, в соответствии с их сроком службы) | 10 |
| Гарантийный срок, мес.: - сигнализатор СТМ-30, - ТХД | 18 12 |
| Параметры искробезопасных цепей БСП сигнализаторов: - максимальное выходное напряжение Uо - максимальный выходной ток Io - максимальная внешняя индуктивность Lo - максимальная внешняя емкость Со | Uо - 16 В 200 мА 0,4 мГн 0,25 мкФ |
| Условия эксплуатации сигнализаторов СТМ-30, -01-...-07, -30...-57 | |
| Температура окружающей среды: - для БСиП и БОИ - для БД с цифровой индикацией - для БД СТМ-30-30, СТМ-30-31 - для блока датчика без цифровой индикации - для выносного датчика: высокотемпературный | от 1 до +50°С от -40 до +50°С от -20 до +50°С от -60 до +50°С от 1 до +150°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность: - БСП - остальные составные части сигнализатора | от 30 до 80 % при температуре 35°С от 30 до 95 % при температуре 35°С |
