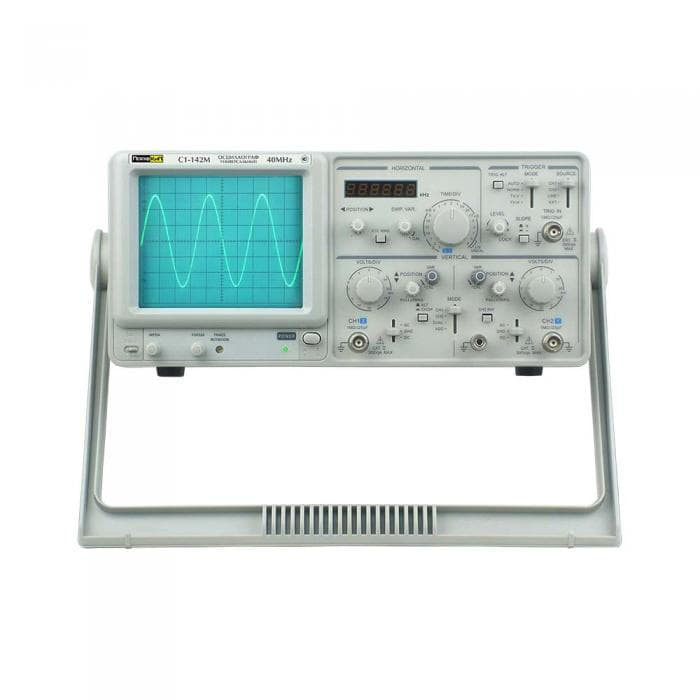

Осциллограф сервисный ПрофКИП С1-142М

Описание осциллографа сервисного ПрофКИП С1-142М:

Осциллограф сервисный ПрофКИП С1-142М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГЦ до 20 МГц.

Осциллограф ПрофКИП С1-142М может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф сервисный ПрофКИП С1-142М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами, а также имеет встроенный 6-разрядный частотомер.

Отличительные особенности осциллографа ПрофКИП С1-142М:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 40 МГц;
• ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
• Высокая чувствительность по вертикали: до 20 В /дел;
• ALT функция запуска;
• Масштабирование развертки: х 10;
• Выходной сигнал: ось Z, канал 1 (CH1);
• ТВ-синхронизация, режим X-Y;
• Встроенный 6-разрядный частотомер;

Технические характеристики ПрофКИП С1-142М:

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	12 кВ
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Y-ATT	переключатель
Чувствительность	х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1	0 МГц … 40 МГц (открытый вход) 10  Гц … 40 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10  Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 8,75 нс х5: ≤ 25 нс
Входной импеданс	~ 1 МОм /25 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании
Точность	±3% ±5% при масштабировании
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5% ±10% при масштабировании
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)	1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Частотомер
Разрядность	6-разрядный
Полоса пропускания	10 Гц … 40 МГц
Общие данные
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	310 х 150 х 455 мм
Вес	8 кг

Комплект поставки

№	Наименование	Количество
1	Осциллограф сервисный ПрофКИП С1-142М	1 - шт.
2	Делитель	2 - шт.
3	Кабель питания	1 - шт.
4	Руководство по эксплуатации	1 - шт.
