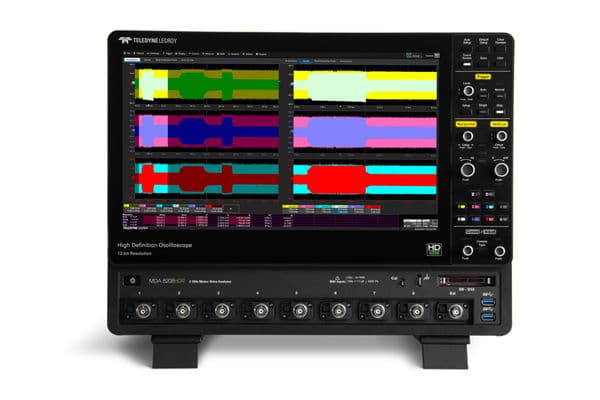

Осциллограф MDA 8208HDR

Описание осциллографа MDA 8208HDR

Улучшенная модель анализаторов электродвигателей и силовых приводов MDA 8000HDR (Motor Drive Analyzers) конструктивно реализована на базе новой серии WaveRunner 8000HDR (осциллографы высокого разрешения/ HDO) и имеет 8 аналоговых каналов, 12-битное вертикальное разрешение (доступно постоянно!), длину памяти для сбора данных до 5 ГБ (1,25 ГБ на 8 активных каналах), частоту дискретизации 10 ГГц и полосы пропускания до 2 ГГц. Модели представляют собой прибор «2 в 1»: объединение цифрового запоминающего осциллографа и анализатора электрической мощности в одном корпусе. Новый анализатор MDA 8000HDR это фантастический, специализированный продукт, который предлагает уникальные прикладные ресурсы для измерений электроустановок и анализа 3-х фазных устройств.

Используя новую технологию OscilloSYNC два WaveRunner 8000HDR формируют 16 канальную (в два раза больше, чем было доступно ранее) систему для измерений с выводом информации на один 40 см дисплей. Как и предыдущая серия MDA 8000HDR, обновленная линейка выполняет комплексный статический и динамический трехфазный анализ электрической мощности и функционирования механических приводов с удовлетворением всех задач испытаний электродвигательной системы в целом.

Современным трендом является повсеместное распространение и рост сложности электродвигателей и приводов, которые всё в большей степени оптимизированы для динамических режимов и условий эксплуатации. Возможности традиционных средств измерений и анализа мощности сегодня не всегда отвечают потребностями промышленности в динамическом анализе мощности. В то же время, осциллограф является традиционным инструментом получения информации о работе встроенной системы управления. Однако два прибора выполняющих измерения в различных доменах, имеют сложности в корреляции их наборов данных (а значит и интерпретации событий), что не позволит инженерам полностью изучить и понять работу тестируемой системы.

Для сбора полной информации MDA 8000HDR позволяет фиксировать форму сигнала сразу в нескольких точках системы - в приводе 3-х фазного преобразователя мощности, в каждом их силовых транзисторов, оценивать данные о скорости вала двигателя, информацию об угле положения и от датчика крутящего момента встроенной системы управления. Таким образом, выполняется совмещенный трехфазный электрический и механический анализ мощности силового устройства. Новый MDA как анализатор мощности обеспечивает статические измерения мощности (стабильные состояния в цепи), а также выполняет измерения мощности в условиях динамических процессов при эксплуатации. Далее анализатор обеспечивает отображение формы кривой мощности в каждом цикле и изменения её значений с течением времени.

Кривые мощности (графики) могут быть взаимно скоррелированы во времени с помощью уникальной функции Zoom+Gate (Масштабирование + Измерение в диапазоне) и большой длине памяти сбора данных для детектирования различных динамических событий и соотнесения их с другими процессами в шине питания или системе управления. Кроме того, мощность может быть проанализирована за короткий период времени, сопоставимый с одним циклом переключения полупроводникового элемента (не обеспечивается обычным анализатором мощности), что представляет важную информацию при отладке современных систем управления приводом двигателя. Все эти возможности, в совокупности с наличием 16 синхронизированных входных каналов сбора данных предоставляют мощные ресурсы для полного понимания работы всей системы в целом.

Отличительные особенности MDA 8208HDR

• Анализ электрической мощности и анализ мощности электродвигателей и приводов в серии MDA 8000HDR;
• Режим “Анализатор спектра” – опция;
• Сегментированная развертка, интеллектуальная система синхронизации;
• Синхронизация и декодирование протоколов последовательной передачи данных (опция);
• Возможность интеграции с пакетами MathCad, MatLab, Excel;
• Пользовательский интерфейс MAUI + One Touch;
• Режим мультизакладок Q-ScapeTM для оптимизации использования рабочей части экрана;
• Расширенные возможности наблюдения и анализа: 12 математических функций, 12 масштабированных форм сигналов, 12 сохраненных сигналов;
• Программные опции: анализ электрической мощности, графики гистограмм гармонического анализа и векторные диаграммы, анализ джиттера, цифровые фильтры, анализ на ЭМС, анализ по телеком. маскам и глазковым диаграммам;
• Приложение LabNotebook для создания отчетов и документирования результатов;
• Поддержка более 30 пробников (токовых, дифференциальных, высоковольтных) с интерфейсом ProBus;
• Возможность объединения 2-х однотипных моделей, для создания 16 канального осциллографа;
• Большой цветной сенсорный ЖК дисплей (39,62 см);
• «Открытая» платформа на базе ОС WIN 10 (64 bit).

Технически характеристики осциллографа MDA 8208HDR

Параметр	Значение
Тип осциллографа	Цифровой
Число каналов	8
Полоса пропускания	2 ГГц
Максимальная частота дискретизации	10 ГГц
Максимальный объем памяти	200 МБ (опционально до 5 ГБ)
АЦП (бит)	12
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Интерфейс	USB, LAN, Опция - GPIB
Дисплей	TFT, емкостный сенсорный, диагональ 39,62 см, разрешение 1900×1080 точек (Full HD)
Масса (кг)	11,1

Комплектация MDA 8208HDR

№	Наименование	Количество
1	Осциллограф MDA 8208HDR	1 - шт.
2	Шнур питания	1 - шт.
3	Пассивный пробник 500 МГц	4 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Расширенное описание MDA 8208HDR.pdf

Мы предлагаем для поставки радиоизмерительные средства осциллографы. Осциллограф MDA 8208HDR, артикул 159320 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
