Осциллограф АКИП-4115/1А
Описание осциллографа АКИП-4115/1А:
Осциллограф АКИП-4115/1А – это функциональный, высокоточный аппарат, который предназначается для анализа форм и измерения амплитудных и временных параметров электрических сигналов. Главным показателем успеха при работе с таким видом аппаратуры является точность показаний. Данный прибор одинаково широко применяется для испытаний, проводимых в лабораторных, так и в полевых условиях. Благодаря отличной защите от негативных воздействий, а также наилучшим эксплуатационным характеристикам, данный прибор считается эталоном. Он выдаёт минимальную погрешность, а при самых больших нагрузках будет стабильно и хорошо работать.
Отличительные особенности устройства:
- Оборудование серии - АКИП-4115/1А,
- Измеритель высокоточный (минимальный процент искажений),
- Надёжный, долговечный,
- Выполнено оборудование из прочных, современных и качественных материалов,
- Данный агрегат считается эталоном по всем критериям,
- Внешний вид безупречный,
- Оборудование двухканальное,
- С полосой пропускания 25 МГц,
- Устройство с максимал. Частотой дискретизации 500 МГц,
- Оборудование с большим объёмом памяти (32 кБ),
- С интерполяцией - Sin X/х, линейной,
- Возможность проведения математических действий (сложение, вычитание, умножение, деление),
- Устройство с цифровыми фильтрами (ФВЧ, ФНЧ, полосовым, режекторным),
- Измерения можно проводить автоматические или курсорные,
- Автоматические измерения – до 32 параметров,
- Устройство с режимом автоизмерения задержек до двух сигналов,
- Наличие режима покадровой регистрации осциллограмм,
- Наличие режима накопления,
- Наличие режима пиковый детектор,
- С возможностью хранить 20 осциллограмм,
- Устройство с двадцатью профилями настроек,
- Устройство с двумя шаблонами допускового контроля,
- С выходом сигнала годен/негоден,
- Синхронизацией по фронту, длительности, ТВ, времени нарастания,
- Наличие большого и удобного цветного экрана, с диагональю 17.8 см для считывания информации,
- Связь с компьютером имеется,
- Напряжение питания 100, 240 В,
- Устройство лёгкое, его можно транспортировать с одного места на другое (его вес составляет всего 2.5 кг),
- Гарантийный срок – 1 год.

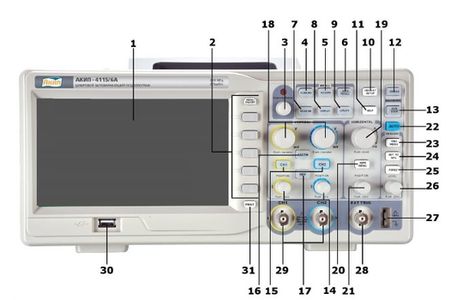

Внешний вид и основные элементы передней панели АКИП-4115/1А:
- Жидко кристаллический экран
- Кнопки управления меню.
- Кнопка регулировки яркости
- Курсоры – кнопка и индикатор включения меню управления курсорами
- Сбор информации - кнопка и индикатор включения меню управления сбором информации
- Запись\Вызов - кнопка и индикатор включения меню управления записью \воспроизведением профилей и осциллограмм
- Измерения – кнопка и индикатор включения и выключения меню измерений.
- Экран – кнопка и индикатор включения и выключения меню управления режимами экрана.
- Утилиты – кнопка и индикатор включения меню утилит.
- Настройки по умолчанию – кнопка вызова начальных установок
- Помощь - кнопка вызова подсказки управления осциллографом
- Однократный – кнопка и индикатор
- Запуск/ Стоп - кнопка запуска или остановки сбора информации
- Смещение вертикатьное – кнопка и регулятор
- Канал 1 и Канал 2 - кнопка и индикатор
- Математика- кнопка и индикатор управления меню математики
- Опорные – кнопка и индикатор включения или выключения меню управления записью опорных осциллограмм
- В-мВ (Вольт/дел)– регулятор и кнопка установки коэффициента отклонения выбранного канала
- Смещение горизонтальное - кнопка и регулятор
- Горизонтальное меню– кнопка и индикатор включения или выключения горизонтального меню
- с-нс (Время/деление)– регулятор и кнопка установки времени развертки
- Авто установка – кнопка автоматического поиска и установки сигнала
- Меню синхронизации– кнопка и индикатор включения или выключения меню управления режимами синхронизации
- Установка на 50% - кнопка установки уровня запуска на 50% от уровня сигнала
- Перезапуск – кнопка, при нажатии которой происходит перезапуск сбора информации
- Уровень - кнопка и регулятор.
- Калибратор – выход калибратора для компенсации делителей
- Внешняя – гнездо входа внешней синхронизации
- Входные гнезда Канала 1 и Канала 2
- Разъем подключения внешнего USB носителя
- Печать - запуск печати на принтер
- Кнопка включены \выключения сетевого питания
- Разъем подключения сетевого кабеля
- Выход импульсов в режиме допускового контроля
- Разъем USB для дистанционного управления от ПК или подключения принтера
Технические характеристики осциллографа АКИП-4115/1А:
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…25 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3% |
| Время нарастания (не более) | 14 нс |
| Входной импеданс | 1 МОм/13 пФ |
| Макс. входное напряжение | 600 В пик-пик (х10); кат I |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 25 нс – 50 с/дел |
| Погрешность установки Кразв. | 0,01% |
| Режимы работы | Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Каналы 1, 2, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 500 МГц – 1 канал 250 МГц – 2 канала |
| Эквивалентная частота дискретизации | 10 ГГц |
| Интерполяция | Линейная, Sin X / X |
| Объем памяти на канал | быстрая память: 16 кБ (32 кБ при объединении каналов) длинная память: нет |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел) |
| Курсорные измерения | |
| Режимы | ручной, автоизмерения, слежение (трэк) |
| Виды измерений | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB и LAN для дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. |
| Общие данные | |
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); |
| Напряжение питания | 100…240 В (± 10 %), 50 Гц |
| Габаритные размеры | 323 x 136 x 157 мм; |
| Масса | 2,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой запоминающий осциллограф АКИП-4115/1А | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 2 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | ПО EasyScope3.0/АКИП (1CD) | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ серий АКИП-4115 АКИП-4119 АКИП-4127 АКИП-4131.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки серий АКИП-4115 АКИП-4119 АКИП-4127 АКИП-4131.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Руководство по эксплуатации АКИП-4115.pdf
Мы предлагаем для поставки радиоизмерительные средства осциллографы. Осциллограф АКИП-4115/1А, артикул 311993 по цене 39 165 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
