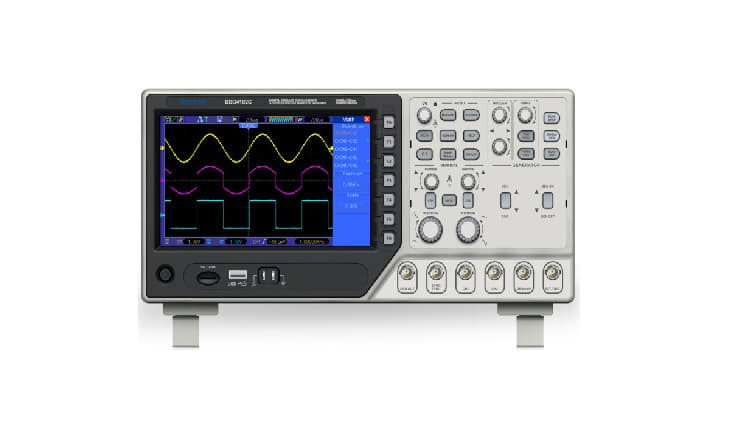

Hantek DSO4102C настольный осциллограф
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
Описание осциллографа Hantek DSO-4102C:
Hantek DSO-4102C – профессиональный осциллограф для визуализации формы и проведения измерений электрических сигналов. Он оснащён большим дисплеем, клавишами для отдельного управления каждым каналом и генератором сигналов произвольной формы (СПФ).
Hantek DSO-4102C – двухканальный осциллограф с высокоскоростными АЦП и микропроцессором, которые обеспечивают скорость обновления информации до 2500 fps. Он позволяет наблюдать за выделенной частью электрического сигнала, проводить автоматические и курсорные измерения его напряжения и временных характеристик.
Прибор поддерживает управление визуализацией осциллограммы в обеих плоскостях, математическую обработку информации с двух каналов: умножение, вычитание, деление, сложение, БПФ. При этом на дисплей разными цветами выводятся исходные осциллограммы и результирующая с возможностью изменения масштаба для детального изучения интересующего участка.
У DSO-4102C шесть типов триггеров, которые могут иметь четыре состояния:
- Автоматическое отображение осциллограммы.
- Ожидание появления триггера.
- Непрерывный сбор данных.
- Захват приостановлен.
Встроенный генератор воспроизводит сигналы распространённых форм из встроенной памяти или произвольных из переносных накопителей. СПФ конфигурируются через приложение WaveEditor на компьютере, где можно изменять частоту, смещение, амплитуду, скважность, тип модуляции, загружать их в виде файлов формата ARB с USB-накопителя или SD-карты.
На дисплей осциллографа можно выводить информацию, получаемую из двух или одного указанного канала, отображать 32 параметра электрических сигналов в наложении или до 8 избранных.
Технические характеристики Hantek DSO-4102C:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 100 МГц |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше. Для несинусоидального сигнала пик должен быть менее 45В. Превышение 30В болжно быть менее 100мс. Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В. При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше. |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 40K |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K - 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 2К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
| Частотомер | |
| Частота | 0 - 50 МГц |
| Входная амплитуда | 400m до 18V (от пика до пика) |
| Развязка | DC |
| точность частоты | +- ошибка базы времени +- отсчет |
| Входной импеданс | >100К |
| Генератор шаблонов сигнала | |
| Разрешене | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
Уаравление и индикация:
Hantek DSO-4102C питается от бытовой сети напряжением 110/220 В. На передней панели его корпуса расположены: жидкокристаллический дисплей, выходы, входы, разъёмы для конфигурирования щупа, подключения SD-карты, USB-интерфейс, поворотный регулятор и органы управления:
- Генератором сигналов произвольной формы.
- Блоками для изменения параметров вертикальной / горизонтальной развёрток.
- Клавиша вызова меню.
- Кнопка подачи / отключения питания.
SD- и USB-разъёмы позволяют сохранять скриншоты на внешнюю память, обновлять прошивку осциллографа, а справочная система – получать краткие сведения о текущей функции или опции. Меню устройства поддерживает цветовые схемы.
Комплект поставки DSO-4102C:
- Цифровой осциллограф Hantek DSO-4102C (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
- Кабель BNC-BNC (1 шт)
Документы:
Мы предлагаем для поставки радиоизмерительные средства осциллографы. Hantek DSO4102C настольный осциллограф, артикул 10003528 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Артикул | DSO4102C |
Производитель | Hantek |
Страна производитель | Китай |
Гарантия (мес.) | 36 |
Количество каналов | 2 |
Частота дискретизации | 1 Гвыб/сек |
Объем памяти на канал | 40К |
Полоса пропускания | 100 МГц |
