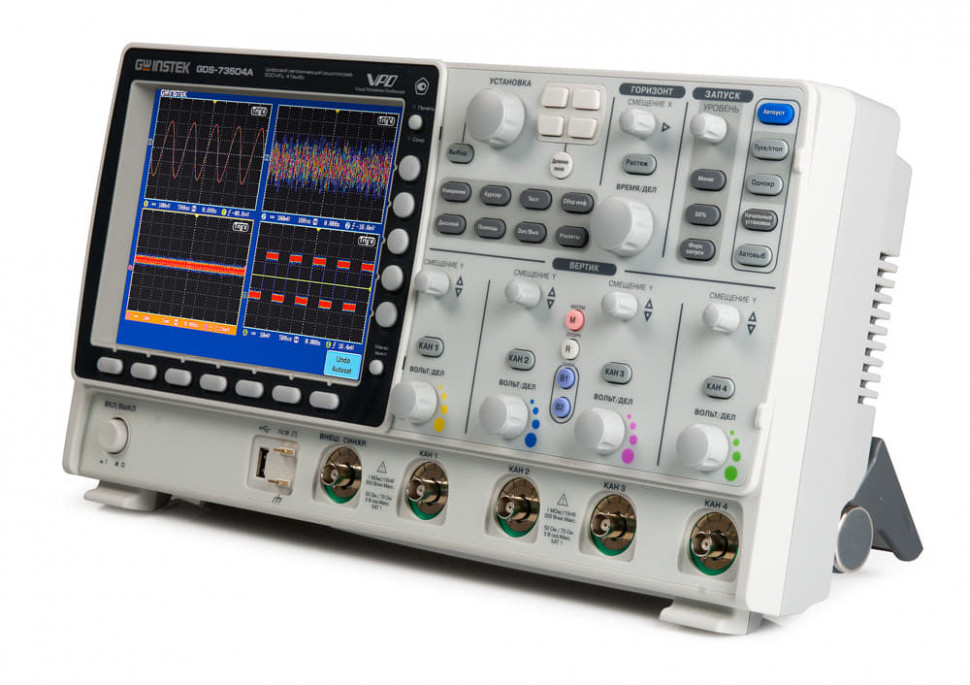

GDS-73152 - Осциллографы цифровые запоминающие

Отличительные особенности цифрового запоминающего осциллографа GDS-73152

• Количество каналов: 2 и 4 (+ вход внеш. синхр EXT)
• Полосы пропускания: 150, 250, 350, 500 МГц
• Максимальная частота дискретизации: 2,5 ГГц (73152, 73252), 4 ГГц (73502A, 73504A), 5 ГГц (73154, 73254, 73352, 73354); эквивалентная 100 ГГц
• Объем памяти 25 К (на канал)
• Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм
• Инновационная технология VPO (virtual persistence oscilloscopes): визуализация сигнала в режиме аналогового осциллографа
• Автоматические измерения параметров (28 видов), курсорные измерения (?U; ?T; 1/?T); функции математики: сложение, вычитание, умножение, деление
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кБ)
• Режимы растяжки окна, самописец и X-Y
• Синхронизация по длительности импульса и ТВ
• Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res)
• Память: 24 осциллограмм, 20 профилей настроек
• Уникальная технология разделения экрана на 2/4 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
• Вывод данных на печать (поддержка PictBrige)
• Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
• Цветной SVGA TFT-дисплей (20 см)
• Выход для подключения внешнего монитора (SVGA)
• Опция: синхронизация и декодирование сигналов шин I2C, SPI (для 73154,73254, 73354, 73504A), UART
• Русифицированное меню

Технические характеристики осциллографа GDS-73152

Характеристика	Параметр	Значения
Канал вертикального отклонения	Число каналов	2/4
	Полоса пропускания (-3 дБ)	0…150 МГц
	Ограничение полосы	до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели
	Коэф. отклонения (Коткл.)	2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом 2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм
	Погрешность установки Коткл.	± 3 %
	Связь по входу	Открытый, закрытый, земля
	Время нарастания	≤ 2,3 нс
	Входной импеданс	50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм
	Математика	+, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
	Погрешность установки Кразв.	± 0,02 %
	Режимы работы	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
синхронизация	Источники синхросигнала	Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхронизации	0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Максимальная частота дискретизации	2,5 ГГц/ 5 ГГц
	Эквив. частота дискретиз.	100 ГГц (для периодического сигнала)
	Длина записи	25 К (на канал)
	Пиковый детектор	2 нс
	Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.)
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра)
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
	Измерение t задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности	Интерфейс	USB, RS-232, LAN, GPIB (опция), SVGA out
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек.
	Разделение экрана (Split Window)	Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
	Режим X-Y	Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3° до 100 кГц
	Внутренняя память	24 осциллограммы, 20 профилей настроек (запись/ считывание)
	Встроенный flash диск	64 мБ
	Линейный выход	3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
измерение мощности и пкэ (опция DS3-PWR)	Измерение	Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I)
	Гармоники	Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS
	Пульсации	Ток, напряжение (U/ I)
	Пусковой ток (In-rush)	Первый пик, второй пик.
анализ сигналов шин I2C, SPI, UART (опция DS3-SBD)	SPI**	Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO)
	I2C	Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные
	UART	Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity.
Общие данные	ЖК-дисплей	Цветной (TFT), диагональ 20 см, 8 ? 10 дел (разрешение 800 ? 600)
	Напряжение питания	100…240 В, 47…63 Гц (автовыбор)
	Потребл. мощность	96 Вт
	Габаритные размеры	400 x 200 x 130 мм
	Масса	4 кг
	Комплект поставки	Шнур питания (1), делитель1:10 (2/4 по числу каналов), РЭ (1)
	Опции	ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертерUSB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения

** Примечание: Для работы на шине SPI требуется модель с 3 входными каналами (GDS-73154, GDS-73254, GDS-73354, GDS-73504).
