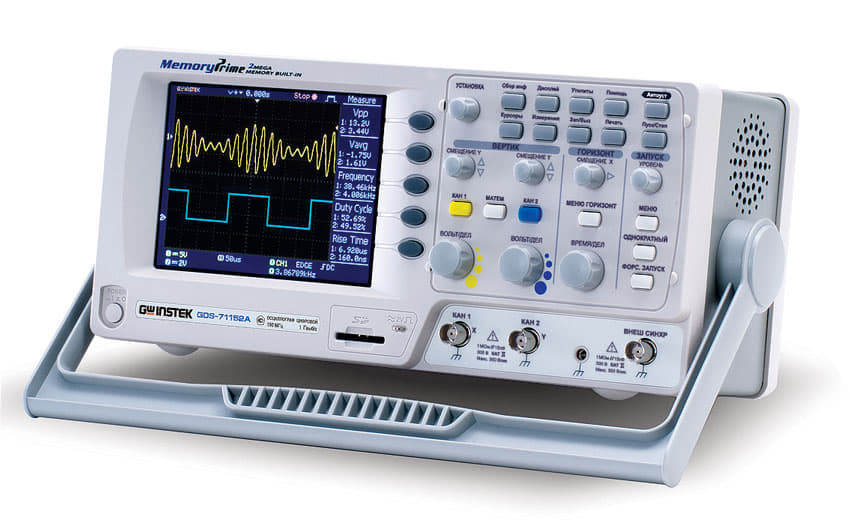

GDS-71062A - Осциллографы цифровые запоминающие 2-канальные

Отличительные особенности цифрового запоминающего осциллографа GDS-71062A

• Количество каналов 2
• Полоса пропускания 60, 100 и 150 МГц
• Максимальная частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
• Объем памяти 1 Мб на канал (2 Мб – при объединении)
• 27 видов автоматических измерений, курсорные измерения (U; T; 1/T)
• Режим автоизмерения временных задержек 2-х сигналов (8 параметров)
• Функция автоустановки параметров развертки, запуска (с блокировкой при необходимости) и усиления
• Функций математики: сложение, вычитание, умножение
• Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Режимы растяжки окна, самописец и XY
• Синхронизация по длительности импульса и ТВ
• Режимы сбора данных: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
• Память: 15 осциллограмм, 15 профилей настроек
• Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%)
• Интерфейсы: USB 2.0 для управления и сохранения данных
• Цветной TFT-дисплей с регулируемой яркостью
• Русифицированное меню, 3 года гарантии

Технические характеристики осциллографа GDS-71062A

Характеристика	Параметр	Значения
Канал вертикального отклонения	Число каналов	2
	Полоса пропускания (-3 дБ)	0…60 МГц
		Ограничение полосы пропускания до 20 МГц
	Коэф. отклонения (Коткл.)	2 мВ/дел…10 В/дел (шаг 1-2-5)
	Погрешность установки Коткл.	± 3 %
	Время нарастания	≤ 5,8 нс
	Входной импеданс	1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	300 В (DC+AС пик, до 1 кГц)
	Диапазон смещения	±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел
	Режимы работы	Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
	Математика	+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел
	Погрешность установки Кразв.	± 0,01 %
	Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
синхронизация	Источники синхросигнала	Канал 1, канал 2, сеть, внешний (Ext)
	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.)
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхронизации	0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Частота дискретизации	1 канал: 1 ГГц; 2 канала – 500 МГц/канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции)
	Эквив. частота дискретиз.	25 ГГц
	Длина записи	1 Мб (2 Мб при объединении каналов)
	Пиковый детектор	10 нс
	Режимы работы	Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%)
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности	Интерфейс	USB (файлы BMP, CSV- cохр. экранов и SET- профилей)
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Режим X-Y	Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
	Внутренняя память	Запись/считывание: 15 осциллограмм; 15 профилей
	Выход калибратора	Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%)
Общие данные	ЖК-дисплей	Цветной (TFT), диагональ14см, 8?10 дел (разрешение 320x240)
	Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
	Габаритные размеры	140x142x310 мм
	Масса	2,5 кг
	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2)
	Опции	GSC-006 - мягкая сумка для транспортировки и хранения
