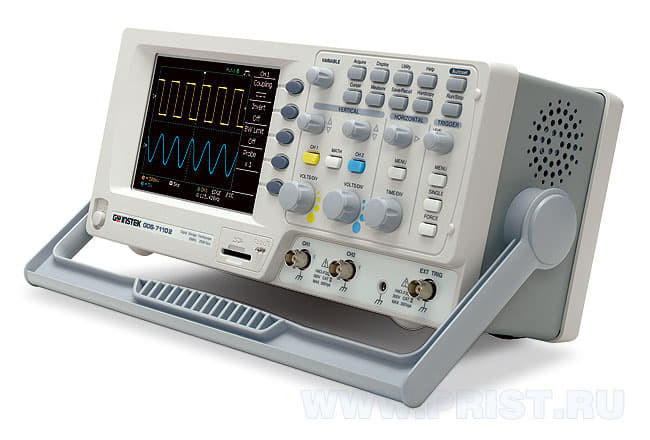

GDS-71062 - Осциллографы цифровые запоминающие 2-канальные

Отличительные особенности цифрового запоминающего осциллографа GDS-71062

• Полоса пропускания 25, 40, 60 и 100 МГц
• Количество каналов 2
• Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
• Объем памяти 4 Кбайт на канал
• Автоматические и курсорные измерения
• Режимы растяжки, самописца и XY
• Синхронизация по длительности импульса и ТВ
• Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
• Память: 15 осциллограмм, 15 профилей
• Интерфейсы: USB 2.0 для управления и сохранения данных
• Цветной TFT-дисплей с регулируемой яркостью
• Русифицированное меню, 3 года гаранти

Технические характеристики осциллографа GDS-71062

Характеристика	Параметр	Значения
Канал вертикального отклонения	Число каналов	2
	Полоса пропускания (-3 дБ)	0…60 МГц
		Ограничение полосы пропускания до 20 МГц
	Коэф. отклонения (Коткл.)	2 мВ/дел…5 В/дел (шаг 1-2-5)
	Погрешность установки Коткл.	± 3 %
	Время нарастания	5,8 нс
	Входной импеданс	1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	300 В (DC+AС пик, до 1 кГц)
	Диапазон смещения	±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел
	Режимы работы	Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
	Математика	+, - ;БПФ
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
	Погрешность установки Кразв.	± 0,01 %
	Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
синхронизация	Источники синхросигнала	Канал 1, канал 2, сеть, внешний
	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.)
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхронизации	0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Частота дискретизации	250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
	Эквив. частота дискретизации	25 ГГц
	Длина записи	4 кБ
	Пиковый детектор	10 нс
	Режимы работы	Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%)
Дополнительные возможности	Интерфейс	USB (файлы BMP, CSV- cохр. экранов и SET- профилей)
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Режим X-Y	Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
	Внутренняя память	Запись/считывание: 15 осциллограмм; 15 профилей
Общие данные	ЖК-дисплей	Цветной, TFT, 5,6 дюймов, 8?10 дел (разрешение 320?240)
	Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
	Габаритные размеры	140х142х310 мм
	Масса	2,5 кг
	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2)
	Опции	GSC-006 - мягкая сумка для транспортировки и хранения

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Расширенное описание на GDS-71062 в формате PDF GW Instek наращивает «мускулы» бюджетных цифровых осциллографов.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/GW Instek наращивает «мускулы» бюджетных цифровых осциллографов.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Свидетельство СИ серии GDS-71102, GDS-71022, GDS-71042, GDS-71062.pdf

Мы предлагаем для поставки радиоизмерительные средства осциллографы. GDS-71062 - Осциллографы цифровые запоминающие 2-канальные, артикул 315154 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
