Описание цифрового запоминающего осциллографа АСК-3116:
Цифровой запоминающий осциллограф — приставка к компьютеру АСК-3116 предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT или USB - портом.
Цифровой осциллограф АСК-3116 позволяет пользователю наблюдать форму сигнала, используя четыре независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам USB осциллографа АСК-3116:
- осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц);
- стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц);
- самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК).
Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана цифрового осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».
Для связи с компьютером в цифровом осциллографе АСК-3116 используется USB 1.1 порт.
АСК-3116 имеет гальваническую развязку по USB, а также имеет выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления USB осциллографом, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца).
Каждый канал АСК-3116 имеет собственный АЦП. Это означает, что АСК-3116 является «истинным четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Отличительные особенности цифрового запоминающего осциллографа АСК-3116:
- Дискретизация до 100 МГц в режиме реального времени;
- 2 независимых канала с полосой до 100 МГц на канал;
- Большая, определяемая пользователем длина записи — до 132 кБ на канал;
- Произвольно настраиваемый режим предзаписи/послезаписи;
- Высокая чувствительность (от 2 мВ/дел);
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
- Интерфейс USB 1.1;
- Гальваническая развязка цепи питания по USB;
- Режим (безбумажного) самописца, аварийная сигнализация;
- Кнопка автоматической настройки развертки/синхронизации;
- Автоматические измерения, в т. ч. определение фазового сдвига;
- Статистические измерения и построение гистограмм;
- Спектроанализатор (БПФ);
- Цифровое послесвечение;
- Цифровая фильтрация;
- Программная эмуляция входного сигнала;
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
- Сохранение данных и конфигурации прибора;
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
Технические характеристики цифрового запоминающего осциллографа АСК-3117:
| Параметр | Значение |
|---|---|
| Вертикальная развертка | |
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±2,5% |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Максимально 6,5 нс |
| Разделение каналов | Минимально -40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешний фиксированный +1,2 В |
| Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | -1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы | Развертка после события синхронизации; Развертка до события синхронизации (режим предзаписи); Непрерывный сбор данных (режим самописца) |
| Размер данных | Обычный режим — 130000 точек. Отношение доли данных до и после события — любое; Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб) |
| Время развертки | Обычный режим — 10 нс/выборку...1 мс/выборку; Режим самописца — 10 мкс/выборку...1 час/выборку |
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | Около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2. |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | Около 3,5 В от пика до пика |
| Питание | |
| Сетевой адаптер | +6,5 В |
| Гальваническая развязка | |
| Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц | |
| Требования к компьютеру | |
| Порт USB 1.1; Установленная операционная система Windows XP/7/8/8.1/10; Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет; Для использования звуковых сообщений программы необходимы звуковая плата и колонки; Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб | |

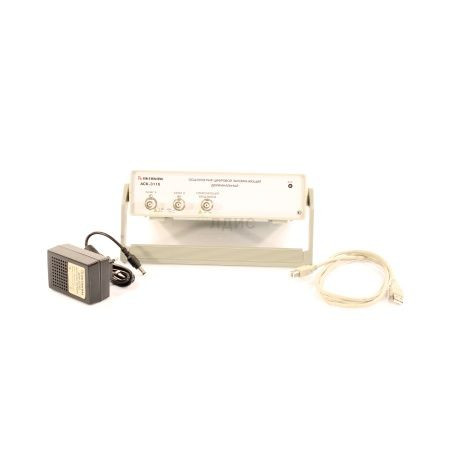

Комплект поставки АСК-3116:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АСК-3116 | 1 |
| 2 | Кабель для соединения устройства с USB–портом | 1 |
| 3 | Сетевой адаптер 6,5 V | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Паспорт | 1 |
| 6 | Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
Документы:
Мы предлагаем для поставки радиоизмерительные средства осциллографы. АСК-3116 Осциллограф цифровой запоминающий, артикул 311742 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Объем памяти на канал | 132К |
Доступно | Под заказ |
Полоса пропускания | 100 МГц |
Производитель | Актаком |
Артикул | АСК-3116 |
Страна производитель | Россия |
Номер в госреестре СИ | 40253-08 |
Гарантия (мес.) | 25 |
Количество каналов | 2 |
Частота дискретизации | 100 Мвыб/сек |
