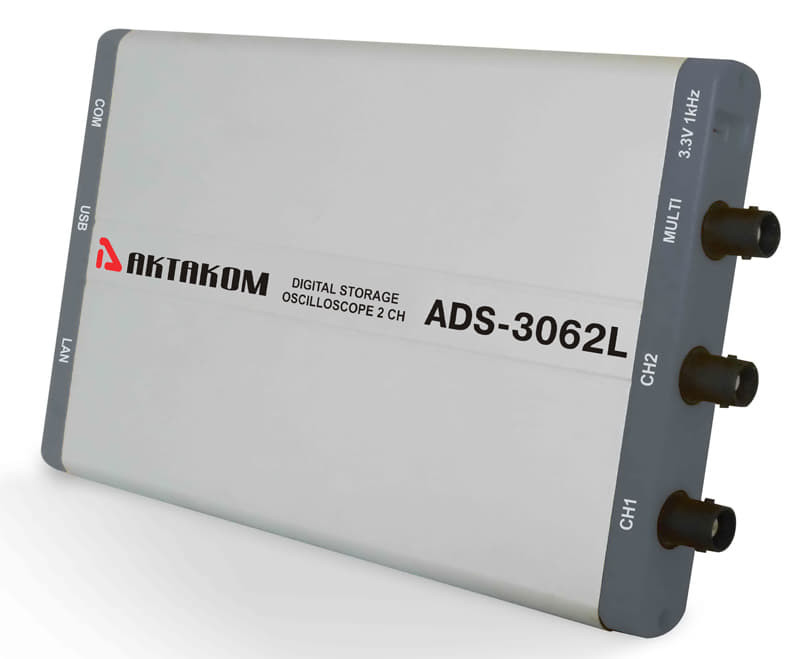

ADS-3062 Двухканальный USB осциллограф - приставка
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
Описание двухканального USB осциллографа ADS-3062:
Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.
Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/сек для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс
Технические характеристики USB осциллографа ADS-3062:
| Характеристики | Значение | ||
|---|---|---|---|
| Полоса пропускания | 60 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 500 Mвыб/сек (250 Mвыб/сек - 2 канала) | ||
| Вход | Связь по входу | закрытый | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 40 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1
10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
|
| Интерполяция | (sin x)/x | |
| Глубина записи | 10 M точек | ||
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для аналогового периодического сигнала | 60 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤5.8 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям:
±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, FFT | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Система запуска
| Режим запуска
| Однократный, обычный, авто
| |
| Тип запуска
| Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск | ||
| Запуск по видеосигналу | NTSC, PAL и SECAM | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Интерфейс
| USB 2.0, LAN | ||
| Входы/выходы
| Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
| ||
| Питание
| от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN
| ||
| Потребляемая мощность
| менее 5 Вт
| ||
| Габаритные размеры | 190 мм × 120 мм × 18 мм (Д*В*Г) | ||
| Вес
| около 260 гр
| ||
Стандартная комплектация USB осциллографа ADS-3062:
- прибор
- осциллографические щупы – 2 шт.
- сетевой кабель
- сетевой адаптер
- USB кабель для подключения к ПК
- Чехол
- руководство по эксплуатации (краткая инструкция)
- Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов
Документы:
Мы предлагаем для поставки радиоизмерительные средства осциллографы. ADS-3062 Двухканальный USB осциллограф - приставка, артикул 6853 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Полоса пропускания | 60 МГц |
Доступно | Под заказ |
Артикул | ADS-3062 |
Производитель | Актаком |
Страна производитель | Россия |
Гарантия (мес.) | 14 |
Количество каналов | 2 |
Частота дискретизации | 500 Мвыб/сек |
Объем памяти на канал | 10М |
