Цифровой осциллограф Rohde & Schwarz RTH1002 PLUS
Краткое описание цифрового осциллографа Rohde & Schwarz RTH1002 PLUS
При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в полевых условиях прибор R&S®Scope Rider предоставляет характеристики и возможности лабораторного осциллографа, а также компактность и прочность работающего от аккумулятора портативного устройства. Благодаря великолепной вертикальной чувствительности 2 мВ/дел можно легко проанализировать даже слабые сигналы датчиков. Запуск по событиям в протоколе и декодирование данных протокола позволяет упростить анализ цифровых управляющих сигналов. Система цифрового запуска обладает наилучшей для портативных осциллографов чувствительностью запуска, а 14 типов запуска обеспечивает достаточную гибкость для точного выделения требуемого сигнала. Благодаря 33 функциям автоматического измерения прибор R&S®Scope Rider обеспечивает функциональность лабораторного осциллографа при анализе параметров сигнала.
Анализ современных систем электропривода требует измерения напряжений и токов на моторе при одновременном анализе цифровых управляющих сигналов. При таких измерениях ключевую роль играет безопасность пользователя. Осциллограф R&S®Scope Rider имеет до четырех изолированных входных каналов измерительной категории CAT IV 600 В, что позволяет совершенно безопасно проводить измерения высоковольтных электронных схем. Цифровые управляющие сигналы можно анализировать с помощью 8-битного логического интерфейса, который изолирован от аналоговых входных каналов. R&S®Scope Rider обладает беспрецедентными среди портативных осциллографов возможностями по запуску и декодированию протоколов, обеспечивая непосредственное отображение декодированных сообщений.
Отличительные особенности осциллографа RTH1002 PLUS
- 2 изолированных канала
- Полоса пропускания: 200 мГц (с возможностью увеличения до 350 или 500 МГц)
- Частота дискретизации: до 5 млрд отсчетов/с
- Глубина памяти: до 500 тыс. отчетов
- Разрешение АЦП: 10 бит
- Встроенный мультиметр / вольтметр
- Сочетание сенсорного экрана и клавиатуры
- Крупные кнопки для удобства работы в перчатках
- 7-дюймовый цветной экран с разрешением 800 × 480 пикселей
- Простая настройка параметров многофункциональным колесиком
- Отличная читаемость и четкость сигнала
Технические характеристики осциллографа RTH1002 PLUS
| Параметр | Значения | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 200 МГц | ||||
| Количество каналов | 2 изолированных канала + вход мультиметра | ||||
| Регистрация | Режим | Обычный Пиковый детектор Усреднение (2...8192 осциллограмм) Высокое разрешение Огибающая | |||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с; 2,5 млрд отсчетов/с в режиме чередования | ||||
| Вход | Связь по входу | открытый, закрытый | |||
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | ||||
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 | ||||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек | |||
| Интерполятор | sin(x)/x | ||||
| Глубина записи | ≤20 мВ/дел 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая); 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая); | ||||
| ≥50 мВ/дел 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | |||||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | ||||
| Погрешность временной базы | ±10 ppm | ||||
| Задержка между каналами | ±100 нс | ||||
| Режимы | Y-T, X-Y, zoom, FFT, самописец | ||||
| Параметры вертикальной системы | Вертикальное разрешение | 9 бит 10 бит (ADC режим) | |||
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | ||||
| Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) | ||||
| Низкочастотный предел | ≤8 Гц ( на входе BNC) | ||||
| Время нарастания | ≤1,75 нс | ||||
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) | ||||
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5% смещения | ||||
| Изоляция между каналами | >40 дБ | ||||
| Измерения и анализ осциллограмм | Курсорные | ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто | |||
| Автоматические | 33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности | ||||
| Отображение | 4 измерения одновременно | ||||
| Частотомер (опция R&S® RTH-K33) | Разрядность | 7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) | |||
| Количество каналов | 2 | ||||
| Источник | аналоговые каналы | ||||
| Частотный диапазон | 10 Гц...220 МГц | ||||
| Статистика | максимальное, минимальное, среднее | ||||
| Связь по входу | AC | ||||
| Математические операции | A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, FFT | ||||
| БПФ (FFT окна) | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический | ||||
| Тестирование по маске | Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 | ||||
| Самописец | Количество каналов регистратора - 4 | ||||
| Источник | режим осциллографа: 4 осциллограммы одновременно режим мультиметра: измерение мультиметра режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика | ||||
| Временная развертка | 1/2/5 измерений /с | ||||
| Скорость измерения | 5 с/дел или 4 дня/дел | ||||
| Глубина записи | 2 М отсчетов /канал | ||||
| Декодирование | I²C / SPI (опция R&S® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S® RTH-K3) CAN-FD (опция R&S® RTH-K9) SENT (опция R&S® RTH-K10) | ||||

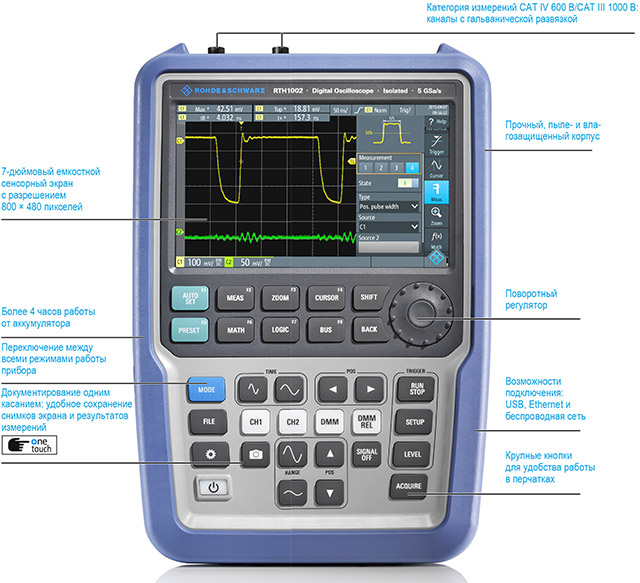

Внешний вид осциллографа RTH1002 PLUS
Комплектация осциллографа RTH1002 PLUS
- Осциллограф
- Пробник напряжения 500 МГц, 10:1, 600 В CAT IV для каждого входного канала
- Источник питания с вилками для ЕС, Великобритании и США
- Аккумуляторная батарея
- Ремешок
- Модуль беспроводной сети (R&S® RTH-K200)
- Опция дистанционного управления через веб-интерфейс (R&S® RTH-K201)
- Жесткий защитный транспортный кейс
Документы:
Мы предлагаем для поставки радиоизмерительные средства осциллографы-мультиметры портативные (скопметры). Цифровой осциллограф Rohde & Schwarz RTH1002 PLUS, артикул 316451 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
