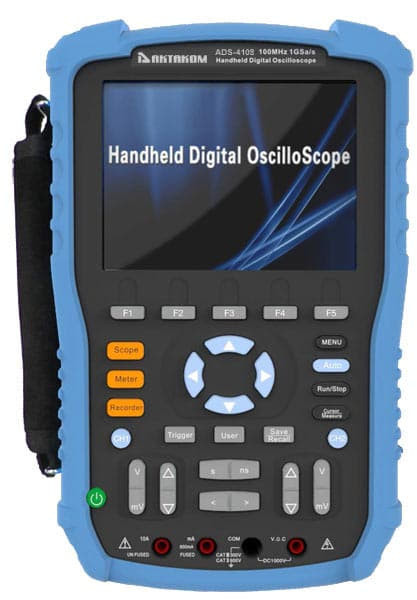

Осциллограф цифровой ADS-4108
Описание цифрового осциллографа ADS-4108:
Осциллограф - мультиметр: полоса 100 МГц, 2 изолированных канала, макс. дискретизация 1 Гвыб/сек (эквив. 50 Гвыб/сек), макс. длина записи 2 М точек, вер. разр. 8 бит, разв. по верт. 5 мВ - 100 В/дел., по гор. 2,5 нс - 50 с/дел., 32 автоизмерения, курсорные измерения, запуск: фронт, импульс, видео, ск.нарастания, поочередный, матем. и БПФ, построение трендов: 800 кБ (осциллограф), 1,2 МБ (мультиметр), регистратор - 7 МБ , встр.частотомер. встроенный мультиметр: измерение напряжения (AC,DC), тока (AC,DC), сопротивления, емкости, прозвонка цепи, проверка диодов. USB Device, USB Host, цветной 5,7" ЖКИ, аккумуляторное питание, Размеры 163 х 260 х 53 мм, вес 2,5 кг.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Режим осциллографа | ||
| Количество каналов | 2 | |
| Полоса пропускания | 100 МГц | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±2% || 18 пФ ±3 пФ | |
| Учет ослабления пробников | 1X, 5X, 10X, 50X, 100X, 500X, 1000X | |
| Параметры горизонтальной системы | Диапазон частоты выборки | 50 Выб/сек ~ 1 Гвыб/сек (один канал), 50 Выб/сек ~ 500 Мвыб/сек (два канала) |
| Глубина записи | 1 М на канал 2 М (при объединении каналов) | |
| Коэффициент развертки | 2.5 нс/дел - 50 с/дел | |
| Погрешность выборки и времени задержки | ±50 ppm | |
| Параметры вертикальной системы | Вертикальное отклонение | 5 мВ/дел - 100 В/дел |
| АЦП | 8 бит | |
| Диапазон смещения | ±1.6 В (2 мВ ~ 200 мВ), ±40 В (206 мВ ~ 10 В), ±400 В (10.2 В ~ 100 В) | |
| Полоса пропускания для аналогового сигнала | 100 МГц | |
| Низкочастотный предел | ≤10 Гц (-3dB) | |
| Время нарастания | ≤3.5 нс | |
| Погрешность коэф. усиления | ≤±3% | |
| Максимальное входное напряжение | 1000 Вскз CAT II / 600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение); 300 Вскз CAT II / 150Вскз CAT III при прямом подключении ко входу осциллографа; 1000 Вскз CAT II / 600 Вскз CAT III при использовании делителя | |
| Измерения | Курсорные | Ручные, слежение, авто |
| Автоматические | Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Математические операции | +, -, *, / , БПФ | |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
| Система запуска | Тип запуска | Фронт, импульс, видео, скорость нарастания; поочередный |
| Диапазон уровня запуска | CH1, CH2: ±6 делений от центра экрана | |
| Блокировка уровня запуска | 100 нс ~ 1.5 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий | |
| Запуск по длительности импульса | (>, <, =) положительная полярность импульса, (>, <, =) отрицательная полярность импульса, 20 нс ~ 10 с | |
| Запуск по видеосигналу | NTSC, PAL и SECAM | |
| Запуск по скорости нарастания | (>, <, =) положительная полярность импульса, (>, <, =) отрицательная полярность импульса, 20 нс ~ 10 с | |
| Поочередный запуск | Режим запуск для CH1: Edge, Pulse, Video, Slope Режим запуск для CH2: Edge, Pulse, Video, Slope | |
| Параметр | Значение | ||
|---|---|---|---|
| Режим мультиметра | |||
| Разрядность | 6000 отсчетов | ||
| Параметр | Диапазон | Разрешение | Погрешность |
| Постоянное напряжение | 60.00 мВ | 10 мкВ | (±1% ± 15 е.м.р.) |
| 600.0 мВ | 100 мкВ | (±1% ± 5 е.м.р.) | |
| 6.000 В | 1 мВ | ||
| 60.00 В | 10 мВ | ||
| 600.0 В | 100 мВ | ||
| 1000 В | 1 В | ||
| Переменное напряжение | 60.00 мВ | 10 мкВ | (±1% ± 15 е.м.р.) |
| 600.0 мВ | 100 мкВ | (±1% ± 5 е.м.р.) | |
| 6.000 В | 1 мВ | ||
| 60.00 В | 10 мВ | ||
| 600.0 В | 100 мВ | ||
| 1000 В | 1 В | ||
| Постоянный ток | 60.00 мА | 10 мкА | (±1% ± 5 е.м.р.) |
| 600.0 мА | 100 мкА | (±1.5% ± 5 е.м.р.) | |
| 6.000 А | 1 мА | ||
| 10.00 А | 10 мА | ||
| Переменный ток | 60.00 мА | 10 мкА | (±1% ± 5 е.м.р.) |
| 600.0 мА | 100 мкА | (±1.5% ± 5 е.м.р.) | |
| 6.000 А | 1 мА | ||
| 10.00 А | 10 мА | ||
| Сопротивление | 600.0 Ом | 0,1 Ом | (±1% ± 5 е.м.р.) |
| 6.000 кОм | 1 Ом | ||
| 60.00 кОм | 10 Ом | ||
| 600.0 кОм | 100 Ом | ||
| 6.000 МОм | 1 кОм | ||
| 60.00 МОм | 10 кОм | ||
| Емкость | 40.00 нФ | 0.01 нФ | (±3% ± 10 е.м.р.) |
| 400.0 нФ | 0.1 нФ | (±4% ± 5 е.м.р.) | |
| 4.000 мкФ | 1 нФ | ||
| 40.00 мкФ | 10 нФ | ||
| 400.0 мкФ | 100 нФ | ||
| Тест диодов | < 2 В | ||
| Прозвонка | < 50 Ом | ||
| Параметр | Значение |
|---|---|
| Дисплей | |
| Тип дисплея | Цветной дисплей 5,7”, TFT |
| Разрешение | 320 (по горизонтали) × 234 (по вертикали) точек |
| Интерфейс | |
| Для связи с ПК | USB-device, USB-host |
| Питание | |
| Напряжение | 100-240 В, 50/60 Гц |
| Батарея | 5000 мАч / 7.4 В |
| Время зарядки | Около 4 часов |
| Массо-габаритные параметры | |
| Габаритные размеры | 260 мм × 54 мм × 164 мм (Д*В*Г) |
| Вес | 2,5 кг |
Документы:
Мы предлагаем для поставки радиоизмерительные средства осциллографы-мультиметры портативные (скопметры). Осциллограф цифровой ADS-4108, артикул 6597 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
