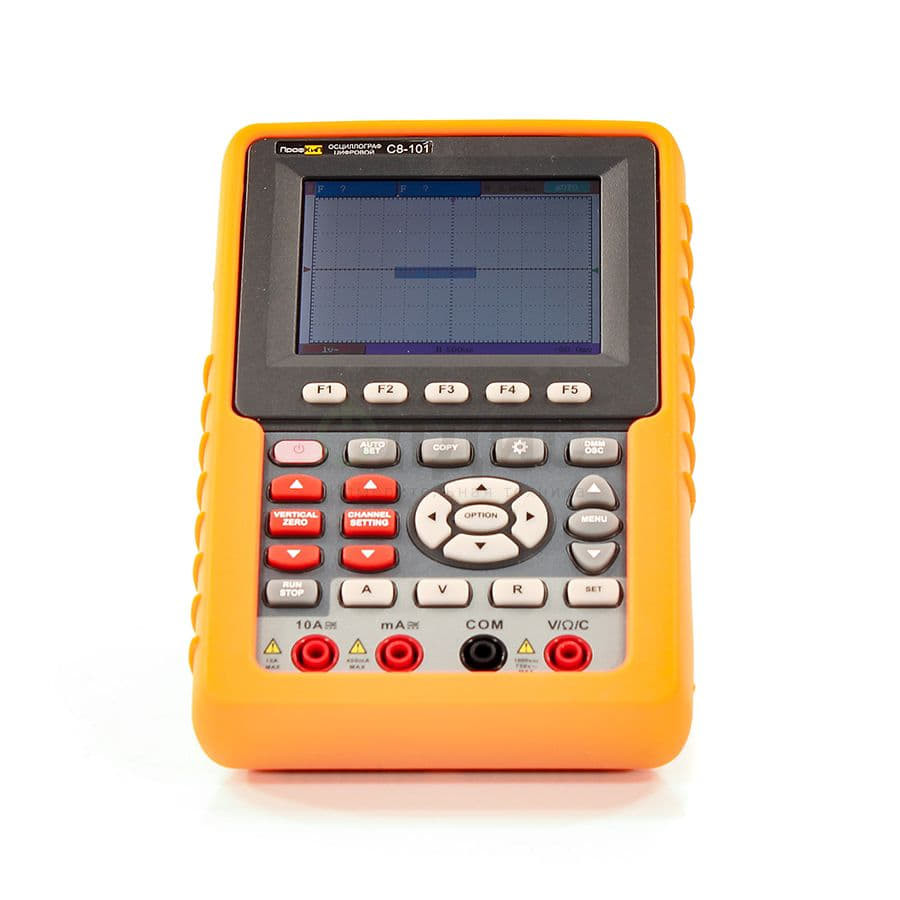

Осциллограф-мультиметр портативный ПрофКИП С8-101
Описание портативного осциллографа-мультиметра ПрофКИП С8-101:
Осциллограф-мультиметр портативный ПрофКИП С8-101 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля. ПрофКИП С8-101 применяется для тестирования современной электроники и использования в полевых приложениях, отличается легкостью и удобством использования.
Отличительные особенности ПрофКИП С8-101:
- Количество каналов: 1;
- Полоса пропускания: 0 МГц … 20 МГц;
- Экран: 3,5 дюйма, цветной TFT (320х240);
- Максимальная частота дискретизации: 100 Мвыб /с;
- Память: 6 К на канал;
- Мультиметр 3¾ (4000 отсчетов): напряжение, сила тока, сопротивление, ёмкость;
- Автономная работа от встроенного аккумулятора;
- Интерфейс: USB;
Технические характеристики осциллографа-мультиметра ПрофКИП С8-101:
| Параметры | Значения | Количество каналов | 1 |
|---|---|---|---|
| Полоса пропускания | 0 МГц … 20 МГц | ||
| Частота дискретизации в реальном времени | 100 Мвыб /с | ||
| Диапазон временной развертки | 5 нс /дел … 100 с /дел (шаг 1-2.5-5) | ||
| Время нарастания | ≤ 17,5 нс | ||
| Входной импеданс | 1 МОм ±2% /18 пФ ±5 пФ | ||
| Глубина записи | 6 К точек на канал | ||
| Интерполяция | sin X /x | ||
| Коэффициент ослабления пробника | 1Х, 10Х, 100Х, 1000Х | ||
| Вход усилителя | открытый (DC), закрытый (AC) и заземленный (GND) | ||
| Погрешность коэффициента усиления (усреднения) | усреднение по 16 регистрациям: ±(3% + 0,05 дел) | ||
| Чувствительность по вертикали | 5 мВ /дел … 5 В /дел (на входе) | ||
| АЦП | 8 бит | ||
| Максимальное входное напряжение | 400 В | ||
| Тип запуска | по фронту, видеосигнал | ||
| Режим запуска | однократный, нормальный, авто (по фронту, ТВ-синхронизация /видео, попеременный /ALT) | ||
| Уровень синхронизации | ±6 делений от центра экрана | ||
| Сбор данных | выборка, пиковый детектор, усреднение | ||
| Погрешность усиления постоянного тока | ±3% | ||
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) | Сохранение во внутреннюю память | 4 осциллограммы |
| Мультиметр | |||
| Разрядность шкалы | 3¾ (4000 отсчетов) | ||
| Входной импеданс | 10 МОм | ||
| Режим тестирования диодов | |||
| Режим прозвонки цепи | |||
| Постоянное напряжение | 400 мВ, 4 В, 40 В, 1000 В: ±(1% ±1 е.м.р.) | ||
| Переменное напряжение | 4 В, 40 В, 400 В: ±(1% ±3 е.м.р.) 750 В: ±(2% ±3 е.м.р.) частота: 40 Гц … 400 Гц | ||
| Постоянный ток | 40 мА, 400 мА: ±(1.5% ± 1 е.м.р.) 20 А: ±(3% ±3 е.м.р.) | ||
| Переменный ток | 40 мА: ±(1.5% ±3 е.м.р.) 400 мА: ±(2% ±1 е.м.р.) 20 А: ±(5% ±3 е.м.р.) | ||
| Сопротивление | 400 Ом: ±(1% ±3 е.м.р.) 40 кОм … 4 МОм: ±(1% ±1 е.м.р.) 40 МОм: ±(1.5% ±3 е.м.р.) | ||
| Емкость | 51,2 нФ … 100 мкФ: ±(3% ± 3 е.м.р.) | ||
| Общие данные | |||
| Питание | 100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7,4 В батарея (6 часов работы) | ||
| Габаритные размеры | 180 х 115 х 40 мм | ||
| Вес | 0,645 кг | ||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф-мультиметр портативный ПрофКИП С8-101 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Измерительный провод | 2 - шт. |
| 4 | Устройство для калибровки делителя | 1 - шт. |
| 5 | Модуль расширения для малых емкостей | 1 - шт. |
| 6 | Токовый шунт | 1 - шт. |
| 7 | USB-кабель | 1 - шт. |
| 8 | CD с ПО | 1 - шт. |
| 9 | Мягкая сумка для переноски | 1 - шт. |
| 10 | Адаптер питания | 1 - шт. |
| 11 | Кабель питания | 1 - шт. |
| 12 | Руководство по эксплуатации | 1 - шт. |
Документы:
Мы предлагаем для поставки радиоизмерительные средства осциллографы-мультиметры портативные (скопметры). Осциллограф-мультиметр портативный ПрофКИП С8-101, артикул 141858 по цене 59 724 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
