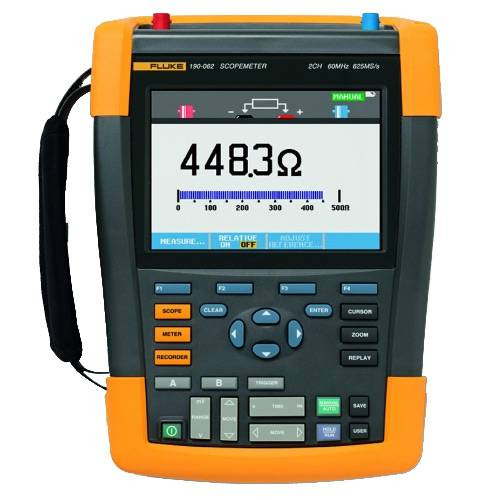

Осциллограф Fluke 190-062/S
Описание цифрового запоминающего осциллографа-мультиметра (скопметра) с комплектом SCC290 - Fluke 190-062/S:
Осциллографы Fluke 190 Series II Scopemeter® помогут в ранее недоступных местах.
Являясь первыми портативными осциллографами с поддержкой категорий безопасности КАТ. III 1000 В/КАТ. IV 600 В, новые приборы Fluke ScopeMeter® 190 Series II сочетают беспрецедентные характеристики, мобильность и прочную конструкцию. На выбор доступны модели с частотным диапазоном 60, 100 и 200 МГц, каждая из которых характеризуется скоростью выборки до 2,5 Гвыб/с при разрешении до 400 пс — параметрами, достаточными для регистрации шумов и других искажений сигнала.
Каждая из моделей обладает обширной памятью — до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Обе модели обладают категорией защиты IP-51, что указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Работающие от аккумулятора ручные осциллографы ScopeMeter предназначены для проведения специалистами различных полевых работ по обслуживанию оборудования.
Новые двух- и четырехканальные осциллографы стандарта КАТ. IV Fluke ScopeMeter 190 Series II: увидеть и исправить больше
Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
Отличительные особенности Fluke 190-062/S:
- Два электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Частотный диапазон 60 МГц
- Высокая частота выборки до 625 Мвыб/с при разрешении до 400 пс
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
- Время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
- Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
- Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
Возможности цифрового запоминающего осциллографа-мультиметра (скопметра) с комплектом SCC290 - Fluke 190-062/S:
Четырехкратные возможности диагностики и стандарт безопасности КАТ. IV
Новые портативные приборы Fluke ScopeMeter 190 Series II представляют собой осциллографы для измерения без заземления с двумя или четырьмя входными каналами с двойной изоляцией. Осциллографы данной серии поддерживают стандарты безопасности для сред КАТ. III 1000 В/КАТ. IV 600 В.
- Трехмерное тестирование промышленных систем
- Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:
- Перегрузка цепей по напряжению или току
- Измерения задержек при устранении проблем с синхронизацией
- Несоответствие понижающих схем или входного сопротивления
- Флуктуации и дрейф сигнала
Тестирование трехфазных цепей ЧРП, инверторов и преобразователей
- Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
- Поиск неисправностей IGBT и фильтров инверторов.
- [S][37]Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений.
Технические характеристики цифрового запоминающего осциллографа-мультиметра 190-062/S:
| Параметр | Значение |
|---|---|
| Характеристики осциллографа | |
| Частотный диапазон | 60 МГц |
| Количество каналов | 2 канала |
| Скорость выборки реального времени | 625 Мвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 10 нс — 2 мин/дел (модель 190-062, 60 МГц) |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | Курсор: 7 Автоматические: 30 |
| Максимальная длина записи | Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение: | 5 000 отсчетов |
| Режимы измерений: | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем) |
| Память | Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Общие данные | |
| Размер | 270x190x70 мм |
| Масса | 2,2 кг |
| Литий-ионный аккумулятор | В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291 |
Комплект поставки Fluke 190-062/S:
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой запоминающий осциллограф-мультиметр (скопметр) FLUKE 190-062 | 1 |
| 2. | Комплект SCC290 (комплект ПО FlukeView + жёсткий футляр-кейс для переноски C290) | 1 |
| 3. | Наборы пробников VPS410 (один красный, один синий) | 1 |
| 4. | Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный) | 1 |
| 5. | Зарядное устройство/адаптер питания BC190 | 1 |
| 6. | Литий-ионный аккумулятор BP290 2 400 мА∙ч | 1 |
| 7. | Наручный ремень (прикреплен к прибору) | 1 |
| 8. | Наручный ремень | 1 |
| 9. | Руководство пользователя на нескольких языках на компакт-диске | 1 |
| 10. | Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью) | 1 |
| 11. | Интерфейсный кабель USB | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа Fluke 190.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа Fluke 190-202,190-102,190-062.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Свидетельство Fluke 190-202,190-102,190-062 (до 08.02.17).pdf
Мы предлагаем для поставки радиоизмерительные средства осциллографы-мультиметры портативные (скопметры). Осциллограф Fluke 190-062/S, артикул 315398 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
