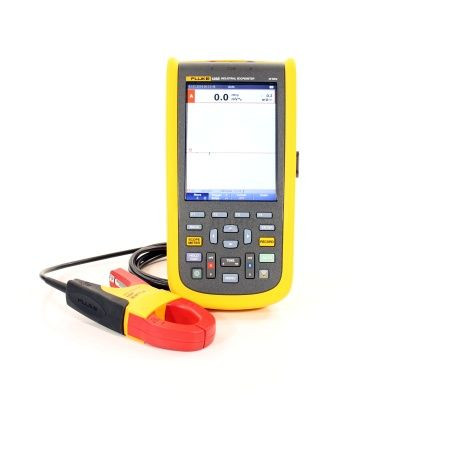

Осциллограф Fluke 125B/EU/S (40 МГц)
Описание промышленного портативного осциллографа Fluke 125B/EU/S:
Промышленный портативный осциллограф серии Fluke 120 — это прочный осциллограф для поиска и устранения неисправностей промышленного электротехнического и электромеханического оборудования и задач технического обслуживания.
Это поистине универсальный и простой в применении измерительный прибор, в котором соединены осциллограф, мультиметр и высокоскоростной регистратор.
Осцилограф серии Fluke 120 также интегрированы с мобильным приложением Fluke Connect® и ПО FlukeView® для ScopeMeter, что расширяет возможности совместной работы, анализа данных и архивирования важной информации о проверках.
Особенности промышленного:
- Основные измерения: формы сигналов напряжения, тока и мощности с числовыми значениями, включая измерения гармоник, сопротивления, емкости и проверку диодов и целостности цепи;
- Автоматическая фиксация, просмотр и анализ сигналов сложной формы: Функция пуска Fluke Connect and View™ автоматически отображает формы сигналов без необходимости настройки амплитуды, задания временных параметров развертки и запуска, а с технологией Intellaset™ выполняется анализ сигнала и автоматическое отображение важных цифровых показаний. Все это существенно ускоряет поиск и устранение неисправностей, как никогда ранее;
- Совместимы с FLUKE CONNECT®: Просматривайте данные непосредственно на приборе или с помощью мобильного приложения Fluke Connect;
- Цифровой осциллограф и мультиметр с двумя входами;
- Полоса пропускания осциллографа 40 или 20 МГц;
- Два цифровых мультиметра на 5 000 отсчетов, измеряющих истинные среднеквадратичные значения;
- Удобная функция автоматического пуска Connect-and-View™ для работы со свободными руками;
- Технология IntellaSet™ автоматически, интеллектуально подстраивает численное показание в соответствии с измеренным сигналом;
- Регистратор форм сигналов и показаний измерителя с двумя входами для отслеживания тенденций изменения данных на протяжении длительных периодов;
- Функция регистрации обнаруженных событий фиксирует непериодические перемежающиеся сигналы повторяющейся формы с частотой до 4 кГц;
- Экранированные измерительные провода для осциллографа, а также для измерения сопротивления и проверки целостности цепи;
Технические характеристики промышленного портативного осциллографа Fluke 125B/EU/S:
| Параметр | Значение | |
|---|---|---|
| Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
| с щупом VP41 10:1 | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) | |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | <10 Гц (-3 дБ) | |
| с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
| Время нарастания, без учета влияния щупов, измерительных проводов | 123B <17,5 нс 124B и 125B <8,75 нс | |
| Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
| с BB120 | 1 МОм//24 пФ | |
| с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
| Горизонтально | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (в нормальном режиме) | Эквивалентная выборка | |
| 124B и 125B: от 10 нс до 500 нс/деление | ||
| Выборка в реальном времени | от 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | от 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | до 4 Гигаотсчетов в секунду |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мегаотстчетов в секунду | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| при 40 МГц | 123B: 4 деления | |
| 124B и 125B: 1,5 деления | ||
| при 60 МГц | 123B: Нет | |
| 124B и 125B: 4 деления | ||
| Фронт | Положительный, отрицательный | |
Комплект поставки Fluke 125B/EU/S:
| № | Наименование | Количество |
|---|---|---|
| 1. | Промышленный портативный осциллограф Fluke 125B/EU/S | 1 |
| 2. | Экранированные измерительные провода с черными заземляющими проводами | 2 |
| 3. | Черный измерительный провод (для заземления) | 1 |
| 4. | Зажимы типа «крючок» (красный, синий) | 2 |
| 5. | Адаптеры для соединения разъемов типа «банан» с BNC-разъемами (черные) | 1 |
| 6. | Датчик для измерения напряжения с коэффициентом ослабления 10:1 | 1 |
| 7. | i400s Токовые клещи переменного тока | 1 |
| 8. | Угловой переходник USB | 1 |
| 9. | WiFi USB-адаптер* | 1 |
| 10. | Источник питания с переключаемыми режимами, адаптер / зарядное устройство | 1 |
| 11. | Аккумуляторный источник питания (литий-ионный) | 1 |
| 12. | Мягкий переносной футляр | 1 |
| 13. | Магнитный держатель | 1 |
| 14. | Программное обеспечение FlukeView® ScopeMeter® для Windows® | 1 |
| 15. | Защитная пленка для экрана | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа Fluke 123,124,125.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Методика поверки Fluke 123,124,125.pdf
Мы предлагаем для поставки радиоизмерительные средства осциллографы-мультиметры портативные (скопметры). Осциллограф Fluke 125B/EU/S (40 МГц), артикул 315606 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
