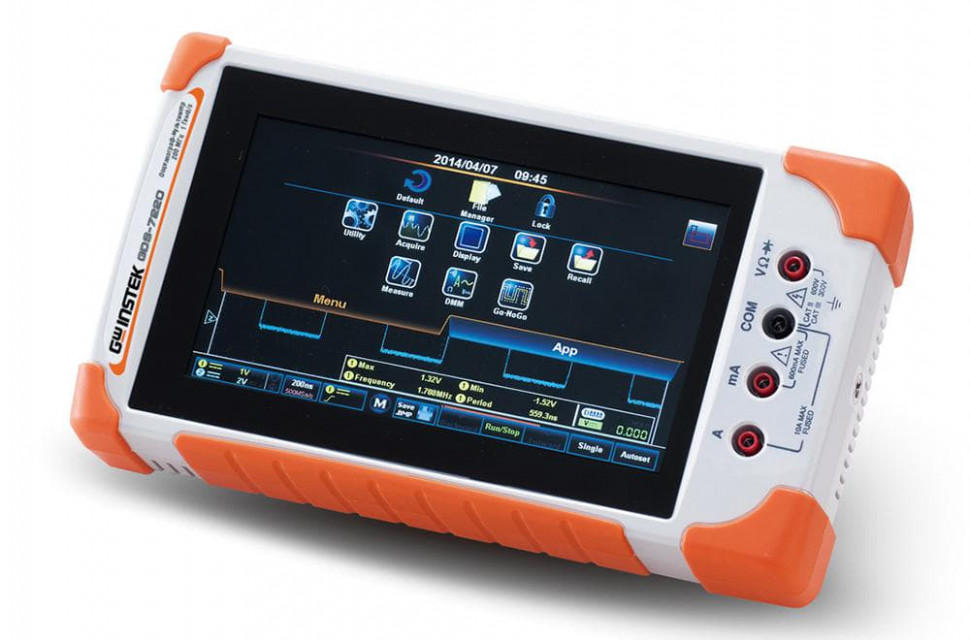

GDS-7210 - Портативные осциллографы-мультиметры
Отличительные особенности осциллографа-мультиметра GDS-7210
- Цифровой осциллограф, мультиметр с функцией TrendPlot, регистратор
- Осциллограф: 2 канала, полосы пропускания 70, 100, 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Объем памяти: 1 МБ/канал
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, чередующийся запуск
- Автоматические (до 36-х параметров) и курсорных измерения
- Математика: БПФ, +, -, х, /
- Регистратор: 30.000 осциллограмм
- Интерполяция: Sin X/х, линейная
- Функция автоустановки параметров развертки, запуска
- Режим X-Y
- Внутренняя память: 20 осциллограммы, 20 профилей настроек
- Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов
- TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов
- Интерфейсы: USB 2.0 для управления и сохранения данных (device)
- Цветной емкостной сенсорный дисплей с автоповоротом изображения, диагональ 17,8 см.
- Автономное батарейное питание - Li-pol аккумулятор (до 4 ч),
- Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов
- Русифицированное меню, 3 года гарантии
Технические характеристики осциллографа-мультиметра GDS-7210
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число вх. каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц | |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (с шагом 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Постоянное смещение | 2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; 1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В | |
| Время нарастания | 3.5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16,5 пФ | |
| Макс. входное напряжение | 300 Вскз, Кат II | |
| Связь по входу | Открытый, закрытый, “земля” | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,002 % | |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y | |
| Синхронизация | Источники синхросигнала | любой из каналов |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный | |
| Тип синхронизации | По фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск Пред- (10 дел.) и послезапуск (1000 дел) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГц | |
| Интерполяция | SinX/x | |
| Объем памяти | 5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx) | |
| Пиковый детектор | 10 нс | |
| Режимы работы | Выборка, пик. детектор; усреднение (2…256), накопление, однократн. | |
| Регистратор | 30000 осциллограмм | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др. |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность. | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза | |
| Частотомер | Диапазон измерений | От 2 Гц до полосы пропускания |
| Разрешение | 6 разрядов | |
| Дополнительные возможности | Интерфейс | USB (изолированный) |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия | |
| ПО | OpenWave 200 | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц | |
| Встроенный flash диск | 120 МБ | |
| Разрешение индикатора | Максимальная индикация | «50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx |
| Постоянное и переменное (СКЗ) напряжение | Пределы измерения напряжений | DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц) |
| Вх. сопротивление | 10 МОм | |
| Погрешность | DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц | |
| Постоянный и переменный (СКЗ) ток | Предел измерений тока | DC: 50 мА, 500 мА,10 А AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА |
| Погрешность измерения | DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр) AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц | |
| Сопротивление | Предел измерений | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм |
| Диапазон измерений | 50 Ом … 5 МОм | |
| Погрешность | 500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр) | |
| Температура (GDS-73xx)) | Диапазон | -50…1000 °С |
| Разрешение | 0,1 °С | |
| Термопары | B, E, J, K, N, R, S, T | |
| Прозвон цепи | Порог срабатывания | < 15 Ом |
| Индикация | Непрерывный зв. сигнал | |
| ИСПЫТАНИЕ P-N | Напряжение теста | 0…2,8 В |
| Дополнительные возможности | Функции | Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений) |
| Общие данные | Дисплей | Цветной сенсорный (емкостной) ЖК-дисплей Диагональ 17,8 см (разреш. 480 х 800) |
| Напряжение питания | Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А; Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %) | |
| Габариты | 240,2 x 136 x 59,7 мм | |
| Масса | 1,5 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2), РЭ (1), тестовые провода GTL-207 (2), кейс (GSC-010) и сумка (GSC-011) для переноски, адаптер питания (GAP-001), ремешок (GWS-001). | |
| Опции | GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами) |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Новые портативные осциллографы-мультиметры GDS-72xx и GDS-73xx.pdf
Мы предлагаем для поставки радиоизмерительные средства осциллографы-мультиметры портативные (скопметры). GDS-7210 - Портативные осциллографы-мультиметры, артикул 144491 по цене 105 825 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
