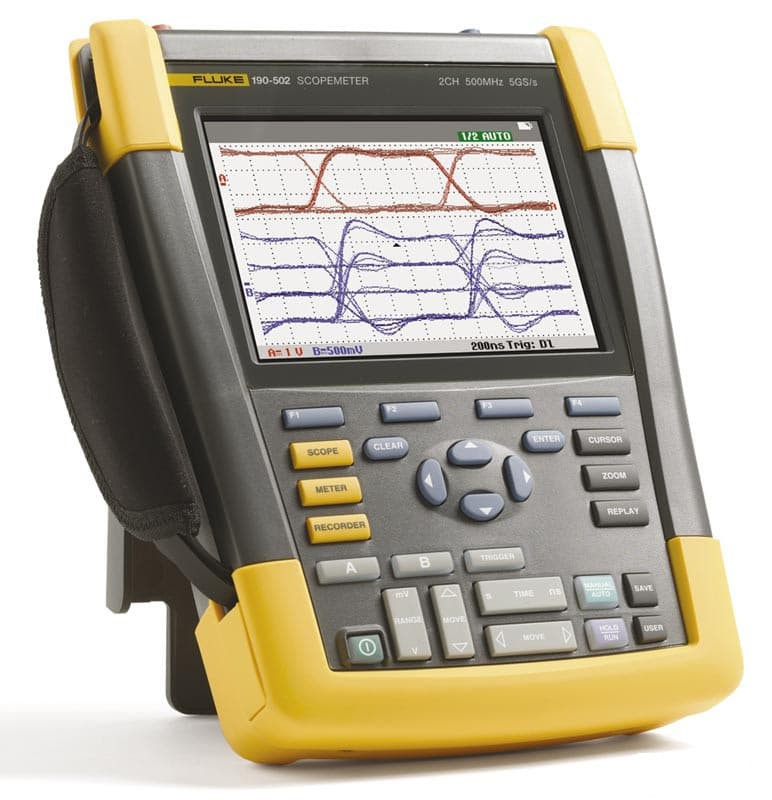

Fluke 190-502/UN — двухканальный портативный осциллограф
Описание двухканального портативного осциллографа Fluke 190-502/UN:
Двухканальный портативный осциллограф Fluke Fluke 190-502/UN сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов.
Будучи разработанными для специалистов по обслуживанию производства, осциллограф Fluke 190-502 приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Осциллограф Fluke 190-502/UN является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
Отличительные особенности двухканального портативного осциллографа Fluke 190-502/UN:
- Два электрически изолированных входа;
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В;
- Диапазон частот 500 МГц;
- Высокая частота выборки 5 Гвыб/с с разрешением 200 мс;
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала;
- Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях);
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу;
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов;
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней;
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с);
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий;
- Изолированные порты USB для запоминающих устройств и связи с компьютером;
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора:
Технические характеристики Fluke 190-502/UN:
| Параметр | Значение | |
|---|---|---|
| Частотный диапазон | 500 МГц | |
| Количество каналов | 2 канала | |
| Скорость выборки реального времени | 5 Гвыб/с | |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ | |
| Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей | |
| Чувствительность входов | 2 мВ — 100 В/дел | |
| Режимы синхронизации | Connect-and-View™ | |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра | |
| Регистрация выбросов | 8 нс | |
| Измерения осциллограмм | Курсор | 7 |
| Автоматические | 30 | |
| Максимальная длина записи | Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал | |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы | |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия | |
| Характеристики цифрового мультиметра | ||
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа | |
| Максимальное разрешение | 5 000 отсчетов | |
| Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем) | |
| Память | Экран + настройки | 30 |
| Запись | 10 | |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением | |
| Условия хранения и эксплуатации | ||
| Рабочая температура | от 0 до 40 °C (с аккумулятором) | |
| от 0 до 50 °C (без аккумулятора) | ||
| Температура хранения | от –20 до 60 °C | |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В |
|
| До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В | ||
| Характеристики безопасности | ||
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) | |
| Механические и другие характеристики | ||
| Гарантия | 3 года на прибор | |
| Габаритные размеры | 270 x 190 x 70 мм | |
| Масса | 2,2 кг |
Комплект поставки Fluke 190-502/UN:
| № | Наименование | Количество |
|---|---|---|
| 1 | Двухканальный портативный осциллограф Fluke 190-502 | 1 |
| 2 | VPS410 комплект щупов для измерения напряжения (один красный, один синий) | 1 |
| 3 | TL175 комплект безопасных измерительных проводов TwistGuard™ (красный и черный) | 1 |
| 4 | BC190 зарядное устройство/сетевой адаптер | 1 |
| 5 | BP290 литий-ионная батарея 2400 мАч | 1 |
| 6 | Наручный ремень (прикреплен к прибору) | 1 |
| 7 | Наручный ремень | 1 |
| 8 | Руководство пользователя на нескольких языках на компакт-диске | 1 |
| 9 | Демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность) | 1 |
| 10 | Интерфейсный кабель USB | 1 |
