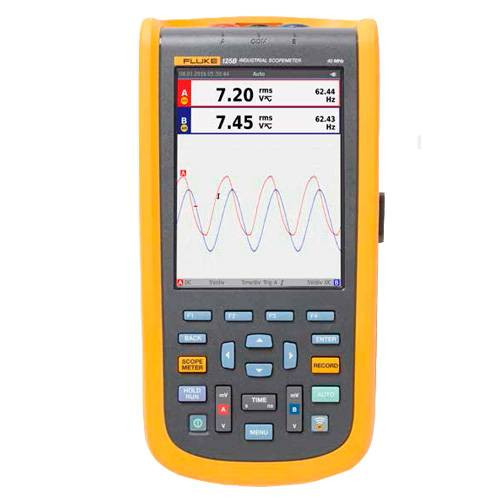

Fluke 123B/INT осциллограф
Описание промышленного портативного осциллографа (20 МГц) Fluke-123B/INT:
Промышленный портативный осциллограф серии Fluke 120 с инновационными возможностями, разработан чтобы помочь техническому персоналу быстрее находить и устранять неисправности и получать необходимые данные для поддержания систем в рабочем состоянии.
Отображение форм сигналов с помощью функции пуска Connect and View™, технология настройки и автоматического отображения числовых значений соответствующих результатов измерений с помощью технологии Fluke IntellaSet™ — все это без необходимости настройки режимов измерений вручную. Возможности режима Recorder Event Detect позволяют обнаруживать и регистрировать трудноуловимые перемежающиеся события для последующего удобного просмотра и анализа.
Отличительные особенности осциллографа (20 МГц) Fluke-123B/INT:
- Основные измерения: формы сигналов напряжения, тока и мощности с числовыми значениями, включая измерения гармоник, сопротивления, емкости и проверку диодов и целостности цепи;
- Автоматическая фиксация, просмотр и анализ сигналов сложной формы: функция пуска Fluke Connect and View™ автоматически отображает формы сигналов без необходимости настройки амплитуды, задания временных параметров развертки и запуска, а с технологией Intellaset™ выполняется анализ сигнала и автоматическое отображение важных цифровых показаний. Все это существенно ускоряет поиск и устранение неисправностей, как никогда ранее;
- Совместимы с FLUKE CONNECT®: просматривайте данные непосредственно на приборе или с помощью мобильного приложения Fluke Connect;
- Цифровой осциллограф и мультиметр с двумя входами;
- Полоса пропускания осциллографа 40 или 20 МГц;
- Два цифровых мультиметра на 5 000 отсчетов, измеряющих истинные среднеквадратичные значения;
- Удобная функция автоматического пуска Connect-and-View™ для работы со свободными руками;
- Технология IntellaSet™ автоматически, интеллектуально подстраивает численное показание в соответствии с измеренным сигналом;
- Регистратор форм сигналов и показаний измерителя с двумя входами для отслеживания тенденций изменения данных на протяжении длительных периодов;
- Функция регистрации обнаруженных событий фиксирует непериодические перемежающиеся сигналы повторяющейся формы с частотой до 4 кГц;
- Экранированные измерительные провода для осциллографа, а также для измерения сопротивления и проверки целостности цепи;
- Измерения сопротивления, емкости, проверка диодов и целостности цепи;
- Измерения мощности (Вт, ВА, ВАр, коэффициент мощности, коэффициент реактивной мощности, Гц);
Технические характеристики промышленного портативного осциллографа (20 МГц) Fluke-123B/INT:
| Параметр | Значение | |
|---|---|---|
| Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
| с щупом VP41 10:1 | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) | |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | <10 Гц (-3 дБ) | |
| с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
| Время нарастания, без учета влияния щупов, измерительных проводов | 123B <17,5 нс 124B и 125B <8,75 нс | |
| Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
| с BB120 | 1 МОм//24 пФ | |
| с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
| Напряжение постоянного тока (VDC) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
| >60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Погрешность | Погрешность, максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Показание во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц | |
| 124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц | ||
| Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % +2 отсчетов) | |
| Децибелы (дБ) | ||
| 0 дБВ | 1 В | |
| 0 дБм (600 Ом / 50 Ом) | 1 мВт соответствует 600 Ом или 50 Ом | |
| дБ напряжения | Напряжение постоянного, переменного или переменного + постоянного тока | |
| Показания во всем диапазоне | 1 000 отсчетов | |
| Коэффициент амплитуды (CREST) | ||
| Диапазон | 1–10 | |
| Показание во всем диапазоне | 90 отсчетов | |
| Фаза | ||
| Режимы | от A к B, от B к A | |
| Диапазон | от 0 до 359 градусов | |
| Разрешение | 1 градус | |
| Ом (Ω) | ||
| Диапазоны | 123B и 124B | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
| 125B | 50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
| Погрешность | ± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов) | |
| Показание во всем диапазоне | от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов | |
| Измерительный ток | от 0,5 мА до 50 нА, уменьшается с ростом предела измерений | |
| Напряжение разомкнутой цепи | <4 В | |
| Проверка целостности цепей (Cont) | ||
| Звуковой сигнал | <(30 Ом ± 5 Ом) в диапазоне 50 Ом | |
| Измерительный ток | 0,5 мА | |
| Обнаружение коротких замыканий | ≥1 мс | |
| Результаты измерений | ||
| Скорость измерений | Не более 2 измерений/с | |
| Объем записываемых данных (мин., макс., среднее значение) | 2 миллиона показаний для 1 канала | |
| Продолжительность записи | 2 недели | |
| Максимальное количество событий | 1024 | |
| Запись формы сигнала | ||
| Максимальная частота дискретизации | 400 тысяч отсчетов/с | |
| Размер встроенной памяти | Емкость записи — 400 миллионов отсчетов | |
| Продолжительность записи во встроенную память | 15 минут с интервалом 500 мкс | 11 часов с интервалом 20 мс |
| Емкость карты SD для записи | 11 часов с интервалом 500 мкс | 14 дней с интервалом 20 мс |
| Максимальное количество событий | 64 | |
Комплект поставки Fluke-123B/INT:
| № | Наименование | Количество |
|---|---|---|
| 1. | Промышленный портативный осциллограф Fluke-123B/INT | 1 |
| 2. | Экранированные измерительные провода с черными заземляющими проводами | 2 |
| 3. | Черный измерительный провод (для заземления) | 1 |
| 4. | Зажимы типа «крючок» (красный, синий) | 2 |
| 5. | Адаптеры для соединения разъемов типа «банан» с BNC-разъемами (черные) | 1 |
| 6. | Угловой переходник USB | 1 |
| 7. | WiFi USB-адаптер* | 1 |
| 8. | Источник питания с переключаемыми режимами, адаптер / зарядное устройство | 1 |
| 9. | Аккумуляторный источник питания (литий-ионный) | 1 |
| 10. | Мягкий переносной футляр | – |
| 11. | Магнитный держатель | – |
| 12. | Программное обеспечение FlukeView® ScopeMeter® для Windows® | – |
| 13. | Защитная пленка для экрана | – |
Документы:
