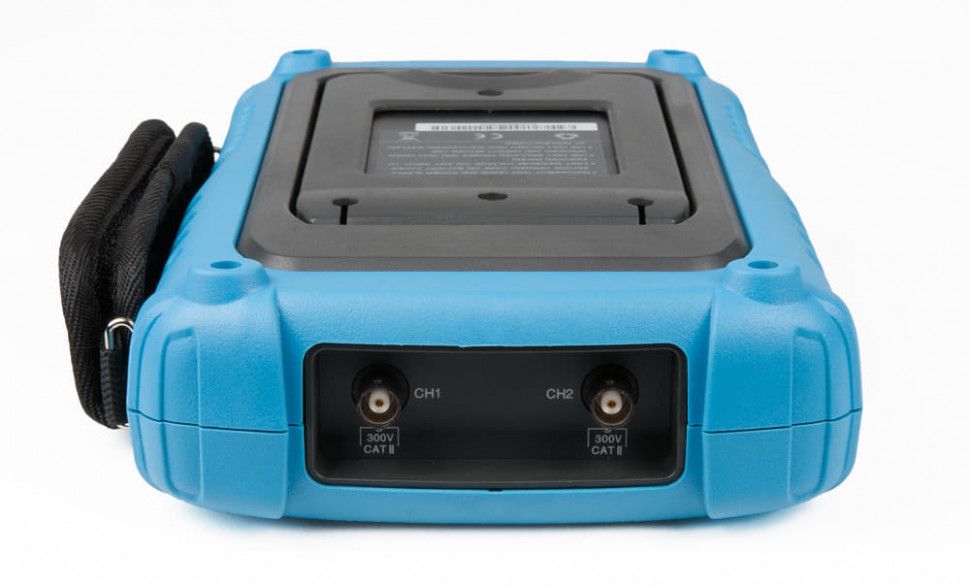

АКИП-4125/3А - Осциллограф-мультиметр цифровой запоминающий 2-х канальный
Описание цифрового запоминающего осциллографа-мультиметра АКИП-4125/3А:
Осциллограф-мультиметр цифровой запоминающий двух канальный АКИП-4125/3А – это портативный измеритель, предназначающийся для проведения работ в режиме таких устройств, как осциллограф или мультиметр. Данное устройство идеально подходит для определения амплитуды, частоты, напряжения, силы тока, сопротивления, ёмкости. Также с ним можно работать в режиме регистратора. Устройство возможно подключить к компьютеру для передачи данных и анализа, а также можно сохранить всю информацию на флэш накопителе.
Отличительные особенности:
- Оборудование серии - АКИП-4125/3А,
- Устройство надёжное, высокоточное (минимальный процент погрешности),
- Пользоваться им довольно легко (в работе сможет разобраться даже новичок),
- Прибор выполнен по последним технологиям с использованием самых современных и качественных материалов,
- Использовать устройство можно в режиме таких типов измерителей, как цифровой осциллограф, мультиметр, а также регистратор и TrendPlot,
- Отличия осциллографа: двухканальный, с полосой пропускания 150 МГц,
- Устройство с частотой дискретизации по реальному времени до 1 ГГц,
- Устройство с объёмом памяти 1 МБ на канал,
- Возможность провести измерения автоматически (32 параметра сразу),
- Наличие трёх типов курсорных измерений,
- Возможность проведения математических схем (сложения, вычитания, умножения, деления),
- Наличие режима слежения,
- Оборудование с синхронизацией: по фронту, по длительности импульса, тв синхронизация, по скорости измерения, с чередующимся запуском,
- С интерполяцией: син, хх, линейной,
- Наличие цифровых фильтров: ФВЧ, ФНЧ, с полосовым, с режекторным,
- С цифровой записью: по осциллографу 800 Кб, по мультиметру 1.6 МБ, по регистратору 7 МБ,
- Объём памяти позволяет сохранить десять осциллограмм,
- Устройство с наличием двадцати профилей настроек (возможность записи и вызова),
Технические характеристики АКИП-4125/3А:
| Параметр | Значения |
|---|---|
| РЕЖИМ ОСЦИЛЛОГРАФА | |
| Канал вертикального отклонения | |
| Полоса пропускания | 0…150 МГц |
| Время нарастания | ≤ 2,3 нс |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…100 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Постоянное смещение | 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В |
| Входной импеданс | 1 МОм ±2% / 18пФ ±3 пФ |
| Максимальное входное напряжение | Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III |
| Связь по входу | Открытый, закрытый, “земля” |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв) | 2,5 нс/дел…50 с/дел |
| Погрешность уст. Кразв | ±0,005 % |
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y |
| Синхронизация | |
| Ист. синхронизации | Канал 1, Канал 2 |
| Режимы запуска разв. | Автоколебательный, ждущий, однократный |
| Тип синхронизации | По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
| Аналого-цифровое преобразование | |
| Разрядность АЦП | 8 бит |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении) |
| Эквивалентная 50 ГГц (для периодического сигнала) | |
| Интерполяция | Sin (х) /х |
| Объем памяти | Быстрая: 20 кБ на канал (40 кБ при объед. каналов) |
| Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов) | |
| Режим сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) |
| Измерения | |
| По вертикали | Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение вр. задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Курсорные | ΔU, ΔT, Δ1/T (вручную), режим «слежение» |
| РЕЖИМ МУЛЬТИМЕТРА | |
| Постоянное и переменное (скз) напряжение | |
| Пределы измерения напряжений | DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В |
| AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) | |
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В | |
| Постоянный и переменный (скз) ток | |
| Предел измерений | 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Погрешность измерения | ± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А) |
| Сопротивление | |
| Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
| Погрешность | ± 1 % ± 5 емр |
| Емкость | |
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ |
| Погрешность | ± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр |
| Минимальное измеряемое значение емкости | 5 нФ |
| TrendРlot | |
| Режим просмотра | Полный - отображение всех записанных данных |
| Нормальный - отображение последних записанных данных | |
| Длина памяти | Осциллограф: 800 кБ; Мультиметр: 1,2 МБ |
| Длительность записи | Осциллограф: > 18 часов; Мультиметр: > 33 часов |
| Источник сигнала | Канал 1 (2), 1 и 2, мультиметр |
| Доп. функции | Ручной запуск, курсорные измерения, растяжка (Zoom) |
| Регистратор | |
| Коэф. развертки (Кразв.) | 100 мс/дел…50 с/дел |
| Длина памяти | Внутренняя: 7 МБ при объединении (3,5 на канал) |
| Внешняя: в зависимости от объема USB-flash диска | |
| Дополнительные возможности | |
| Интерфейс | USB 2.0 для сохранения данных и дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия |
| Документирование | Запись и воспроизведение до 2500 кадров |
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV |
| Общие данные | |
| Память | 10 осциллограмм / 20 профилей (внутр./внеш USB-flash) |
| ЖК-дисплей | Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000» |
| Интерфейс | USB 2.0 – 2шт (device, host) |
| Универсальное питание | ~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф-мультиметр АКИП-4125/3А | 1 |
| 2 | Пробники осциллографа х1/х10 | 2 |
| 3 | Калибратор пробников | 1 |
| 4 | Кабель USB | 1 |
| 5 | Адаптер питания~220 В | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | CD-диск | 1 |
| 8 | Мягкая сумка | 1 |
