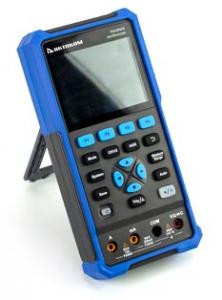

ADS-2048 осциллограф цифровой
Описание осциллографа цифрового ADS-2048:
Портативный прибор ADS-2048 сочетает в одном корпусе 2 измерительных устройства: двухканальный цифровой осциллограф и 4 1/2 - разрядный TrueRMS мультиметр.
Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.
Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2048 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2048 рекомендован для использования в образовательных и обучающих целях.
Технические характеристики ADS-2048:
| Характеристики | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 2 | ||
| Скорость захвата осциллограмм | 10000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковый детектор | |
| Макс. дискретизация | 500 Mвыб/сек (250 Мвыбсек - 2 канала) | ||
| Вход | Связь по входу | откытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 16 пФ±10 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Параметры горизонтальной системы |
Глубина записи | 8 К (4 К -каждый канал) | |
| Диапазон частоты выборки | 0.25 Выб/сек ~ 250 Mвыб/сек (один канал), 0.25 Выб/сек ~ 125 Mвыб/сек (два канала) |
||
| Интерполяция | (sin x)/x | ||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность временной базы | ±100 ppm | ||
| Режим | Y-T, X-Y | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 10 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±6 делений | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥10 Гц (на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤3.5 нс (типичное) | ||
| Погрешность коэф. усиления | ±3% | ||
| Измерения | Курсорные | ΔV, ΔT, ΔV&ΔT между курсорами |
|
| Автоматические | Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период | ||
| Система запуска | Источник запуска | CH1, CH2 | |
| Связь | DC, AC | ||
| Тип запуска | Запуск по фронту (нарастающий, спадающий) |
||
| Режим запуска | Авто, обычный, однократный | ||
| Диапазон уровня запуска | ±4 деления от центра экрана | ||
| Погрешность уровня запуска | ±0,3 деления | ||
| МУЛЬТИМЕТР | |||
| Максимальная разрядность | 20000 отсчетов | ||
| Измерение истинных среднеквадратических значений | TrueRMS | ||
| Измеряемые параметры | Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи |
||
| Входной импеданс | 10 МОм | ||
| Выбор диапазона | Автоматический | ||
| Диапазон измерения (полные характеристики приведены ниже) |
Напряжение постоянного тока |
1000 В | |
| Напряжение переменного тока |
750 В | ||
| Постоянный ток |
10 А | ||
| Переменный ток |
10 А | ||
| Сопротивление | 100 МОм | ||
| Емкость | 2 мФ | ||
| Тестирование диодов | 0 ~ 2 В | ||
| Входы мультиметра и осциллографа | независимые | ||
| Дополнительные режимы | режим удержания показаний режим относительных измерений |
||
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |||
| Дисплей | Тип дисплея | диагональ 3,5” , ЖК, TFT матрица |
|
| Разрешение дисплея | 320 (по горизонтали) × 240 (по вертикали) точек | ||
| Количество цветов |
65536 цветов | ||
| Выход для калибровки пробников | Выходное напряжение (типичное) | амплитуда 3,3 В | |
| Выходной сигнал | Меандр 1 кГц | ||
| Интерфейс | Тип | USB тип С | |
| Функционал | связь с ПК, зарядка | ||
| Питание | Li-ion аккумулятор | 2 х 2200 мАч , тип 18650 | |
| Время работы (типичное) | 6 часов | ||
| Мощность | <5 Вт | ||
| Габаритные размеры | 198 х 96 х 38 мм | ||
| Вес | около 0,6 кг | ||
Технические характеристики мультиметра:
| Наименование | Диапазон | Разрешение | Погрешность |
|---|---|---|---|
| Постоянное напряжение | 200.00 мВ | 0.01 мВ | ±(0.5%+5 е.м.р.) |
| 2.0000 В | 0.1 мВ | ±(0.3%+5 е.м.р.) |
|
| 20.000 В | 1 мВ | ||
| 200.00 В | 10 мВ | ||
| 1000.0 В | 0.1 В | ±(0.8%+5 е.м.р.) |
|
| Переменное напряжение TrueRMS (40…1000 Гц) |
200.00 мВ |
0.01 мВ |
|
| 2.0000 В |
0.1 мВ | ||
| 20.000 В |
1 мВ | ||
| 200.00 В |
10 мВ | ||
| 750.0 В |
0.1 В | ±(1.0%+5 е.м.р.) | |
| Постоянный ток | 200 мА | 10 мкА | ±(0.8%+2 е.м.р.) |
| 10 А | 1 мА | ±(2.5%+2 е.м.р.) | |
| Переменный ток TrueRMS (40…1000 Гц) |
200 мА |
10 мкА |
±(1.0%+5 е.м.р.) |
| 10 А |
1 мА |
±(2.8%+5 е.м.р.) | |
| Сопротивление |
200.00 Ом | 0.01 Ом | ±(0.8%+3 е.м.р.) |
| 2.0000 кОм | 0.1 Ом | ||
| 20.000 кОм | 1 Ом | ||
| 200.00 кОм | 10 Ом | ||
| 2.0000 МОм | 100 Ом | ||
| 20.000 МОм | 1 кОм | ±(1.0%+3 е.м.р.) |
|
| 100.00 MОм | 10 кОм | ±(3.0%+3 е.м.р.) |
|
| Емкость | 20.000 нФ | 1 пФ | ±(3.0%+10 е.м.р.) |
| 200.00 нФ | 10 пФ |
||
| 2.0000 мкФ | 100 пФ |
||
| 20.000 мкФ | 1 нФ | ||
| 200.00 мкФ | 10 нФ | ||
| 2.0000 мкФ | 100 нФ | ||
| Тест диодов |
0 - 2 В |
||
| Прозвонка |
Звуковой сигнал <50 Ом | ||
Комплект поставки:
- Осциллограф
- Кабель USB
- Пассивный пробник
- Кабель BNC-"крокодил"
- Набор для настройки пробника
- Комплект измерительных щупов мультиметра
- Зарядное устройство
- Футляр
- Эксплуатационный документ
