GPD-74303S - Четырёхканальный линейный источник постоянного тока
Описание сточника питания GPD-74303S:
Четырёхканальный источник питания GPD-74303S предназначен для выдачи стабилизированных напряжения и силы тока заданных пользователем величин. Благодаря микроконтроллерному управлению устройство отличается высоким разрешением и плавностью регулировки параметров.
GPD-74303S имеет по два независимых регулируемых и управляемых канала, выдающих до 60 В напряжение при максимальной силе тока 3 А. Функционирование регулируемых каналов основано на комбинировании управляемого полумоста с линейным регулятором, который позволяет выполнять тонкую подстройку параметров выходящего сигнала. Во встроенной памяти можно хранить до четырёх шаблонов с настройками режимов для быстрой подготовки устройства к работе (одним нажатием клавиши) – вам не придётся каждый раз вручную выставлять силу тока и напряжения.
Благодаря USB-интерфейсу GW Instek GPD-74303S управляется удалённо через персональный компьютер и фирменное программное обеспечение – может интегрироваться в комплексы для автоматического измерения, тестирования, контроля оборудования. При последовательном или параллельном подключении выходы прибора объединяются, их параметры задаются первым (ведущим) каналом.
Особенности GPD-74303S:
- Четыре регулируемых канала.
- Электронное отключение выходов.
- Удалённое управление через USB-интерфейс.
- По два интегрированных вольтметра и амперметра.
- Клавиши быстрого доступа к ячейкам памяти с настройками режимов.
Удобство эксплуатации:
Источник питания GPD-74303S помещён в стальной корпус в виде параллелепипеда, экранирующий внешние источники электромагнитных волн. Для предотвращения термических повреждений прибор оснащён малошумным вентилятором, его корпус имеет ряд перфораций и приподнят над поверхностью благодаря резиновым ножкам. Последние дополнительно выполняют роль фиксаторов – удерживают устройство на наклонной поверхности.
На лицевую панель измерительного средства вынесен высококонтрастный сегментный дисплей, на который параллельно выводятся сила тока и напряжения двух каналов, причём величины окрашены в разные цвета. Под экраном размещена кнопка подачи / отключения электропитания и выходы, справа от него – органы управления источником питания: кнопки, ручки регулировки. Для удобства транспортировки на корпусе имеется складная ручка.
На задней панели размещена пара селекторов входящего напряжения, позволяющих работать в бытовых сетях с напряжением 100, 120, 220, 230 В при частоте электрического тока 50 / 60 Гц.
Функция блокировки кнопок управления исключит изменение настроек устройства, например, при удалённом управлении, а отключения нагрузок – прекратит подачу питания на выходы – полезна при подборе параметров тока / напряжения без физического отключения «потребителей».
Конструкция GPD-74303S рассчитана на эксплуатацию в промышленных условиях: настройка, тестирование, диагностика электротехнического или радиоэлектронного оборудования.
Технические характеристики источника питания GPD-74303S:
| Характеристики | Параметры | Значения |
|---|---|---|
| Диапазоны тока и напряжения | Диапазоны | 0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
| Разрешение (U/I) | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Стабилизация напряжения | Нестабильность | 0,01% + 3 мВ при изменении напряжения питания 0,01% + 3 мВ (? 3 А), ? 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
| Уровень пульсаций | 1 мВср.кв. в диапазоне 5 Гц … 1 МГц | |
| Время установления | 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| Температурный коэффициент | 300 x 10-6 | |
| Стабилизация тока | Нестабильность | 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | 3 мАср.кв. | |
| Автотрекинг | Погрешность парал. соединение | 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ? 3А, 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
| Погрешность послед. соединения | 0,01 % + 5 мВ при изменении напряжения питания 300 мВ при изменении тока нагрузки |
|
| Погрешность трекинга | (0,5 % + 10 мВ) от показаний ведущего источника | |
| Индикатор | Формат индикации | Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
| Дискретность индикации | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Погрешность измерения регулируемых выходов | Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D |
|
| Количество индикаторов | 4 (2 вольтметра, 2 амперметра) | |
| Фиксированный выход | Выходные параметры | Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
| Нестабильность | 5 мВ при изменении напряжения питания 15 мВ при изменении тока нагрузки |
|
| Уровень пульсаций | 2мВср.кв. | |
| Изоляция | Корпус - выход | 20 МОм (500 В) |
| Корпус - сеть | 30 МОм (500 В) | |
| Общие данные | Напряжение питания | 100 В/120 В/220 В/240 В±10%, 50/60Гц |
| Габаритные размеры | 210x130x265 мм | |
| Масса | 7 кг | |
| Комплект поставки | Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник питания постоянного тока линейный GPD-74303S | 1 - шт |
Документы:
Мы предлагаем для поставки радиоизмерительные средства лабораторные источники питания. GPD-74303S - Четырёхканальный линейный источник постоянного тока, артикул 314999 по цене 107 625 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .

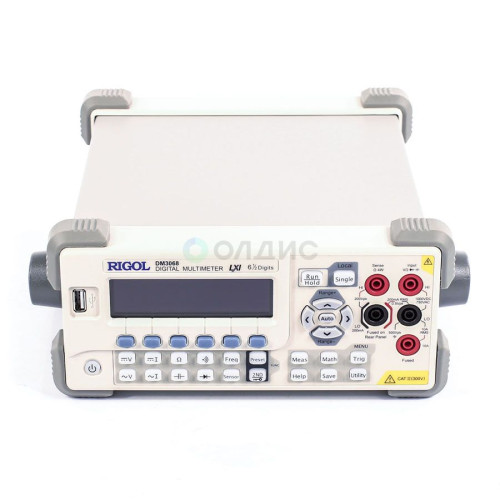

Мультиметр прецизионный цифровой RIGOL DM3068
