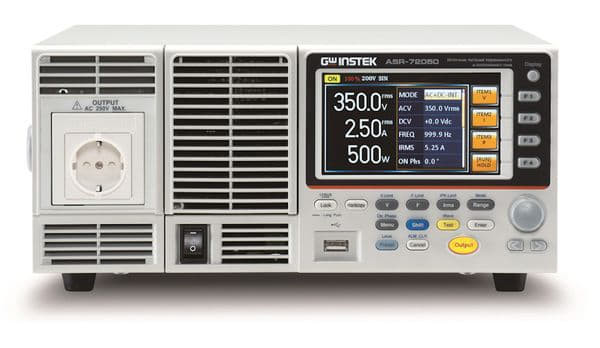

ASR-72100 - Источник питания
Краткое описание источника питания ASR-72100
Источники питания переменного и постоянного тока ASR-72000 в составе 4-х моделей с выходной мощностью 500 Вт и 1000 Вт, ориенторованы на системную интеграцию источников в современные измерительные приложения или для использования в качестве настольного средства электропитания самых разных нагрузок. Модели обеспечивают три режима формирования Uвых (АС, DC, АС+DC), а также развивают номинальную выходную мощность на выходе как в режиме напряжения переменного тока, так при выдаче постоянного напряжения на исследуемое устройство (ИУ).
Серия ASR-72000 обеспечивает пользователям возможность формирования источником выходных форм напряжения для удовлетворения требований тестирования различных электронных компонентов, автомобильных электронных устройств и бортовой сети, бытовой техники, в том числе такие функции и режимы:
- Выдача выходной последовательности/ Sequence с целью генерации кривых спада, выбросов напряжения (импульсов) и провалов, отклонения от номинального значения (fallings, surges, sags, changes) и других аномальных условий в питающей электросети или в линии электропередачи
- Формирование напряжения произвольной формы/ Arbitrary (СПФ) с возможностью сохранять/загружать формы Uвых, определяемые задачами пользователя
- Эмуляция/ Simulate событий и состояний в цепи питаемой нагрузки: отключение электроэнергии, перенапряжение (наброс питания), спад напряжения и колебания частоты (outage, voltage rise/ fall, frequency variations)
Отличительные особенности ASR-72100
- Выходная мощность: 500 ВА/ 1000 ВА
- Диапазон Uвых:
- Перем. напряжение/AC 0…350 Вскз,
- Пост. напряжение/DC 0… ± 500 В
- Анализ гармоник напряжения и тока
- 4-х проводная схема питания удаленной нагрузки
- Функции защиты и сигнализация: OVP, OCP, OPP, OTP, сбой на выходе переменного напряжения и тревога системы охлаждения
- Режим формирования Uвых произвольной формы
- Настройка начальной/ конечной фазы Uвых (при Вкл./ Выкл выхода)
- Режим Последовательность и Эмуляция (до 10 профилей)
- Интерфейс: стандартно USB, LAN; опция «RS-232+GPIB»
- Встроенная схема внешнего аналогового управления (Ext I/O) и синхронизации (Ext Signal Input)
- Выход для управления контактами внешнего исполнительного реле
- Внутр. память: 10 наборов настроек (х3 параметра)
- Управление по интерфейсу LAN через Web браузер (встроенный Web Server)- возможность создания и поддержки сети удаленного мониторинга с единым Hab-центром
Области применения источника питания ASR-72100
- Производство электроники
- Разработка и тестирование электронных компонентов
- Испытания электрических систем бортовой электросети транспортных средств
Технические характеристики источника питания ASR-72100
| Параметры | Значение | Режим переменное напряжение |
|---|---|
| Диапазон напряжений | 0,1…175 В скз / 0,1…350 Вскз |
| Разрешение | 0,1 В |
| Коэф. мощности нагрузки | 0…1 |
| Нестабильность U вых | ≤0,15 % (при изм. тока нагрузки 0…100%; f=45…65 Гц) ≤ 0,2 % (при изменении напряжения питания) |
| Погрешность установки | 0,5 %*Uуст. +0,6В / 1,2 В |
| Режим постоянное напряжение | |
| Диапазон напряжений | 0,1…± 250 В/ 0,1…± 500 В (шкала «100В/ 200В») |
| Разрешение | 0,1 В |
| Коэф. мощности нагрузки | 0…1 |
| Нестабильность U вых | ≤0,5 % (при изм. тока нагрузки 0…100%) ≤ 0,2 % (при изменении напряжения питания) |
| Уровень пульсаций | 0,7 Вскз/ 1,4 Вскз (шкала «100В/ 200В») |
| Общие данные | |
| Дисплей | Цветной ЖКИ (TFT), диагональ 11 см. |
| Внутренняя память | 4 ячейки (профили настроек M0- M9) |
| Запись/ вызов данных | USB-flash или во внутреннюю память (Local) |
| Напряжение питания (1Ф) | 100-240В (автовыбор), диапазон частот 47-63 Гц |
| Потребляемая мощность | ≤ 1500 ВА |
| КПД (типично)/ Pf | 0,95 (шкала «100В»); 0,90 (шкала «200В») |
| Интерфейс | USB, LAN |
| Габаритные размеры | 213 × 124 × 480 мм |
| Масса | 10,5 кг |
| Условия эксплуатации | 0…40 °С (отн. влаж. 20…80% /RH) |
| Хранение | -10.. 70 °С (отн. влаж. < 90%/ RH) |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник питания ASR-72100 | 1 - шт |
| 2 | Кабель питания | 1 - шт |
| 3 | Крышка входных гнезд сетевого питания | 1 - шт |
| 4 | Крышка гнезд удаленной нагрузки | 1 - шт |
| 5 | Интерфейсный кабель USB | 1 - шт |
| 6 | Соединительные провода кр./ черн | 1 - шт |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/GW Instek/Расширенное описание серии ASR-72000.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/GW Instek/Описание типа СИ ASR-72000.pdf
