Описание измерителя КСВН панорамного Р2-137/1:

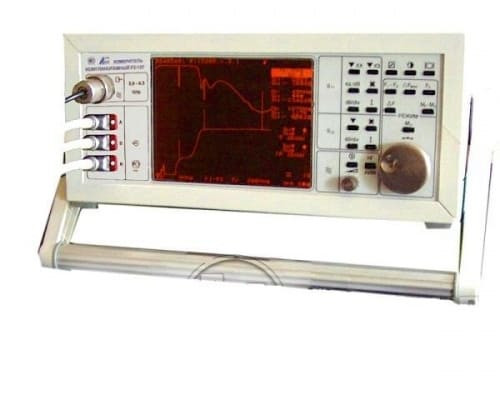

Измеритель КСВН панорамный Р2-137/1 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств. Измеритель КСВН панорамный Р2-137/1 позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).
Измеритель КСВН панорамный Р2-137/1 может быть использован в качестве рабочих мер при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2,0 до 9,0 ГГц с коаксиальным трактом сечением 7/3.04 и 3.5/1.52. Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух или даже трех блочной схеме в виде отдельных функциональных блоков.
При этом измеритель остается стационарным лабораторным прибором с довольно большими массо-габаритными показателями и, соответственно, высокой ценой. Схемотехнические и конструктивно-технологические решения измерителя КСВН панорамного Р2-137/1 позволили получить прибор в одном малогабаритном корпусе с массой менее 6 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.
Основное преимущество измерителя КСВН панорамного Р2-137/1 перед аналогами состоит в малых массо-габаритных показателях, которые позволили разместить прибор с комплектом измерительных узлов и принадлежностей в носимом футляре, что обеспечивает мобильность для проведения измерений удаленных объектов на местах их использования.
Технические характеристики измерителя КСВН панорамного Р2-137/1:
| Параметр | Значения |
|---|---|
| Диапазон рабочих частот | 2,0 – 9,0 ГГц |
| Измерительные каналы | 7/3.04; 3.5/1.52 |
| Диапазон измерения КСВН, КстU | 1,03 - 5,0 |
| Погрешность измерения КСВН | Для КстU<2,0: +5КстU |
| Диапазон измерения модуля коэффициента передачи четырёхполюсников, дБ | +30 до -50 |
| Погрешность измерения модуля коэффициента передачи, дБ | +(0,04А+0,3) Где А – модуль значения измеряемой величины в дБ |
| Точность установки частоты | +1·10-5 |
| Общие характеристики | |
| Потребляемая мощность, ВА | 50 |
| Размер панорамного ЖКИ, мм | 120х90 |
| Диапазон рабочих температур | от 5 до 40 C |
| Габаритные размеры, мм | 326х129х228 |
| Напряжение сети | (220+22) В, (50+1) Гц (115+5,75) В, (400+10) Гц |
| Масса | 6 кг |
Комплект поставки Р2-137/1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель КСВН панорамный Р2-137/1 | 1 |
| 2 | Кабель сетевой H05VV-F | 1 |
| 3 | Предохранитель | 1 |
| 4 | Кабель нуль-модемный RS232 | 1 |
| 5 | Аттенюатор резистивный 7/3,04 (10 дБ) | 1 |
| 6 | Аттенюатор резистивный 7/3,04 (20 дБ) | 1 |
| 7 | Переход коаксильный | 1 |
| 8 | Датчик ослаблений | 3 |
| 9 | Ответвитель напрвлений | 3 |
| 10 | Короткозамыкатель 7/3,04 | 1 |
| 11 | Короткозамыкатель 3,5/1,52 | 1 |
| 12 | Кабель К1 | 2 |
| 13 | Кабель К2 | 1 |
| 14 | Переход коаксильный 7/3,04 | 2 |
| 15 | Переход коаксильный 3,5/1,52 | 1 |
| 16 | Переход коаксильный | 2 |
| 17 | Нагрузка согласованная 3,5/1,52 | 1 |
| 18 | Нагрузка согласованная 7/3,04 | 1 |
| 19 | Руководство по эксплуатации | 1 |
| 20 | Формуляр | 1 |
Документы:
Мы предлагаем для поставки радиоизмерительные средства измерители ксвн. Р2-137/1 - измеритель КСВН панорамный, артикул 168290 по цене 1 248 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Доступно | Под заказ |
Производитель | Рип-Импульс |
Страна производитель | Россия |
Номер в госреестре СИ | 44619-10 |
Артикул | Р2-137/1 |
