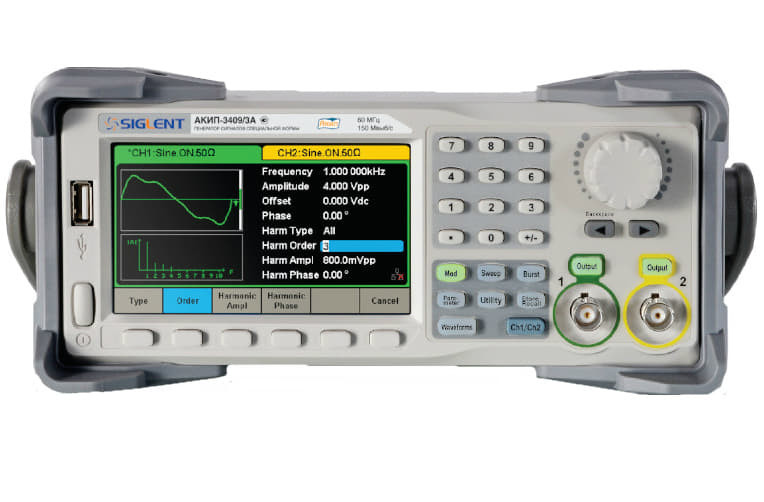

АКИП-3409/2А - Генератор сигналов специальной формы
Описание генератора сигналов специальной формы АКИП-3409/2А:
АКИП-3409/2А - Генератор сигналов специальной формы – это новый, усовершенствованный измеритель последнего поколения из всей линейки. Данная модель представлена в более усовершенствованном виде, получив новшества: расширился частотный диапазон, повысилась частота дискретизации, увеличилась стабильность встроенного опорного генератора, а также добавлен современный увеличенный дисплей последнего поколения. Модель отличается понятным и доступным меню, а также удобным расположением кнопок. Устройством пользоваться достаточно легко и при этом не нужно иметь специальных навыков и знаний.
У нас вы можете купить АКИП-3409/2А по низкой цене на самых выгодных условиях. Для этого обращайтесь к нам по телефону или оставляйте заявку на сайте. Мы вам сразу же позвоним для более детального обсуждения параметров по заказу.
Отличительные особенности:
- Эта версия устройства идёт в новом исполнении, в современном виде с добавлением множества новшеств,
- Прибор считается эталоном по всем критериям,
- Отличается простотой в использовании, удобным и понятным меню, простотой при настройке (в работе разберётся даже новичок),
- Устройство надёжное, выполнено по последним технологиям с использованием прочных, качественных материалов (будет служить максимально долгое время),
- Устройство двухканальное,
- Предназначено для генерации сигналов специальной и произвольной формы,
- Максимальная выходная частота 60 МГц,
- С частотой дискретизации до 150 МГц,
- Наличие большого цветного, графического дисплея для считывания и обработки информации при измерениях,
- Наличие опции термостатированного внутреннего источника опорной частоты,
- Генератор работает на основе технологии прямого цифрового синтеза,
- Генерация стандартных форм сигнала – 5 видов,
- Генерация сигнала произвольной формы – 45 видов,
- С типами модуляции: АМ, ФМ, ЧМ, ЧМн, ФМн, АМн, ШИМ,
- Наличие режима ГКЧ,
Сфера применения:
Генератор АКИП-3409/2А – это прибор для генерирования сигналов специальной и стандартной формы. Чаще всего прибор применяют специалисты в ходе настройки каналов связи, а также в ходе проверки, отладки и ремонта радиоэлектронных устройств и другой техники.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон (для синуса) | 1 мкГц ... 30 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | плюс-минус 2,5*10-5 (опция: плюс-минус 2х10-7) |
| Выходной уровень (50 Ом) | 2 мВ - 10 Впик-пик (меньше/равно 10 МГц); 2 мВ - 5 Впик-пик (более 10 МГц) |
| Погрешность установки уровня | плюс-минус (1%+1мВпп), 10 кГц син., 0 В смещение |
| Выходное сопротивление | 1 МОм / 50 Ом |
| Синусоида | |
| Коэффициент гармоник | меньше/равно -60 дБн от 0 до 10 МГц (включительно), меньше/равно-50 дБн свыше 10 МГц до 30 МГц (включительно), меньше/равно -45 дБн свыше 30 МГц до 60 МГц. |
| КНИ (коэффициент нелинейных искажений) | меньше/равно 0,075 % (0 дБм, 10 Гц – 20 кГц) |
| Негармонические составляющие | меньше/равно-65 дБн от 0 до 10 МГц (включительно), меньше/равно-55 дБн от 10 до 30 МГц (включительно), меньше/равно-40 дБн от 30 до 60 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц ... 30 МГц |
| Время нарастания/спада | меньше/равно 4,2 нс (10% ... 90%, 1 Впп, 50 Ом); меньше/равно 3,8 нс (10% ... 90%, 2,5 Впп, 50 Ом) |
| Выброс | менее 3% (100 кГц, 1 Впп, 50 Ом) |
| Перестраиваемая скважность | 0,001 ... 99,999% |
| Джиттер (скз) | меньше/равно 300 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц ... 500 кГц |
| Нелинейность | менее 1% |
| Перестраиваемая скважность | 0,0 ... 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц ... 12,5 МГц |
| Длительность импульса | От 32,6 нс |
| Погрешность установки длительности | плюс-минус (0,01% + 1 нс) |
| Время нарастания/спада | 16,8 нс ... 22,4 с |
| Диапазон изменения скважности | 0,001% ... 99,999% |
| Выброс | меньше/равно 3% |
| Джиттер (скз) | меньше/равно 300 пс |
| Шум | |
| Полоса частот | 60 МГц (-3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц ... 6 МГц |
| Длина памяти | 16.000 точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 150 МГц |
| Джиттер (скз) | 6,7 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (1 … 1000000 имп. – при минимальной длительности 1 мкс, непрерывный, по строб-импульсу) |
| Начальная/конечная фаза | 0° ... +360° |
| Период повторения | 1 мкс ... 1000 с плюс-минус 1% |
| Источник строб-импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц) |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц) |
| Диапазон установки девиации фазы | 0° ... 360,0º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 1 мГц ... 1 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз (менее 100 МГц), 200 мВcкз (100 ... 200 МГц) |
| Параметры дополнительных входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; входной уровень: 1,4 ... 3,3 Впик-пик |
| Вход внешней синхронизации | Входной уровень: КМОП; время отклика: меньше/равно 600 нс; входное сопротивление: 100 кОм |
| Выход сигнала синхронизации | Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC | Входной уровень: TTL; длительность импульса: более 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Вход внешней модуляции | Глубина модуляции (100 %) 11 ... 13 В; сопротивление 10 кОм |
| Общие характеристики | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (плюс-минус 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 х 260 х 296 мм |
| Масса | 3,43 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3409/2А | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | USB кабель | 1 |
| 4. | Руководство по эксплуатации | 1 |
Дополнительная комплектация
- Адаптер GPIB-USB.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-3409 А.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Свидетельство СИ серии АКИП-3409А.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание серии АКИП-3409А.pdf
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. АКИП-3409/2А - Генератор сигналов специальной формы, артикул 312608 по цене 50 730 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
