АКИП-3407/3А - Генератор сигналов специальной формы
Описание генератора сигналов специальной формы АКИП-3407/3А:
АКИП-3407/3А – это специальный, точный радиоизмерительный прибор, предназначенный для генерации сигналов различных форм (синус, прямоугольник, треугольник, импульс, шумовой, постоянный ток, а также 50 сигналов произвольной формы).

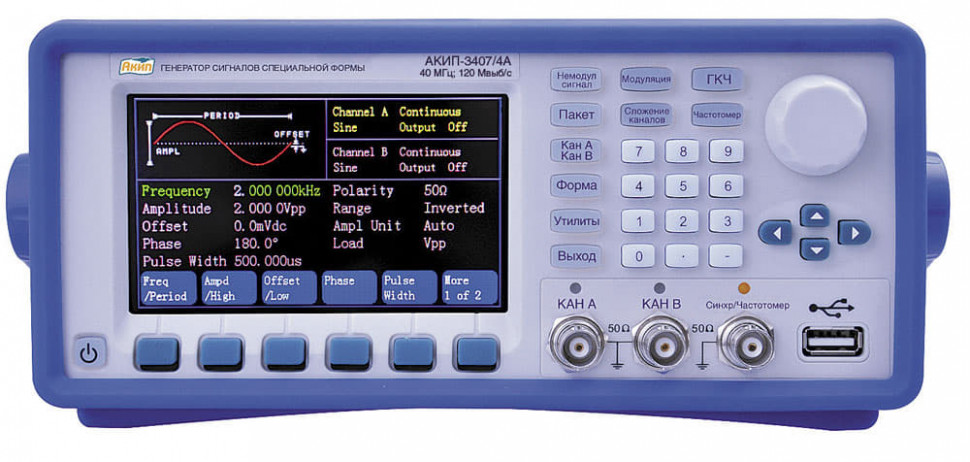

Данное устройство – это лабораторный прибор. Он отличается надёжностью, прочностью, отличной работоспособностью и долговечностью. Также его отличает простота в использовании. У прибора имеется передняя и задняя панель. Спереди устройства располагается экран, кнопки. Сзади прибора расположены различные разъёмы.
Данное устройство широко используется в тех отраслях, где требуется получение точных данных. Оборудование может быть применено для настраивания каналов связи, а также высокоточных устройств.
У нас в интернет – магазине вы можете купить современный измерительный прибор АКИП-3407/3А для проведения различного рода работ по низкой цене. Для заказа позвоните нам по указанному номеру или оставьте заявку на сайте. Мы вам сразу перезвоним после рассмотрения вашей заявки для уточнения всех деталей по заказу.
Мы осуществляем доставку по всей России. Товар будет доставлен максимально быстро.
Отличительные особенности:
- Оборудование серии - АКИП-3407/3А,
- Прибор долговечный, так как выполнен из прочных и современных материалов,
- Устройство выполнено в идеальном и красивом исполнении,
- Прибор многофункциональный и надёжный,
- Все измерения проводятся с высокой точностью (минимальный процент погрешности),
- Устройство считается эталоном по всем критериям,
- Процент искажений при замерах минимальный,
- Наличие цветного жк дисплея,
- Наличие множества кнопок,
- Есть кнопки управления меню,
- Настроить прибор не составит труда (в работе сможет разобраться даже новичок),
- Наличие курсорных кнопок, вращающегося регулятора, а также цифровой клавиатуры,
- Устройство двухканальное,
- Работы проводятся в частотном диапазоне от 1 мкГц до 30 МГц,
- Большой объём памяти 4 кБ,
- С видами модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн,
- Наличие ГКЧ,
- Наличие пакетного режима,
- Размер экрана 11 см,
- С двумя полностью независимыми источниками колебаний,
- Число сигналов до 50 ти,
- Возможность редактирования сигналов произвольной формы,
- Наличие режима Режим SUM (возможность сложения двух выходных сигналов),
- Устройство со встроенным частотомером,
- Наличие опции усилитель мощности,
- Возможно подключение к компьютеру,
- Есть разъёмы для юсб, а также другого,
- Вес оборудования 3 кг,
- Им очень легко и удобно пользоваться (в работе не возникнет трудностей),
- Комплектация: генератор данной версии, шнур питания, соединительный кабель, компакт диск с программным обеспечением. Плюс в комплект входит инструкция по пользованию,
- Гарантийный срок на измеритель 1 год.
Технические характеристики:
| Параметр | Значение | |||
|---|---|---|---|---|
| Частотный диапазон | 1 мкГц...30 МГц | |||
| Основные выходные параметры (Выход А/В) | ||||
| Разрешение | 1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов | |||
| Погрешность частоты | Стандартно: ± 5х10 -5 + 1 мкГц | |||
| Выходной уровень | Частота < 20 МГц: 0,1 мВ пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм) |
|||
| Разрешение | 0,2 мВ пик (<2 В); 2 мВ пик (>2 В) | |||
| Погрешность уровня | ±(1% от уст. + 1 мВ) | |||
| Постоянное смещение | ± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) | |||
| Длина памяти | 4...4096 точек | |||
| Выходное сопротивление | 1 МОм/ 50 Ом | |||
| Синусоида | ||||
| Уровень гармоник относительно уровня основной частоты | АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц |
|||
| Сумм. гармонические искажения | ≤ 0,1% (на частотах до 20 кГц) | |||
| Меандр | ||||
| Время нарастания | ≤ 20 нс | |||
| Скважность | 0,1 % - 99,9 % | |||
| TTL-выход | ||||
| Время нарастания/спада | ≤ 20 нс | |||
| Низкий уровень | < 0,3 В | |||
| Режим свипирования | > 4 В | |||
| Произвольная форма (Выход А/В) | ||||
| Частота дискретизации | 120 МГц | |||
| Формы сигнала | 5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) | |||
| Длина памяти | 4096 точки | |||
| Разрешение ЦАП | 14 бит (Выход A), 10 бит (Выход B) | |||
| Модуляция (Выход А) | ||||
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн | |||
| Глубина АМ | 1...120% | |||
| Частота модуляции | 1 мкГц ... 100 кГц | |||
| Девиация фазы ФМ | 0°...360° | |||
| Девиация ШИМ | 0% ...99% | |||
| Свипирование (Выход А) | ||||
| Режимы свипирования | Линейное или логарифмическое | |||
| Интервал свипирования | 5 мс...500 с | |||
| Погрешность установки | ±7% от установки ±1,5% | |||
| Выход частоты (MOD out) | 100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом | |||
| Пакетный режим (Выход А) | ||||
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. | |||
| Виды запуска | По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу | |||
| Период повторения | 1 мкс – 500 с | |||
| Режим сложения (Выход В) | ||||
| По частоте | Отношение частот / разность частот | |||
| По амплитуде | Разность амплитуд/ разность смещений | |||
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% | |||
| Частотомер | ||||
| Частотный диапазон | 10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с | |||
| Чувствительность | 20 мВскз...5 Вскз | |||
| Общие данные | ||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек | |||
| Напряжение питания | 220 В ( ± 22 В), 47~53 Гц; | |||
| Рабочие условия | 0...40°С, 80% | |||
| Интерфейс | USB (2 шт), RS-232 | |||
| Габаритные размеры, масса | 334 × 256 × 106 мм, 3 кг | |||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов АКИП-3407/3А | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель BNC-BNC | 1 |
| 4 | Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ АКИП-3407А, 3410.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-3407А, 3410.pdf
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. АКИП-3407/3А - Генератор сигналов специальной формы, артикул 312417 по цене 49 140 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
