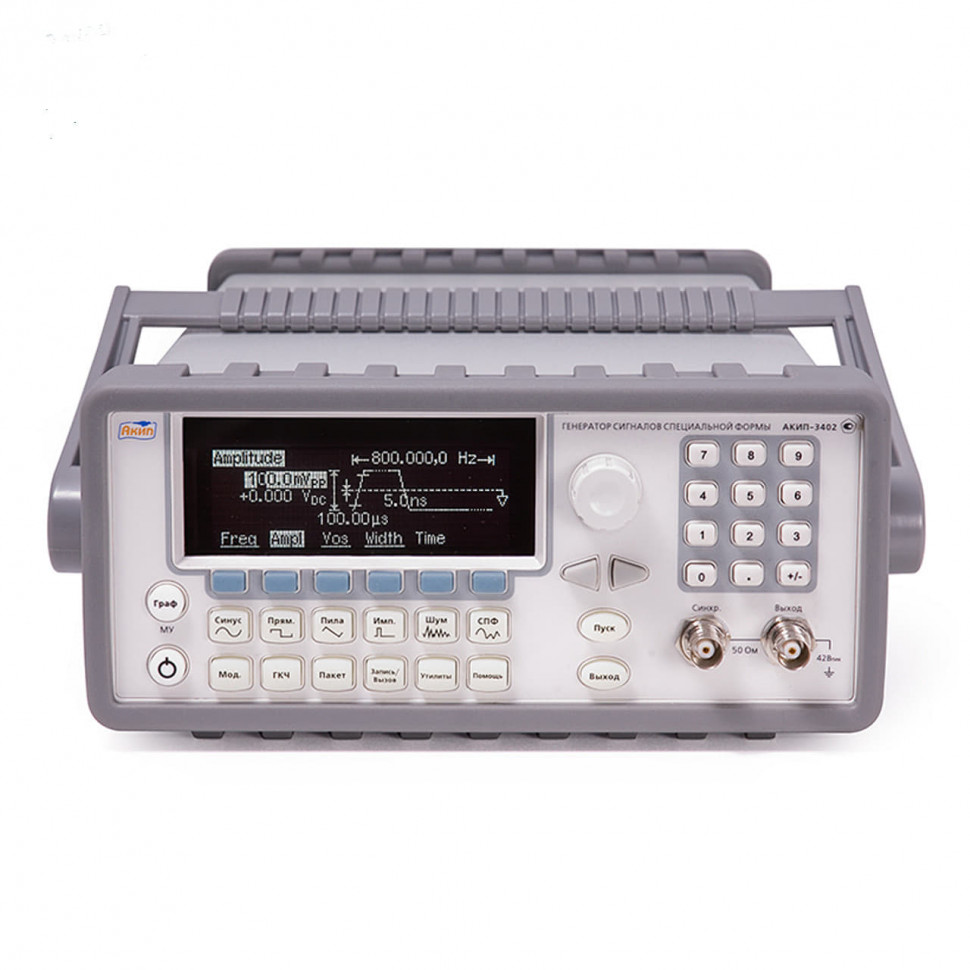

АКИП-3402 - Генератор сигналов произвольной формы
Описание генератора сигналов произвольной формы АКИП-3402:
Генератор сигналов произвольной формы АКИП-3402 – это высокоточное, современное и высокотехнологичное устройство для определения электромагнитных сигналов различных форм (синусоидальный, пилообразный, прямоугольник, импульс и другие). Применяя такой тип оборудования, возможно проведение проверки и отладки разных радиоэлектронных устройств.
Прибор отличается высокой точностью измерений, а также прочным, современным корпусом. Поэтому данное оборудование имеет высокую защиту от внешних механических воздействий.
Сфера использования измерителя: оборудование АКИП-3402 широко используется специалистами в научно-исследовательских и инженерных целях. Оборудование подходит для отладки и ремонта разных типов радиоэлектронного оборудования.
Мы предлагаем купить данный измеритель АКИП-3402 по приемлемой цене в нашем интернет-магазине. Для заказа товара позвоните нам по указанному номеру телефона или оставьте заявку на сайте. Мы вам перезвоним в самое ближайшее время для уточнения всех параметров заказа.
Отличительные особенности оборудования:
- Прибор высокоточный, современный (С низким процентом искажений),
- Оборудование прочное, поэтому будет служить максимально длительное время,
- Прибор не даёт сбоев в работе,
- Работы с ним проводить несложно (в работе разберётся даже новичок),
- Оборудование призвано считаться эталоном по всем критериям,
- Модель данного генератора является универсальной (так как генерирует не только сигналы специальной формы, но и стандартной формы),
- Данный прибор – наилучшее соотношение цены и качества,
- Устройство работает по технологии - прямой цифровой синтез (для воспроизведения любого сигнала),
- Все данные можно заносить в память измерителя,
- Прибор можно использовать как в настольном варианте, так и в составе приборной стойки,
- Настройка прибора проста (сложностей не вызывает),
- Работа в интервале частот для синуса – до 50 МГц,
- Работа в интервале частот для меандра - до 25 МГц,
- Устройство с разрешением по частоте 1 мкГц,
- Генерирует различные формы сигналов – пила, треугольник, шум, постоянное смещение,
- Наличие режима формирования сигнала произвольной формы (пять типов),
- С возможностью установления сопротивления нагрузки (до 1 Мом),
- С разрядностью ЦАП 14 бит,
- С частотой дискретизации 125 МГц,
- С памятью 256 000 точек,
- Наличие жк экрана,
- Наличие режимов: АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотной манипуляции,
- С возможностью перестраиваемого времени нарастания,
- С параллельным выходом данных 16 бит,
- Возможность подключения прибора к компьютеру,
- Со входом внешней опорной частоты,
- Наличие поддержки синхронной работы нескольких генераторов,
- С синхро - входом и выходом,
Технические характеристики генератора сигналов АКИП-3402:
| Параметр | Значение |
|---|---|
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон | 1 мкГц - 50 МГц (для синуса) |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 20*10 - 6( опционально ± 5*10 - 7 ) |
| Выходной уровень | 10 мВ...1 0 В пик - пик на нагрузке 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ± (1%+1 мВ пик ) ± 5*10 - 7 (10 МГц опция 01) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,3 дБ для частот от 5 МГц до 20 МГц, 0,5 дБ для частот от 20 до 50 МГц |
| Коэффициент гармоник (при уровне не более 1Впик) | ≤ - 70 дБн (0 ,04%) до 20 кГц, < - 65 дБн до 100 кГц, < - 50 дБ до 1 МГц, < - 40 дБн до 20 МГц , < - 35 дБн до 50 МГц |
| Постоянное смещение | |
| Диапазон | ± 5 В нанагрузке 50 В (пиковое значение AC + DC ) |
| Погрешность установки | ± (2% от смещения +0,5% от амплитуды сигнала) |
| Меандр | |
| Частотный диапазон | 1 мкГц - 25 МГц |
| Время нарастания/спада | < 10 нс |
| Выброс | < 2% |
| Перестраиваемая скважность | 20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц) |
| Погрешность установки скважности | ±1% для скважности 50% |
| Джиттер | 200 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 200 кГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Длительность импульса | От 20 нс |
| Время нарастания/спада | < 10 нс |
| Диапазон изменения времени нарастания | От 5 до 100 нс |
| Диапазон изменения скважности | 0,000,000,2% - 99,999,999, 8% |
| Шум | |
| Полоса частот (белый шум) | 20 МГц (типично) |
| Произвольная форма | |
| Диапазон частот | 1 мкГц – 10 МГц |
| Длина памяти | 2 – 256 тысячи точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 125 МГц |
| Память | 4 ячейки |
| Параметры сигнала | Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу |
| Период повторения | 1 мкс – 500 с |
| Параллельный выход | |
| Тактовая частота | 50 МГц |
| Уровень | ТТЛ |
| Длина последовательности | 2...256 тысяч символов |
| АЧ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
| Девиация частоты | До 25 МГц (пиковая) |
| Коэффициент АМ | 1...120 % (АМ); разрешение 0,1 % |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная1 |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Диапазон модулирующих частот | 2 мГц...20 кГц |
| Диапазон установки девиации фазы | от 0 º до 360 , 0 º |
| ИМ | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Форма несущей | Меандр (импульс) |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности) | 2 мГц...20 кГц 0 %...100% ; разрешение 0,1 % |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Время качания | 1 мс...500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возраст ание или убывание |
| Общие данные | |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Интерфейсы ДУ (стандартно) | USB, LAN, GPIB |
| Габаритные размеры | 107 × 224 × 380 мм |
| Масса | 3 , 6 кг |
Комплект поставки генератора импульсов АКИП-3402:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов произвольной формы АКИП-3402 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Руководство по эксплуатации | 1 |
Дополнительная комплектация АКИП-3402:
- Опция 1 - Термостатированный кварцевый опорный генератор (для АКИП-3402);
Документы:
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. АКИП-3402 - Генератор сигналов произвольной формы, артикул 312410 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
