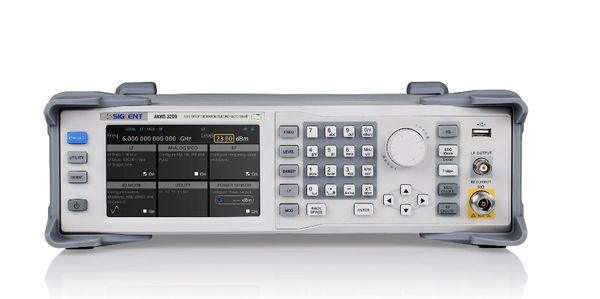

АКИП-3209 - Генератор сигналов высокочастотный
Описание высокочастотного генератора сигналов АКИП-3209:
В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. Опция - генератор пачек импульсов. Вход, выход сигнала опорной частоты. Фазовый шум < -120 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц).
Отличительные особенности:
- Диапазон частот ВЧ: 9 кГц … 4 ГГц (6 ГГц) – в зависимости от варианта исполнения*
- Диапазон частот НЧ: 0,1 Гц … 1 МГц
- Разрешение по частоте 0,001 Гц
- Погрешности установки частоты: ±1х10-6 , опционально: ±5х10-8
- Выходной уровень: -140 дБм … +26 дБм
- Разрешение по амплитуде: 0,01 дБм
- Фазовый шум: <-120 дБн/Гц (отстройка 20 кГц)
- Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ
- Программная опция: генератор последовательностей (пачек) импульсов
- Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала.
- Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB
* В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются.
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Количество каналов | 2 (ВЧ, НЧ) | ||||||
| Частотный диапазон ОТ | 9 кГц (ВЧ), 0,1 Гц (НЧ) | ||||||
| Частотный диапазон ДО | 4 ГГц (ВЧ), 1 МГц (НЧ) | ||||||
| Опорный генератор (погрешность установки частоты) | ±1×10-6 (опция 100 ±2×10-7, опция 101 ±5×10-8) | ||||||
| Выходной уровень (минимум) | -140 дБм (ВЧ), 1 мВпик-пик (НЧ) | ||||||
| Выходной уровень (максимум) | 26 дБм, 3 Впик-пик (НЧ) | ||||||
| Выходной импеданс (Ом) | 50 | ||||||
| Виды модуляции | AM, ЧМ, ФМ, ИМ | ||||||
| ГКЧ | да | ||||||
| Экран (см, разрешение) | TFT, сенсорный, 12,7 см, 800 х 480 | ||||||
| Интерфейс | USB, LAN, опция – GPIB (адаптер GPIB – USB). | ||||||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокочастотный АКИП-3209 | 1 |
| Шнур питания | 1 |
| Кабель USB | 1 |
| Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ АКИП-3209.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-3209.pdf
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. АКИП-3209 - Генератор сигналов высокочастотный, артикул 10026424 по цене 745 080 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
