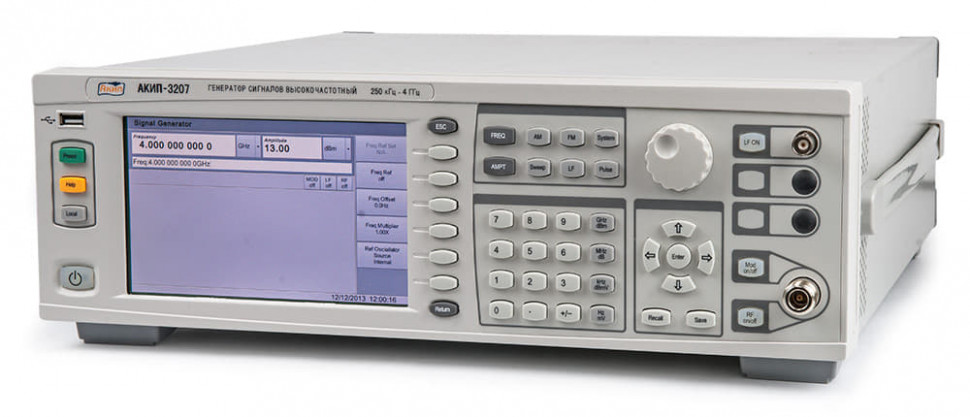

АКИП-3207 - Генератор сигналов высокочастотный
Описание генератора ВЧ-сигналов АКИП-3207:
Генераторы сигналов ВЧ серии АКИП-3207 позволяют получать сигналы определенной природы и формы, имеющие конкретные характеристики, которые необходимы для целей измерения и решения других задач. Генератор сигналов высокой частоты АКИП-3207 - надежная модель, работающая в широком диапазоне частот и напряжения.
Отличные эксплуатационные характеристики АКИП-3207, износостойкий корпус и оптимальные массогабаритные показатели полностью оправдывают цену устройства.
Отличительные особенности:
- Разрешение по частоте 0, 1 Гц;
- Выходной уровень: - 127 дБм ... 13 дБм;
- Разрешение по амплитуде: 0,01 дБм;
- Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
- Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- ЖК - дисплей с диагональю 17,8 см;
- Интерфейсы: LAN , GPIB , USB - Device;
- Вход внеш. модулирующего сигнала.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Выходная частота | ||
| Диапазон | 250 кГц ...4 Г Гц | |
| Дискретность установки | 0,1 Гц | |
| Погрешность установки | ± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц) | |
| Нестабильность | ± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С | |
| Выходной уровень | ||
| Диапазон | минус 127 ...13 дБм | |
| Разрешение | 0,01 дБ | |
| Погрешность установки | < ± 1 дБ (несущая ˃ 100 кГц, минус 120...13 дБм , АРУ вкл., 20 ̊С...30 ̊С) | |
| ВЧ выход | N тип, 50 Ом | |
| КСВН | < 1,8 при уровне < 0 дБм | |
| Плотность фазовых шумов | < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц | |
| Паразитная ЧМ | ≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц） | |
| Гармоники несущей | < минус 30 дБн при уровне < 0 дБм | |
| Негармонические составляющие | < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц | |
| Амплитудная млодуляция (внутр./внеш.) | ||
| Глубина модуляции | 0 ... 100 % (разрешение 0,1 %) | |
| Частота модуляции | 20 Гц ... 20 кГц (разрешение 1 Гц) | |
| Искажение | < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%) | |
| Частотная модуляция (внутр./внеш.) | ||
| Девиация частоты | 20 Гц ... 100 кГц (разрешение 1 Гц) | |
| Частота модуляции | 20 Гц ... 80 кГц (разрешение 1 Гц) | |
| Искажение | < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц) | |
| Фазовая модуляция (внутр./внеш.) | ||
| Девиация фазы | 0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц) | |
| Разрешение | 0,01 рад | |
| Частота модуляции | 300 Гц ... 20 кГц | |
| Искажение | < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад) | |
| Импульст=ная модуляция (внутр./внеш.) | ||
| Подавление в паузе | ＞ 60 дБ | |
| Время нарастания/спада | < 60 нс | |
| Длительность импульса | 400 нс ...500 мс (разрешение 100 нс) | |
| Период следования | 40 мкс ... 2 с (разрешение 100 нс) | |
| Частота меандра | 0,5 Гц...1,0 МГц (разрешение 0,1 Гц) | |
| Выходы/Вход | ||
| Выход ОГ | 10 МГц, > 0,35 Вскз (BNC, 50 Ом) | |
| Вход ОГ | 10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом) | |
| Общие характеристики | ||
| ЖК-дисплей | Диагональ 17,8 см, разрешение: 800 х 480 точек | |
| Напряжение питания | 100 – 240 В (автовыбор), 47,5 ~52,5 Гц; | |
| Потребляемая мощность | Не более 50 В | |
| Рабочая температура | 0...40 °С | |
| Интерфейсы | LAN, GPIB, USB-Device | |
| Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ) | |
| Масса | 10 кг | |
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокой частоты АКИП-3207 | 1 |
| Соед. кабель BNC-BNC | 1 |
| Руковдство по программированию | 1 |
| Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ АКИП-3207.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-3207.pdf
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. АКИП-3207 - Генератор сигналов высокочастотный, артикул 312399 по цене 719 730 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
