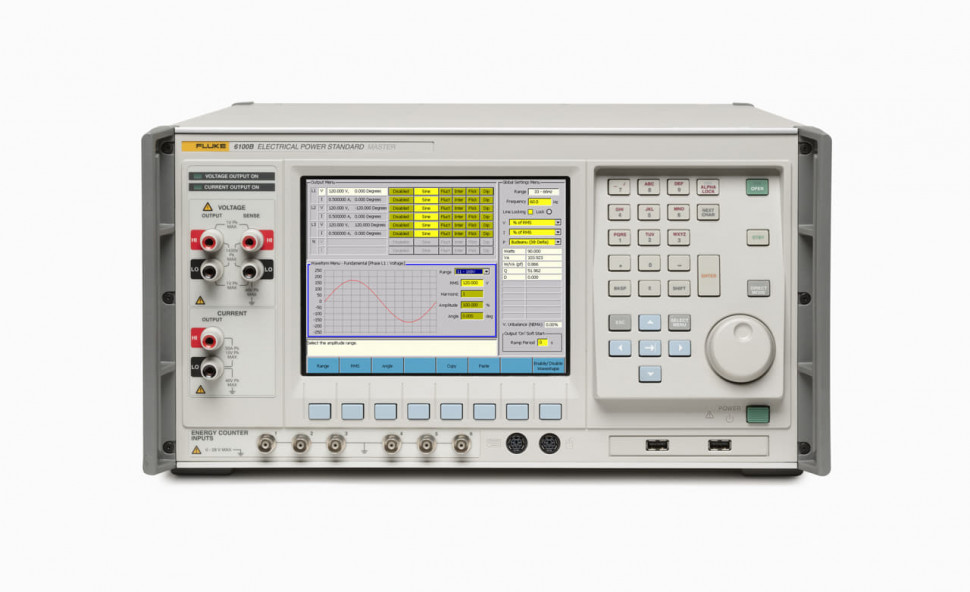

Эталон электропитания Fluke 6100B/50A/CLK

Описание эталона электропитания Fluke 6100B/50A/CLK:

Fluke 6100B/50A/CLK — основной эталон электропитания с опциями 50 A и Clock

Теперь калибраторы электрической мощности 6100A заменены на устройства 6100B. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов.

Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами.

6100B отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.

Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.

Дополнительный модуль CLK обеспечивает дополнительный опорный сигнал, доступный на задней панели.

Технические характеристикиFluke 6100B/50A/CLK:

Характеристика		Значение
Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы
Диапазон установок		± 30 % от установленных значений величин
Разрешение установки глубины модуляции		0,001 %
Форма огибающей модуляции		Прямоугольная, квадратная или синусоидальная
Коэффициент заполнения (Duty cycle) (форма - прямоугольная)		0,01 % до 99,99 %; точность = ± 31 мкс
Единицы модуляции	Частота или изменения в минуту	0,5 Гц до 40 Гц
		1,0 CPM до 4800 CPM
Установка напряжения		Точность индикации Pst
от 220 В до 240 В		± 0,25 %
от 115 В до 125 В		± 0,25 %
Характеристики падений напряжения/повышений напряжения
Пусковая схема задействована (in requirement)		Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс
Либо: Задержка пусковой схемы Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала		от 0 до 60 секунд ± 31 мкс ± 180 °, ± 31 мкс
Минимальная длительность падения напряжения/повышения напряжения		1 мс
Максимальная длительность падения напряжения/повышения напряжения		1 минута
Минимальная амплитуда падения напряжения		0 % от номинального выходного напряжения
Максимальная амплитуда повышения напряжения		Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала
Период линейного нарастания/линейного снижения		Устанавливаемый от 100 мкс до 30 секунд
Дополнительное повторение с задержкой		от 0 до 60 секунд ± 31 мкс
Выход пусковой схемы из задержки		от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения
Отключение пусковой схемы (Trigger out)		Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс
Общие характеристики
Диапазон рабочих температур, °C		5 - 35
Температура хранения, °C		0 - 50
Время прогрева, час.		1
Максимальная относительная влажность при работе		80 %
Максимальная относительная влажность при хранении		95 %
Напряжение, В		100 – 240 ± 10 %
Частота, Гц		47 - 63
Максимальная потребляемая мощность, В·А: - при напряжении 100 -130 В - при напряжении 130 В - 260 В		1000 1250
Габариты (высота х ширина х толщина), мм		324 х 432 х 630
Вес, кг		30

Комплект поставки Fluke 6100B/50A/CLK:

Наименование	Количество
Основной эталон электропитания Fluke 6100B/50A/CLK с опциями 50 A и Clock	1
Комплект измерительных щупов	1
Сетевой шнур	1
Краткое руководство по вводу в эксплуатацию	1
Руководство по эксплуатации и обслуживанию	1
CD-диск, содержащий техническую документацию в электронном виде	1
Методика поверки	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Руководство по эксплуатации Fluke 6100B, Fluke 6105A.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа СИ Fluke 6100B, Fluke 6105A.pdf
