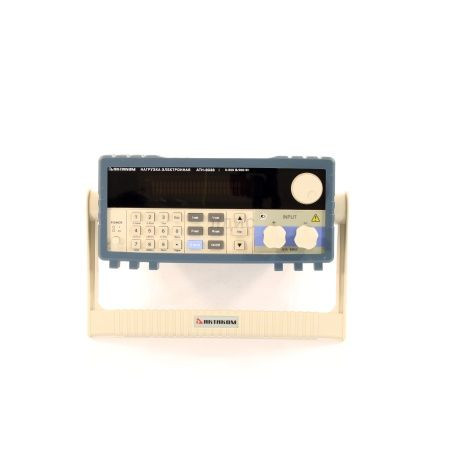

АТН-8036 Электронная нагрузка

Описание электронной нагрузки АТН-8036:

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 15 А, мощность поглощения до 300 Вт.

Отличительные особенности электронной нагрузки АТН-8036:

• ВФД-дисплей;
• Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
• Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
• Функция "мягкого" запуска;
• Тестирование батарей;
• Тестирование светодиодов;
• Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
• Поддержка внешнего запуска;
• Компенсация падения напряжения;
• Работа по спискам;
• Автоматическое тестирование;
• Управление по USB / RS-232.

Технические характеристики электронной нагрузки АТН-8036:

Параметр	Значение
Входные параметры
Мощность	300 Вт
Ток	0...15 A
Напряжение	0...500 В
CC режим
Диапазон	0...3 A	0...30 A
Разрешение	0,1 мA	1 мA
Точность	0.03%уст.знач.+0.05%диап.	0.03%уст.знач.+0.05%диап.
CV режим
Диапазон	0.1...19.999 В	0.1...500 В
Разрешение	1 мВ	10 мВ
Точность	0.03%уст.знач.+0.02%диап.	0.03%уст.знач.+0.02%диап.
CR режим
Диапазон	0.3...10 кОм	0.3...5 кОм
Разрешение	16 бит	16 бит
Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
CW режим
Диапазон	0...300 Вт	0...300 Вт
Разрешение	1 мВт	10 мВт
Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Измерение напряжения
Напряжение	0...19.999 В	0...500 В
Разрешение	1 мВ	10 мВ
Точность	0.015%уст.знач.+0.03%диап.	0.015%уст.знач.+0.05%диап.
Измерение тока
Ток	0...3 A	0..30 A
Разрешение	0.01 мА	0,1 мA
Точность	0.03%уст.знач.+0.05%диап.	0.03%уст.знач.+0.08%диап.
Измерение мощности
Мощность	100 Вт	300 Вт
Разрешение	1 мВт	10 мВт
Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Тестирование батарей
Напряжение батареи	0.1...150 В
Макс. измеряемая емкость	999 Ач
Разрешение	0.1 мА
Временной диапазон	1 с- 16 ч.
Динамическое тестирование
Работа по спискам	переключение: 0...25 кГц; 2.5 A/мкс
T1&T2	60 мкс-999 с.
Точность	±(15% смещение+10% диап.)
"Мягкий" запуск
Время	1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс
Точность	±(15% смещение+10% диап.)
Короткое замыкание
Ток (CC)	3.3 A	18 A
Напряжение (CV)	0 В
Сопротивление (CR)	200 мОм
Общие характеристики
Размеры, Ш x В x Д	108 x 214 x 365 мм
Масса	3.5 кг

Комплект поставки АТН-8036

№	Наименование	Количество
1.	Электронная программируемая нагрузка АТН-8036	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
