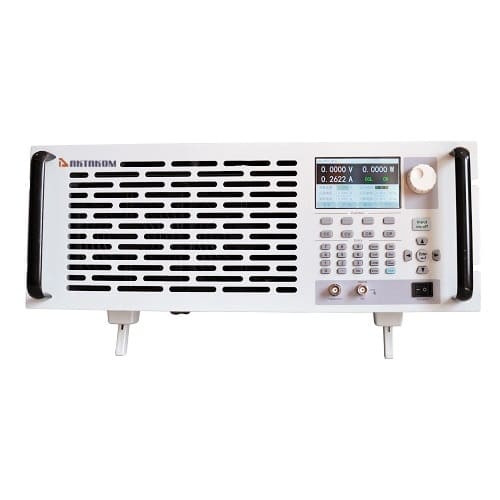

AEL-8424 - электронная программируемая нагрузка
Описание электронной программируемой нагрузки AEL-8424:
Программируемая электронная нагрузка AEL-8424 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств на максимальном входном токе 160 А, напряжении 240 В и мощностью поглощения до 2400 Вт.
Нагрузки данной серии обладают высочайшим разрешением установки и считывания благодаря использованию 16-ти разрядного ЦАП и 24-ти разрядному АЦП.
Отличительные особенности электронной программируемой нагрузки AEL-8424:
- Максимальная мощность 2400 Вт;
- Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP;
- Два диапазона для каждого рабочего режима: CCL/CCH, CVL/CVH, CRL/CRH, CPL/CPH;
- Комбинированные режимы: CCL/CCH+CV, CRL/CRH+CV, CP+CV;
- Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП;
- Работа по спискам (тайминг) 255 групп по 50 шагов;
- Автоматическое тестирование;
- Динамическое и импульсное тестирование (0,025 Гц…50 кГц);
- Регулируемая крутизна нарастания;
- Внутренняя память на 10 групп настроек;
- Задание точки начального напряжения;
- Режим измерения на входе;
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
- Компенсация падения напряжения;
- Вход внешнего запуска;
- Программирование SCPI-командами;
- Цветной ЖК TFT дисплей.
Технические характеристики электронной программируемой нагрузки AEL-8424:
| Параметр | Значение | ||
|---|---|---|---|
| Входные параметры | |||
| Мощность | 2400 Вт | ||
| Ток | 0...160 A | ||
| Напряжение | 0...240 В | ||
| CC режим (CCL/CCH) | |||
| Диапазон | 0...6 A | 0...160 A | |
| Разрешение | 0,1 мA | 1 мA (0...100 А) 10 мА (100...160 А) | |
| Точность | 0,2% уст. знач. + 5 мА | 0,2% уст. знач. + 10 мА | |
| CV режим (CVL/CVH) | |||
| Диапазон | 0...240 В | ||
| Разрешение | 1 мВ (0...100 В) 10 мВ (100...240 В) | ||
| Точность | 0,2% уст. знач. + 10 мВ | ||
| CR режим (СRL/CRH) | |||
| Диапазон | 0,2 Ом...240 кОм | 0,2 кОм...2,4 МОм | |
| Разрешение | 0,1 мОм | 0,001 кОм | |
| Точность | 0,5% уст. знач. + 12 мОм (на токе >6 А) | 0,5% уст. знач. + 12 кОм (на токе <6 А) | |
| CP режим (CPL/CPH) | |||
| Диапазон | 0...2400 Вт | ||
| Разрешение | 1 мВт (<100 Вт) 10 мВт (100 Вт...1000 Вт) 100 мВт (?1000 Вт) | ||
| Точность | 0,2%уст.знач.+600 мВт | ||
| Измерение напряжения | |||
| Напряжение | 0...240 В | ||
| Разрешение | 1 мВ (0...100 В) 10 мВ (100...240 В) | ||
| Точность | 0,1% изм. знач. + 8 мВ | ||
| Измерение тока | |||
| Ток | 0...6 A | 0...160 A | |
| Разрешение | 0,1 мА | 1 мA (0...100 А) 10 мА (100...160 А) | |
| Точность | 0,1% изм. знач. + 6 мА + Uвх / 50 кОм | 0,2% изм. знач. + 8 мА + Uвх / 50 кОм | |
| Измерение мощности | |||
| Мощность | 0...2400 Вт | ||
| Разрешение | 1 мВт (<100 Вт) 10 мВт (100 Вт...1000 Вт) 100 мВт (?1000 Вт) | ||
| Точность | 0,2% изм. знач. + 600 мВт | ||
| Крутизна нарастания | |||
| Диапазон | 1 мА/мкс ... 16 А/мкс (CCH) 100 мкА/мкс ... 600 мА/мкс (CCL) | ||
| Разрешение | 1 мА/мкс | ||
| Точность | 3% уст. знач. + 10 мкс | ||
| Динамические режимы | |||
| Тип | непрерывный, импульсный, запуск по импульсу | ||
| Частотный диапазон | 0,025 Гц...50 кГц | ||
| Время перехода | 10 мкс...10 с (высокий / низкий уровень) 10 мкс...10 с (нарастающий / спадающий фронт) | ||
| Разрешение | 10 мкс | ||
| Точность | 0,2% уст. знач + 10 мкс | ||
| Работа по списку | |||
| Временной диапазон | 10 мкс...99999 с | ||
| Разрешение | 10 мкс | ||
| Точность | 0,2% + 10 мкс | ||
| Количество шагов | 1...50 | ||
| Количество циклов | 1...255 | ||
| Память | 10 групп параметров | ||
| Максимальная крутизна | |||
| Ток | 16 А/мкс | ||
| Напряжение | 0,6 В/мкс | ||
| Программируемый импеданс (открытый вход) | ?20 кОм | ||
| Максимальные входные значения | |||
| Ток | 161 А | ||
| Напряжение | 242 В | ||
| Максимальный обратный ток | |||
| Вход выкл. | 120 A | ||
| Вход вкл. | 160 А | ||
| Пульсации и шумы | |||
| Ток | 3 мАскз / 30 мАп-п | ||
| Напряжение | 5 мВскз | ||
| Общие характеристики | |||
| Интерфейс | RS-232, USB; GPIB - опция | ||
| Питание | 220 В...240 В ± 10%, 48...63 Гц, 80 ВА | ||
| Размеры корпуса, Ш x В x Д | 426 х 177 х 500 мм | ||
| Размеры с ножками и креплением, Ш x В x Д | 480 х 195 х 575 мм | ||
| Масса | 26,5 кг | ||
Комплект поставки AEL-8424:
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронная программируемая нагрузка AEL-8424 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
