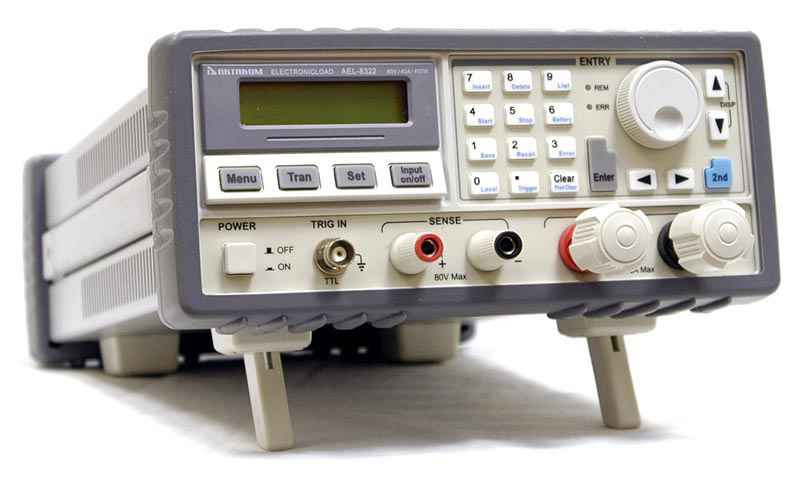

AEL-8322 Электронная программируемая нагрузка
Описание прибора электронной программируемой нагрузки AEL-8322
Электронная программируемая нагрузка. Напряжение на входе 0-200 В, ток на входе 0-20 А, потребляемая мощность 200 ВА. Режимы стабилизации CC, CV, CR, CP. Работа по спискам. Тестирование батарей. Режим КЗ. Программируемый выход: сопротивление, ток, мощность, комбинированный. LCD- дисплей. Интерфейс - RS-232. SCPI-программирование
Гарантийный срок: 14 месяцев.Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 200 В, током нагрузки до 20 А, потребляемой мощностью до 200 Вт.
Отличительные особенности прибора AEL-8322
- 0 - 20 А; 0 - 200 В; 200 Вт
- LCD дисплей с подсветкой
- Высокое разрешение АЦП 24 - бит, ЦАП - 17 бит
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Автокалибровка
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Режим короткого замыкания
- Работа по спискам
- Управление по RS-232 по SCPI командам
- Поддержка LabView
Технические характеристики AEL-8322:
| Входные параметры | ||
|---|---|---|
| Ток
Напряжение Мощность | 0~20 A
0~200 В 200 Вт | |
| Минимальное рабочее напряжение на всем диапазоне токов | 1,2 В | |
| Режим постоянного тока | ||
| Диапазоны
Разрешение Погрешность | 0~2 A / 0~20 A
0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА | |
| Режим постоянного напряжения | ||
| Диапазон
Разрешение Погрешность | 0~200 В
2 мВ 0.1℅+25 мВ | |
| Режим постоянного сопротивления | ||
| Диапазон
Разрешение Погрешность | 0,0666~6,66 Ом / 6,66~666 Ом / 66,6~6660 Ом
0,1 мОм / 2,6 мкСм*/0,29 мкСм 0,5℅+40 мОм (I>3A) / 0,3%+375 мкСм (V>20 В)/ 0,3%+188 мкСм (V>20 В) | |
| Режим постоянной мощности | ||
| Диапазон
Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность | 0~200 Вт
1 мВт/10 мВт 0,2℅+600 мВт | |
| Измерение тока | ||
| Диапазоны
Разрешение Погрешность | 0~2 A / 0~20 A
0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА | |
| Измерение напряжения | ||
| Диапазоны
Разрешение Погрешность | 0~200 В
1 мВ 0,1℅+50 мВ | |
| Измерение мощности | ||
| Диапазон
Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность | 0~200 Вт
1 мВт/10 мВт 0,1℅+600 мВт | |
| Скорость нарастания тока | ||
| Верхний диапазон CC
Нижний диапазон CC | 1 мА/мкс~2 A/мкс
100 мкА/мкс~200 мA/мкс | |
| Разрешение | 1 мA/мкс | |
| Погрешность | 3% + 10 мкс | |
| Динамический режим | ||
| Тип | Непрерывный, импульсный, переключаемый | |
| Частотный диапазон | 0,38 Гц~50 кГц | |
| Временной диапазон
Разрешение Погрешность | 0~655,35 мс
10 мкс 0.2℅+10 мкс | |
| Время нарастания/спада
Разрешение Погрешность | 10 мкс~655,35 мс
10 мкс 0.2℅+10 мкс | |
| Работа по списку | ||
| Время шага
Разрешение Погрешность | 10 мкс ~ 100000 с
10 мкс 0,2℅+10 мкс | |
| Количество шагов | 1~50 | |
| Цикл | 1~65535 | |
| Список | 7 списков | |
| Тестирование батарей | ||
| Время разряда
Разрешений Погрешность | 1 с~100 ч
1 с 0.2℅+1 с | |
| Емкость батареи
Разрешение Погрешность | 1 мА•ч~2000 А•ч
1 мА•ч 0,3℅+0,01А•ч | |
| Короткое замыкание | ||
| CCL Режим
CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим | 2,2 A
22 A 0 В 0,06 Ом 6 Ом 60 Ом 220 Вт 0 Вт | |
| Максимальная скорость нарастания | ||
| Ток
Напряжение | 2 A/мкс
0,6 В/мкс | |
| Вход запуска | ||
| Уровень
Длительность | TTL , спадающий фронт
≥ 10 мкс | |
| Максимальный входной уровень | ||
| Ток
Напряжение | 22 A
210 В | |
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности | |
| Защита от обратного тока | ||
| Вход выключен
Вход включен | 25 A
35 A | |
| Пульсации + шум | ||
| Ток (скз/пик-пик)
Напряжение (скз) | 3 мА/30 мА
12 мВ | |
| Интерфейс | RS232; GPIB, USB - опция | |
| Язык программирования | SCPI | |
| Питание | ||
| Напряжение
Частота | переменное напряжение 110 В или AC 220 В±15℅
48 ... 63 Гц | |
| Вес | 5,8 кг | |
Комплект поставки:
- Прибор
- Кабель питания 1 шт.
- Ручки 2 шт.
- Руководство по эксплуатации
