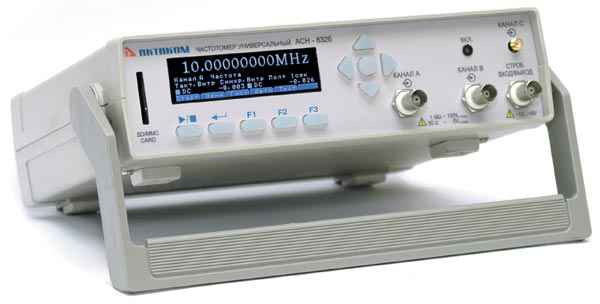

АСН-8326 Частотомер

Описание комплекта частотомера АСН-8326.

Универсальный частотомер Актаком АСН-8326 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8326 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Отличительные особенности частотомера АСН-8326:

• измерение частоты по каналам А, B, С;
• измерение периода по каналам А, B;
• измерение длительности импульсов по каналам А и В;
• измерение скважности импульсов (коэффициента заполнения) по каналам А и В;
• измерение разности фаз по каналам А и B;
• счетчик импульсов по каналам А и B;
• измерение скорости вращения;
• статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ;
• математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу;
• удержание показаний;
• автонастройка уровня сигнала;
• режим относительных измерений;
• отключаемый фильтр низких частот;
• одновременный вывод нескольких показаний измерения;
• возможность графического отображения информации;
• режим часов;
• внешняя и внутренняя синхронизация;
• синхронизация по положительному или отрицательному импульсу запуска;
• внешнее и внутреннее тактирование;
• автокалибровка;
• функция самотестирования;
• звуковые эффекты;
• режим тревоги по условию (только в режиме работы с программным обеспечением);
• работа прибора в комплексе с компьютером со связью по USB 1.1 и LAN;
• удаленное управление и сбор данных с помощью специального программного обеспечения.

Технические параметры частотомера АСН-8326:

• графический цифровой OLED дисплей;
• 2 основных канала измерения (А и В) + ВЧ канал С;
• диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц;
• диапазон входных частот по каналу С: 200 МГц...8 ГГц;
• диапазон входных напряжений по входам А и В: 0,025...25 В (0,1 Гц … 50 МГц), от 0,3 В (50 МГц … 200 МГц);
• относительная погрешность частоты опорного генератора: 10–8;
• максимальная разрядность индикатора: 10 разрядов;
• измерение длительности импульсов: 10 нс...10 с;
• входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом;
• вид связи по каналам А и В: AC, DC; по каналу С: AC;
• время измерения : 10 сек / 1 сек / 0,1 сек;
• питание: сетевой адаптер +5,5 В / 2 А;
• интерфейс связи с ПК: USB 1.1, LAN;
• габаритные размеры: 260 х 210 х 70 мм;
• масса, не более: 1,5 кг.

Программное обеспечение частотомера АСН-8326:

Программное обеспечение АСН-832X SW позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, АСН-832X SW позволяет более наглядно отображать обработку статистической информации.

Более того, в программном обеспечении присутствует ряд функций, которые не доступны при локальном управлении. Среди них, есть, например, курсорные измерения или настройка режим тревоги по условию.

При установке функции "режима тревоги по условию" отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.

Еще одной интересной особенностью программного обеспечения АСН-832X SW является построение трендов, т.е. это фактически режим самописца. Это очень удобно, если требуется наблюдать, как меняется частота во времени без непосредственного участия пользователей. Для документирования данные могут сохраняться в файл, а также, в дальнейшем, вызываться из файла для просмотра и обработки.

Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера.

Комплект поставки АСН-8326

Дополнительная комплектация АСН-8326

• АТН-0702, сетевой адаптер
• АСН-0801, ВЧ канал - вход С для частотомеров АСН-832х для работы в полосе до 8 ГГц
