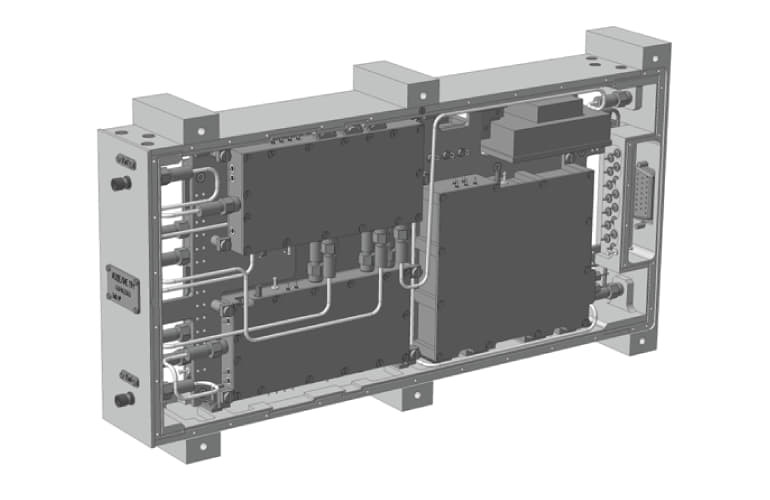

Приемо-передающий конвертер СК1У0818/1

Описание приемо-передающего конвертера СК1У0818/1:

Приемо-передающие конвертеры (ППК) предназначены для работы в составе перспективных комплексов РЭП и других РЭС двойного назначения.

Охлаждение ППК – естественное . Рабочее положение ППК – любое. ППК имеют единый блок гетеродинов для понижающего и повышающего смесителей. Точность преобразования входной частоты в выходную определяется применяемым опорным генератором.

Функции приемо-передающего конвертера СК1У0818/1:

• преобразование диапазона частот входных сигналов в сигналы промежуточной частоты (понижающий смеситель);
• преобразование сигналов промежуточной частоты в диапазон частот выходных сигналов (повышающий смеситель).

Технические характеристики:

Параметр	Значение
Диапазон частот	8 ГГц - 18 ГГц
Время готовности, мин	0,5
Шаг перестройки	125 МГц
Время перестройки	1 мкс
КСВН входа, выхода, не более	2,0
Напряжение питания	12±0,6 В
Мощность потребления, не более	20 Вт
Масса, не более	4,0 кг
Габаритные размеры	346 х 178,5 х 48,5 мм
Диапазон рабочих температур	-10°С +55°С
Понижающий смеситель:
Диапазон частот входных сигналов	8 – 18 ГГц
Диапазон частот выходных сигналов	0,75 – 1,25 ГГц**
Коэффициент передачи (Кп), не менее	0 дБ
Неравномерность Кп:
- в диапазоне (8 – 18) ГГц, не более	4 дБ
- в полосе 500 МГц, не более	2,5 дБ
Диапазон/шаг регулировки коэффициента передачи	14/1 дБ
Уровень паразитных дискретных составляющих в спектре выходных сигналов, не более	Минус 30 дБ
Уровень мощности входных сигналов, не более	0 дБм
Повышающий смеситель:
Диапазон частот входных сигналов	0,75 – 1,25 ГГц
Диапазон частот выходных сигналов	8 – 18 ГГц
Коэффициент передачи (Кп), не менее	0 дБ
Неравномерность Кп:
- в диапазоне (8 – 18) ГГц, не более	5 дБ
- в полосе 500 МГц, не более	3,5 дБ
Диапазон/шаг регулировки коэффициента передачи	_
Уровень паразитных дискретных составляющих в спектре выходных сигналов, не более	Минус 30 дБ
Уровень мощности входных сигналов	От -10 до 0 дБ
* - Модуль М53216, АПНТ.434840.035ТУ включен в перечень ЭКБ 01-2015 (часть 1, книга 1, раздел 1).
** - Могут быть изменены (уточнены, согласованы) про требованию Заказчика.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Skard/Каталог2018.pdf

Мы предлагаем для поставки радиоизмерительные средства радиоприемные устройства. Приемо-передающий конвертер СК1У0818/1, артикул 153001 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
